Inbetriebnahme

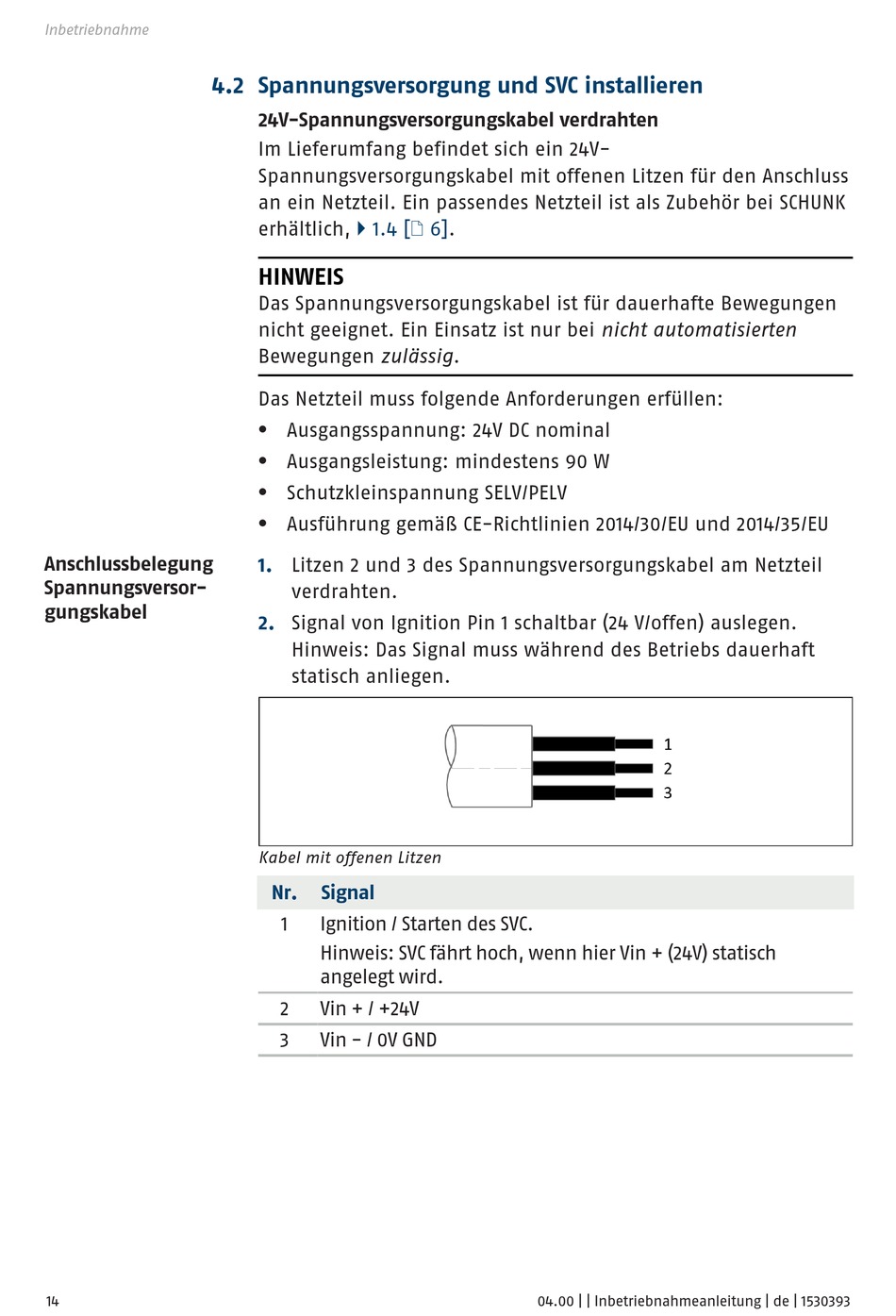

4.2 Spannungsversorgung und SVC installieren
Anschlussbelegung
Spannungsversor-
gungskabel
14
24V-Spannungsversorgungskabel verdrahten
Im Lieferumfang befindet sich ein 24V-
Spannungsversorgungskabel mit offenen Litzen für den Anschluss
an ein Netzteil. Ein passendes Netzteil ist als Zubehör bei SCHUNK
erhältlich,
} 1.4
[/ 6].
HINWEIS
Das Spannungsversorgungskabel ist für dauerhafte Bewegungen
nicht geeignet. Ein Einsatz ist nur bei nicht automatisierten
Bewegungen zulässig.
Das Netzteil muss folgende Anforderungen erfüllen:
Ausgangsspannung: 24V DC nominal
l
Ausgangsleistung: mindestens 90 W
l
Schutzkleinspannung SELV/PELV
l
Ausführung gemäß CE-Richtlinien 2014/30/EU und 2014/35/EU
l
1.
Litzen 2 und 3 des Spannungsversorgungskabel am Netzteil
verdrahten.
2.
Signal von Ignition Pin 1 schaltbar (24 V/offen) auslegen.
Hinweis: Das Signal muss während des Betriebs dauerhaft
statisch anliegen.
Kabel mit offenen Litzen
Nr.
Signal
1
Ignition / Starten des SVC.
Hinweis: SVC fährt hoch, wenn hier Vin + (24V) statisch
angelegt wird.
2
Vin + / +24V
3
Vin - / 0V GND
04.00 | | Inbetriebnahmeanleitung | de | 1530393
