Nennweite Anziehdrehmomente für Membranen [Nm]
DN
VS, PP, PVC, PVDF, VG
(Membran­
EPDM/ PTFE/advanced
größe)
FKM PTFE/kaschierte
PTFE
8 2 2,5
15 3,5 4
20 4 4,5
25 5 6
32 6 8
40 8 10
50 12 15
65 20 30

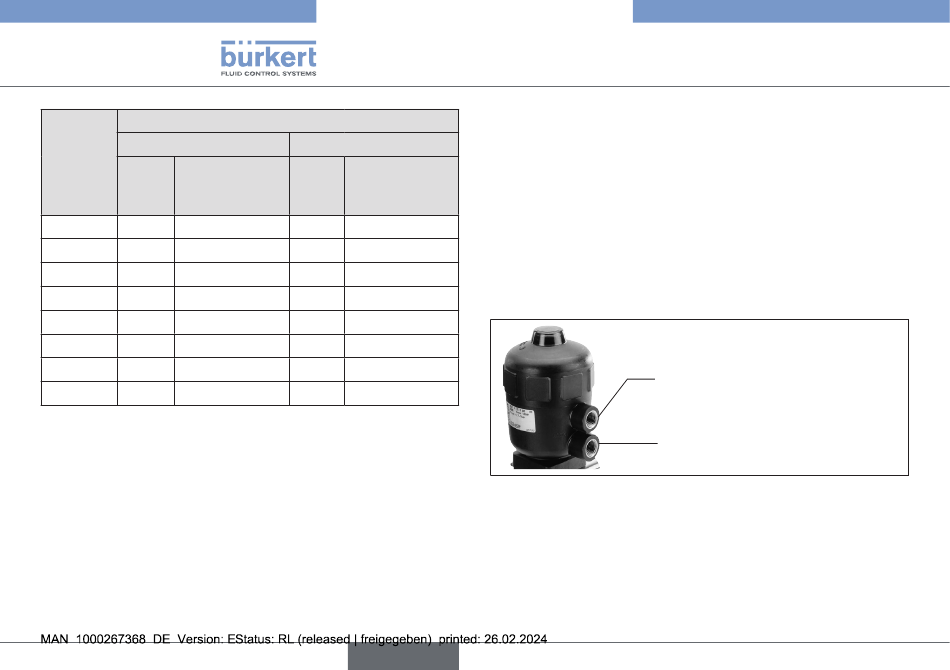

Tab. 10: Anziehdrehmomente für Membranen
→ Für alle Werte gilt eine Toleranz von +10% des jeweiligen
Anziehdrehmoments.
68
VA und VP
EPDM/ PTFE/advanced
FKM PTFE/kaschierte
PTFE
2,5 2,5
3,5 4
4 4,5
7 8
8 10
12 15
15 20
20 30
deutsch
Typ 2030, 2031, 2032, 2033, 2037
Montage
8.7

Anschluss des Steuermediums

Steuerfunktion A:
→ Steuermedium an unteren Anschluss anschließen.
Steuerfunktion B:
→ Steuermedium an oberen Anschluss anschließen.
Steuerfunktion I:
→ Steuermedium an oberen und unteren Anschluss
anschließen.
Druck am oberen Anschluss schließt das Ventil.
Druck am unteren Anschluss öffnet das Ventil.
Oberer Steuerluftanschluss
(für SFB und SFI)
Unterer Steuerluftanschluss
(für SFA und SFI)
Bild 29: Pneumatischer Anschluss
