Grundfos SCALA1 Montage- Und Betriebsanleitung Seite 11

5.2 Anschließen des Rohrleitungsnetzes
Vergewissern Sie sich, dass die
Rohrleitungen nicht auf der Pumpe lasten.
Die Überwurfmuttern an den Zulauf- und
Druckstutzen müssen immer per Hand
gelöst bzw. festgezogen werden.
Beschädigungen der Bauteile für den Zu-
und Ablauf erhöhen das Risiko von
Undichtigkeiten.
Es wird empfohlen, Absperrventile auf der
Zulauf- und Druckseite der Pumpe zu
montieren.

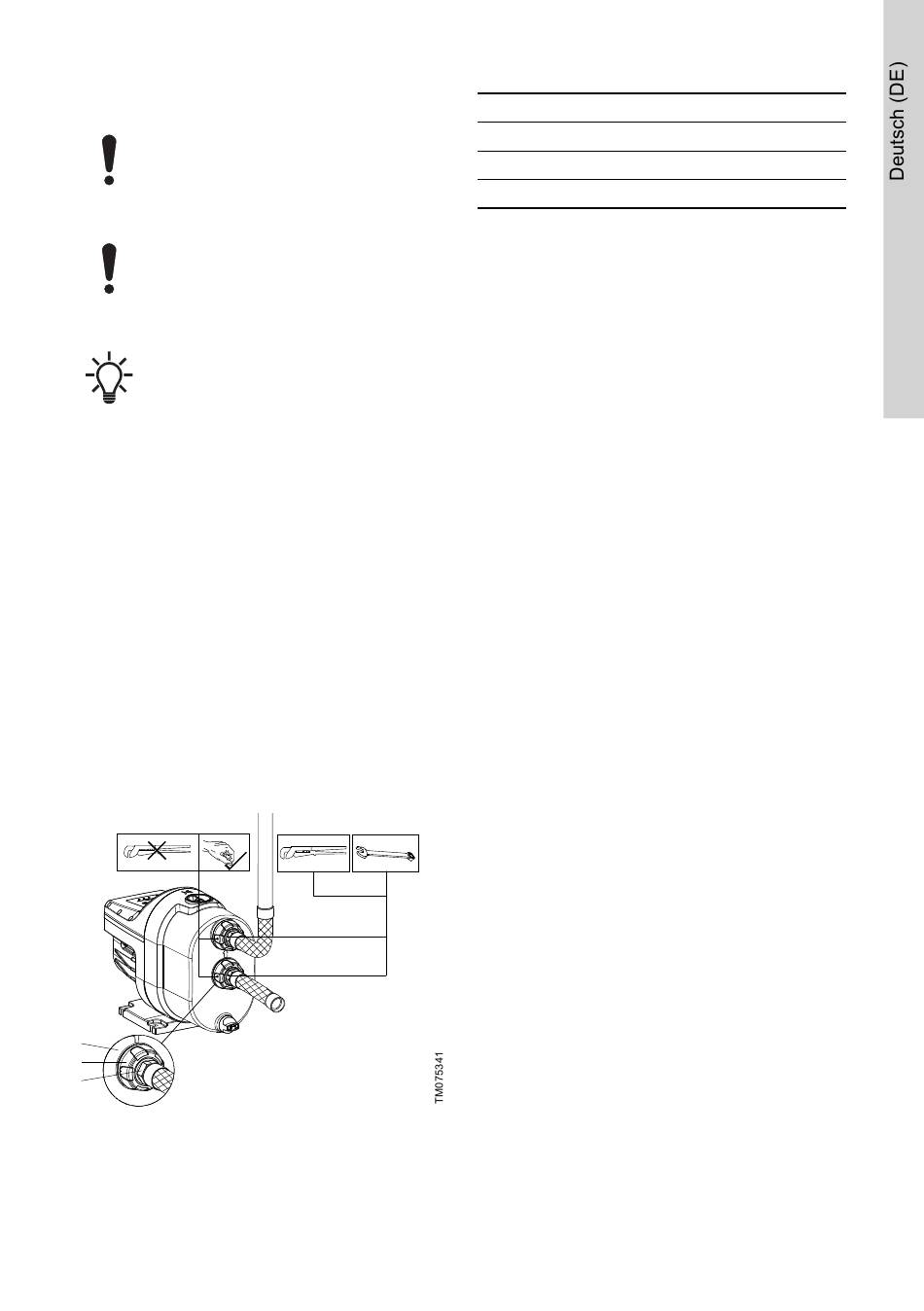

1. Lösen Sie die Überwurfmuttern an den Zulauf-
und Druckstutzen per Hand.
2. Dichten Sie die Rohrrfittings mit
Gewindedichtband ab.
3. Verschrauben Sie die Anschlüssstücke für den
Zulauf- und Druckstutzen vorsichtig mit den
Rohrfittings. Verwenden Sie dazu einen
Schraubenschlüssel oder ein ähnliches
Werkzeug. Belassen Sie die Überwurfmutter auf
dem Rohrfitting, nachdem Sie es von der Pumpe
entfernt haben. Um das Anschließen der Zulauf-
und Ablaufleitungen zu vereinfachen, sind die
Pumpen mit flexiblen Anschlüssen (±5°)
ausgestattet.
4. Bringen Sie die Anschlüsse an den Zu- und
Ablauf an, indem Sie mit einer Hand die
Anschlüsse festhalten und mit der anderen Hand
die Überwurfmuttern festziehen.
1
2
3
Zur Pumpe allmählich aufwärts verlaufende
Zulaufleitung
Beispiel:
Pos. Beschreibung
1 Zulauf- und Druckstutzen
2 Überwurfmutter
3 Rohrfitting
