Grundfos SCALA1 Montage- Und Betriebsanleitung Seite 25

Pos. Beschreibung
1 Deckel auf der Platinenabdeckung
2 Klemmen
3 Kabel-Zugentlastung
4 Kabelverschraubung
1. Entfernen Sie die Schrauben, und heben Sie die
Pumpenabdeckung an.
2. Öffnen Sie den Deckel der Platinenabdeckung.
3. Ziehen Sie das Stromkabel durch die
Kabelverschraubung und durch die
Zugentlastung.
4. Nehmen Sie den Anschluss an den Klemmen vor.
5. Ziehen Sie die Zugentlastung fest, sodass das
Kabel in Position gehalten wird.
6. Schließen Sie den Deckel.
7. Setzen Sie die Pumpenabdeckung wieder auf,
und ziehen Sie die Schrauben fest.
8. Schalten Sie die Pumpe ein, und verbinden Sie
sie mit der App Grundfos GO.

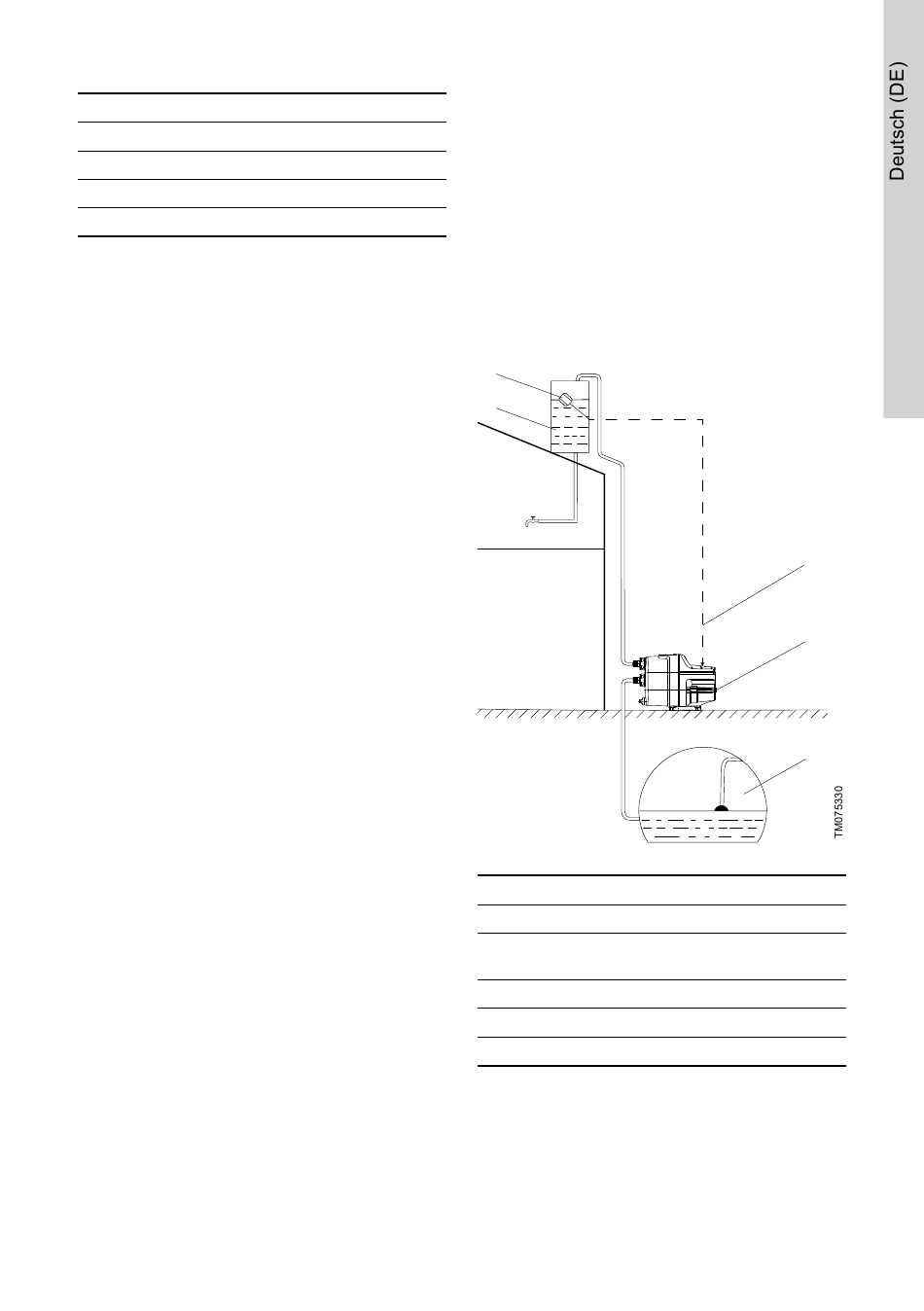

9.2.1.2 Befüllen eines Dachtanks
In der folgenden Installation veranlasst ein
Pegelschalter den Betrieb der Pumpe, wenn der
Wasserstand im Tank sinkt.
Das folgende Beispiel zeigt den Schwimmerschalter
in der als Eingang in geschlossener Position. In
diesem Fall darf die Pumpe nicht laufen, und die
Einstellungen der App Grundfos GO zeigen an, dass
der Eingang geschlossen ist.
Liegt der maximale Entnahmepunkt der Pumpe zu
hoch, darf der externe Eingang nur bei Eingang
laufen.
1
5
Pos. Beschreibung
1 Schwimmerschalter
Signalkabel zum externen Eingang
2
(Schalter)
3 Pumpe
4 Wasserquelle (Behälter)
5 Dachtank
2
3
4
25
