Grundfos SCALA1 Montage- Und Betriebsanleitung Seite 14

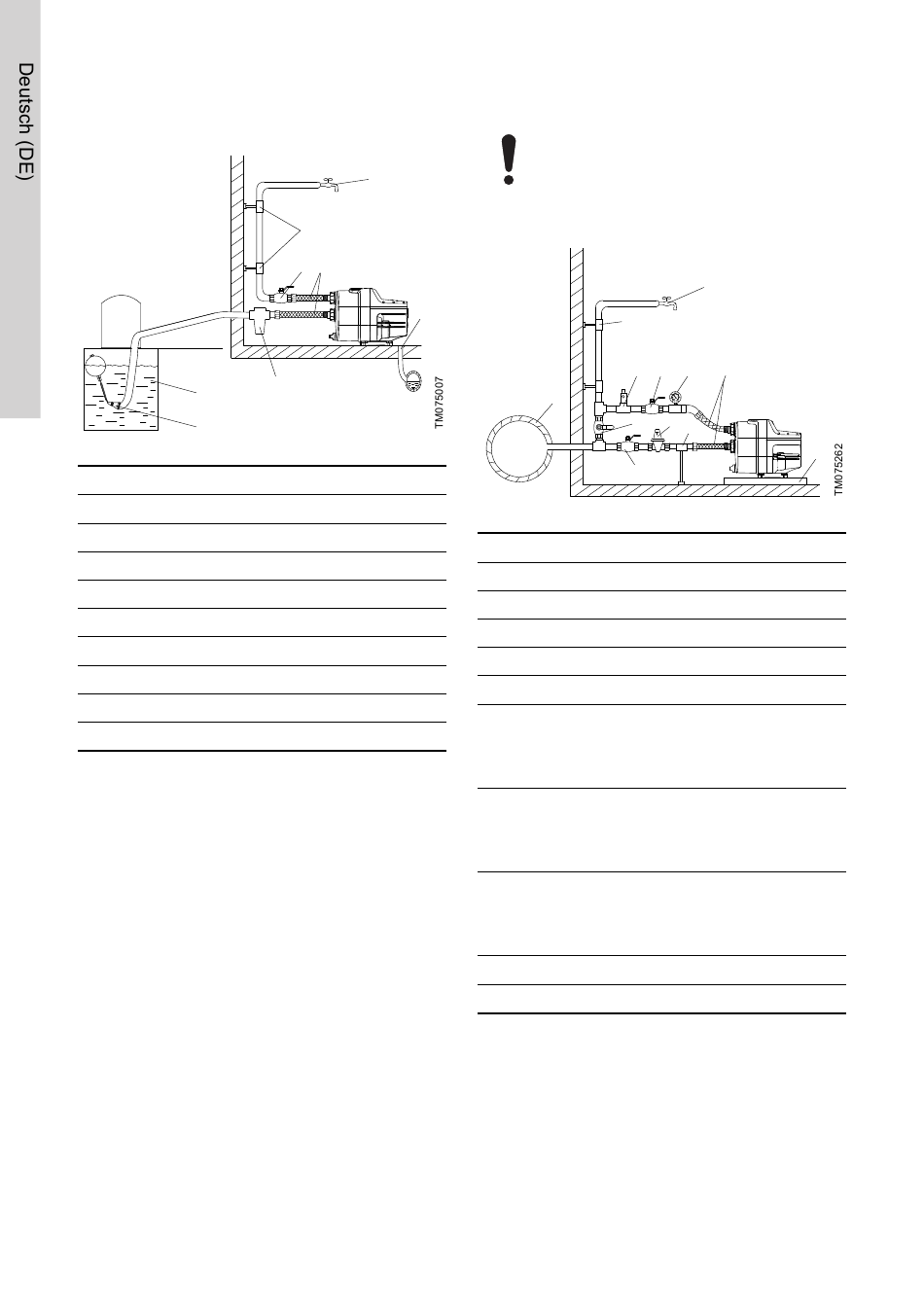

5.3.2 Ansaugen aus einem Behälter
7
8
Pos. Beschreibung
1 Höchstgelegene Zapfstelle
2 Rohrhalter
3 Absperrventil
4 Elastische Schläuche
5 Ablauf zum Abwasserkanal
6 Zulauffilter
7 Wasserspeicher
8 Fußventil mit Schmutzfänger
9 Mindestens 1° Neigung
14
1
2
3 4
5
6
5.3.3 Druckerhöhung für das Leitungswasser
In einigen Ländern ist die Druckerhöhung
in der Stadtwasserversorgungsleitung
verboten. Bitte beachten Sie die örtlichen
Vorschriften bezüglich dieser Anwendung.
2
7
10
5
3
Pos. Beschreibung
1 Höchstgelegene Zapfstelle
2 Rohrschellen und -stützen
3 Absperrventile
4 Flexible Schläuche
5 Bypassventil
Optionales druckreduzierendes Ventil
an der Zulaufseite für den Fall, dass
6
der Zulaufdruck 8 bar (115 psi) über-
steigt.
Optionales Überströmventil an der
Druckseite für den Fall, dass die Instal-
7
lation dem Auslassdruck nicht stand-
halten kann.
Auffangwanne. Montieren Sie die
Pumpe auf einem kleinen Ständer, um
8
zu verhindern, dass Wasser in die Ent-
lüftungsöffnungen eindringen kann.
9 Manometer
10 Wasserversorgungsleitung
1
3 9 4
6
2
8
