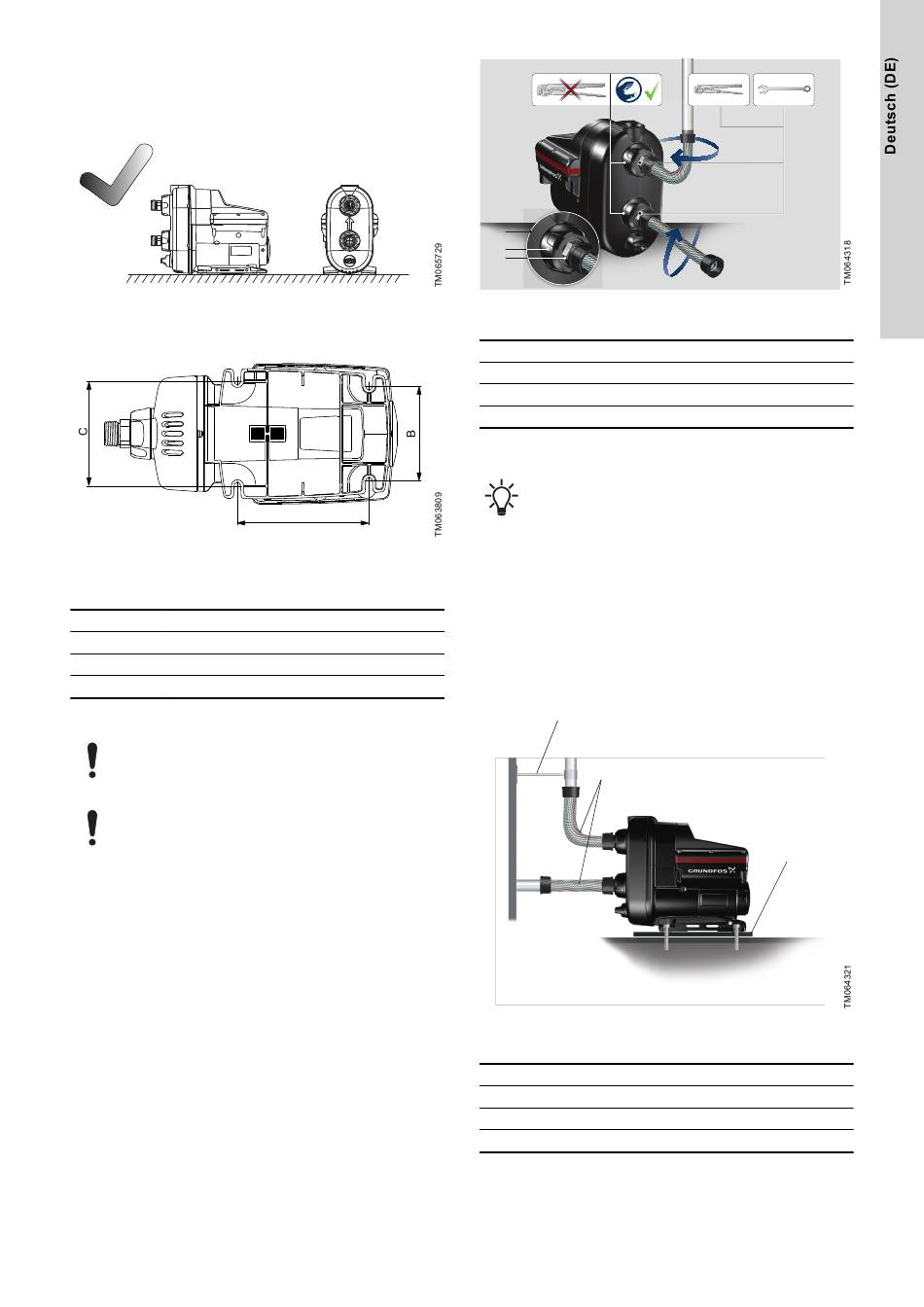

5.2 Fundament

Befestigen Sie die Pumpe auf einem festen, waagerechten
Fundament. Verwenden Sie dafür Schrauben und die vorgebohrten
Löcher in der Grundplatte. Siehe die nachfolgenden Abbildungen.
Waagerechtes Fundament
Grundplatte
A
B
C
5.3 Anschließen des Rohrleitungssystems
Achten Sie darauf, dass die Rohrleitungen spannungsfrei
verlegt werden und nicht auf dem Pumpengehäuse lasten.
Die Überwurfmuttern an den Zulauf- und Druckstutzen
müssen immer per Hand gelöst bzw. festgezogen werden.
Beschädigungen der Bauteile für den Zu- und Ablauf er-
höhen das Risiko von Undichtigkeiten.
1. Lösen Sie die Überwurfmuttern an den Zulauf- und
Druckstutzen per Hand. Siehe die Abbildung unten.
2. Dichten Sie die Rohrrfittings mit Gewindedichtband ab.
3. Verschrauben Sie die Anschlüssstücke für den Zulauf- und
Druckstutzen vorsichtig mit den Rohrfittings. Verwenden Sie
dazu einen Schraubenschlüssel oder ein ähnliches Werkzeug.
Belassen Sie die Überwurfmutter auf dem Rohrfitting, nachdem
Sie es von der Pumpe entfernt haben. Um das Anschließen der
Zulauf- und Ablaufleitungen zu vereinfachen, sind die Pumpen
mit flexiblen Anschlüssen (±5°) ausgestattet.
4. Verbinden Sie die Anschlüsse mit den Zulauf- und Druckstutzen.
Halten Sie dazu den jeweiligen Anschluss in der einen Hand,
während Sie mit der anderen Hand die Überwurfmutter
festschrauben.
A
[mm (Zoll)]
181 (7,13)
130 (5,12)
144 (5,67)
1
2
3
Montieren der Anschlüsse
Pos.

Beschreibung

1 Zulauf- und Druckstutzen
2 Überwurfmutter
3 Rohrfitting
5.4 Geräusche in der Installation mindern
Es wird empfohlen, flexible Schläuche zu verwenden und
die Pumpe auf einem schwingungsdämpfenden Gummi-
block aufzustellen.
Schwingungen, die von der Pumpe verursacht werden, können auf
die umgebende Struktur übertragen werden, was zu Geräuschen im
Bereich von 20 bis 1000 Hz (Bassbereich) führt.
Durch die ordnungsgemäße Montage eines
schwingungsdämpfenden Gummiblocks, flexible Schläuche und
ordnungsgemäß platzierte Rohrschellen für starre Rohrleitungen
können die wahrgenommenen Geräusche um 50 % reduziert
werden. Siehe die Abbildung unten.
Platzieren Sie die Rohrschellen für die starren Rohre in der Nähe
der Anschlüsse für die flexiblen Schläuche.
2
3
Geräusche in der Installation mindern
Pos. Beschreibung
1 Gummiblock
2 Rohrschelle für starre Rohre
3 Flexibler Schlauch
1
