Grundfos SCALA1 Montage- Und Betriebsanleitung Seite 17

Pos. Beschreibung
1 PE: Schutzleiter, gelb-grüner Draht
2 N: Neutralleiter, blauer Draht
L = Stromführender Leiter, brauner
3
Draht
4 Kabelschelle
6.3 Motorschutz
Die Pumpe ist mit einem strom- und
temperaturabhängigen Motorschutz ausgestattet.
Wenn die Pumpe blockiert oder aus einem anderen
Grund überlastet ist, schaltet der eingebaute
Thermoschalter die Pumpe ab. Sobald der Motor
ausreichend abgekühlt ist, schaltet er sich
automatisch wieder ein.
Ein externer Motorschutz ist nicht erforderlich.
7. Inbetriebnahme des Produkts
Schalten Sie die Stromversorgung erst ein,
wenn die Pumpe vollständig mit
Flüssigkeit befüllt wurde.
7.1 Auffüllen des Produkts
1. Lösen Sie den Einfüllstopfen und füllen Sie
mindestens 1,7 Liter ( 0,45 Gallonen) Wasser in
das Pumpengehäuse.
2. Setzen Sie den Einfüllstopfen wieder ein und
schrauben Sie ihn fest.

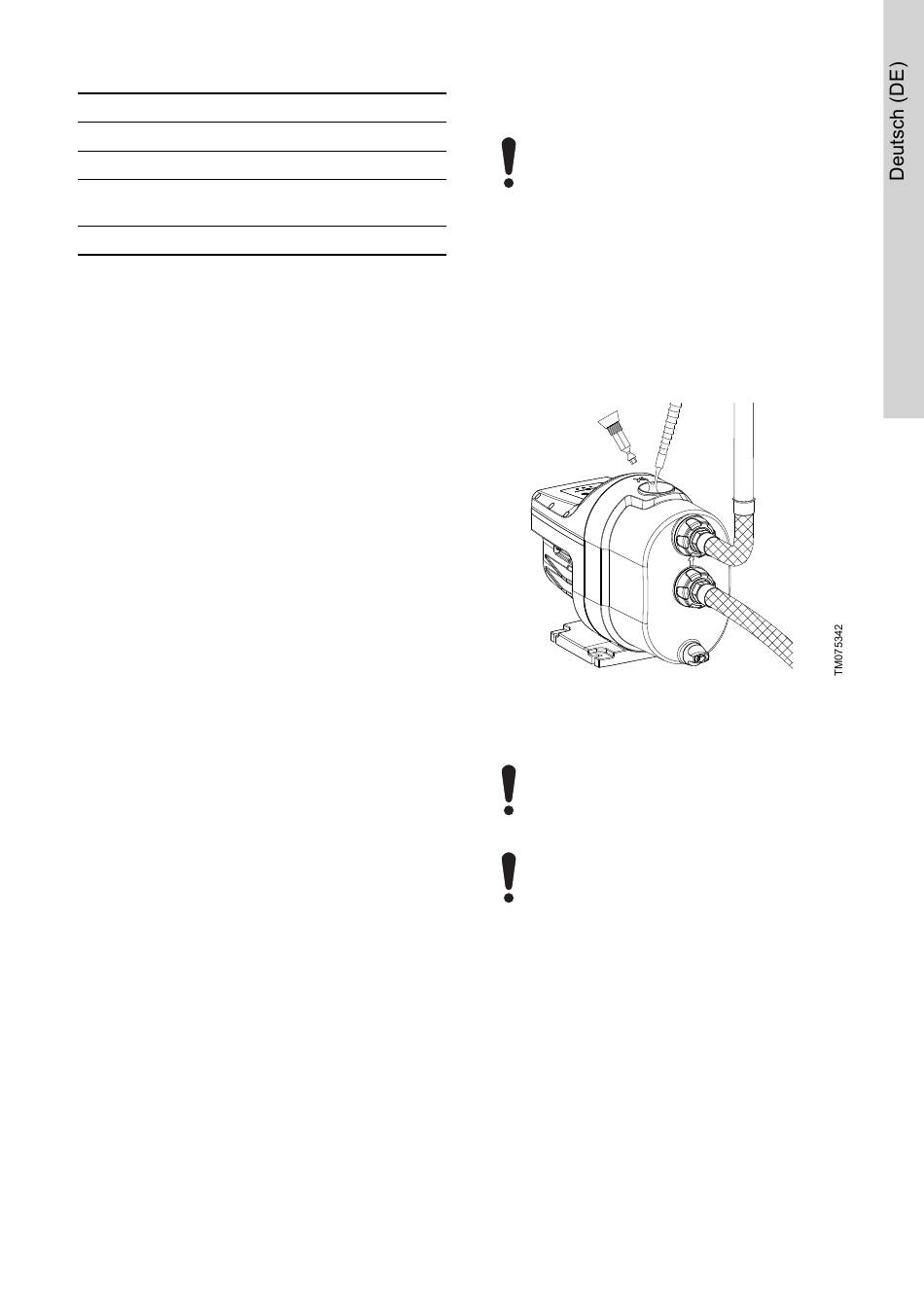

Beispiel:
Auffüllen der Pumpe
Wenn die Saugtiefe größer als 6 m (20 ft)
ist, kann es erforderlich sein, die Pumpe
mehr als einmal aufzufüllen.
Ziehen Sie die Einfüll- und
Entleerungsstopfen immer per Hand fest.
7.2 Einschalten der Pumpe
Befolgen Sie nach der Installation und dem Auffüllen
die folgenden Schritte, um die Pumpe zu starten.
1. Füllen Sie die Pumpe gemäß der Auffüllanleitung.
2. Öffnen Sie alle Absperrventile.
3. Öffnen Sie die Zapfstelle, die am höchsten
gelegen oder am weitesten von der Pumpe
entfernt ist, damit die im Rohrleitungsnetz
eingeschlossene Luft entweichen kann.
4. Schalten Sie die Stromversorgung der Pumpe ein.
Alle Symbole auf dem Bedienfeld leuchten kurz
auf. Das Symbol Stop leuchtet weiter.
