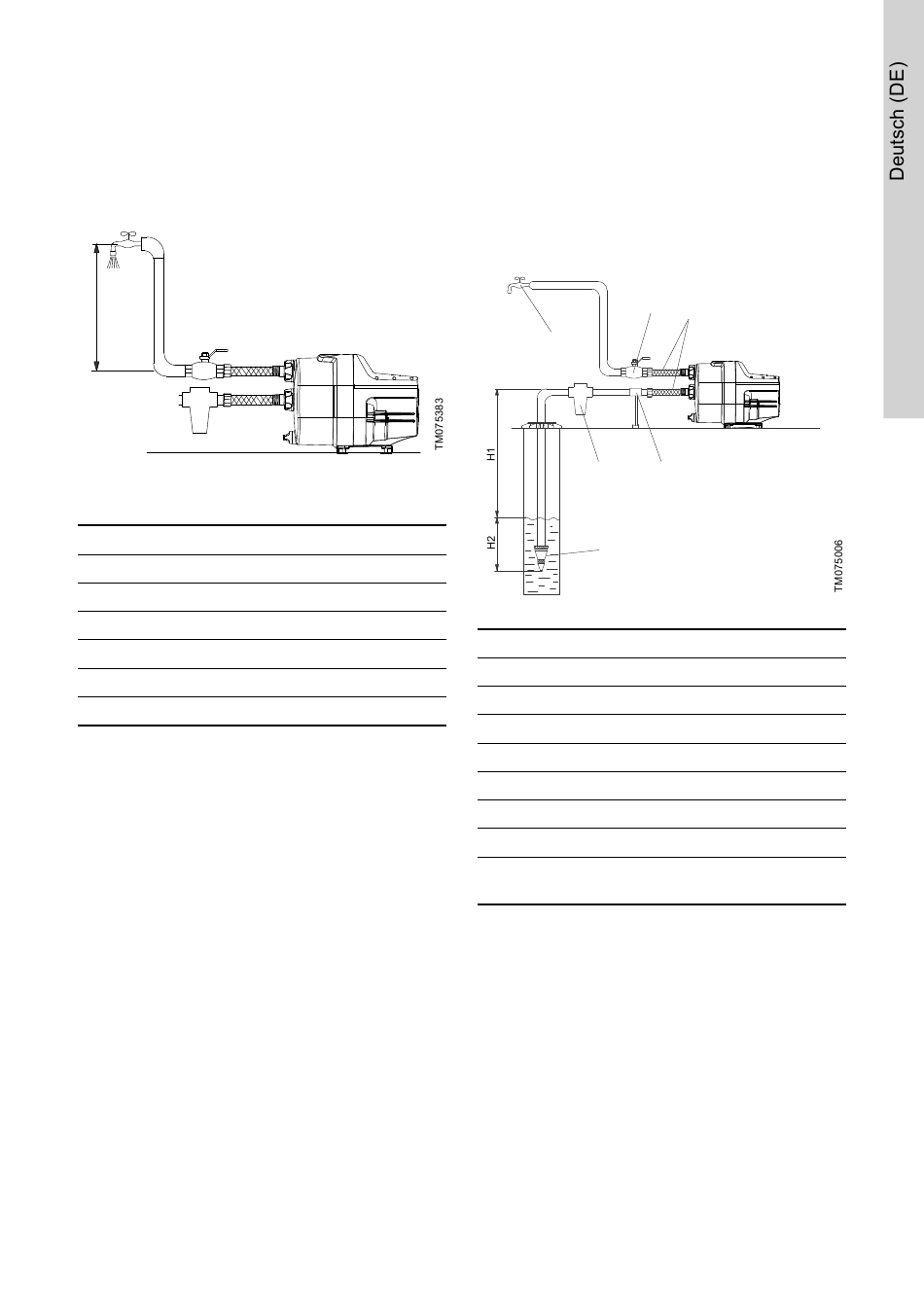

5.2.2 Maximaler Entnahmepunkt
Wir empfehlen, die Drucksteuereinheit so zu
installieren, dass der Höhenunterschied zwischen der
Drucksteuereinheit und der höchsten Entnahmestelle
nicht die Werte übersteigt, die in der nachfolgenden
Tabelle angegeben sind.
H
Maximaler Entnahmepunkt
Modell
Maximale Höhe [m]
3–25
3–35
3–45
5–25
5–35
5–55
Falls der höchste Entnahmepunkt höher liegt als die
Werte in dieser Tabelle, kann der externe Eingang
verwendet werden.
10
15
20
10
15
25
5.3 Installationsbeispiele
Es wird empfohlen die SCALA entsprechend den
nachfolgenden Installationsbeispielen aufzustellen.
Die dargestellten Ventile und Armaturen sind nicht im
Lieferumfang der Pumpe enthalten.
5.3.1 Ansaugen aus einem Brunnen
2
1
5
6
Pos.
Beschreibung
1
Höchstgelegene Zapfstelle
2
Absperrventil
3
Elastische Schläuche
4
Rohrhalter
5
Zulauffilter
6
Fußventil mit Schmutzfänger
H1
Maximale Saughöhe: 8 m
Die Saugleitung muss mindestens 0,5
H2
m tief in das Wasser eingetaucht sein.
3
4
13
