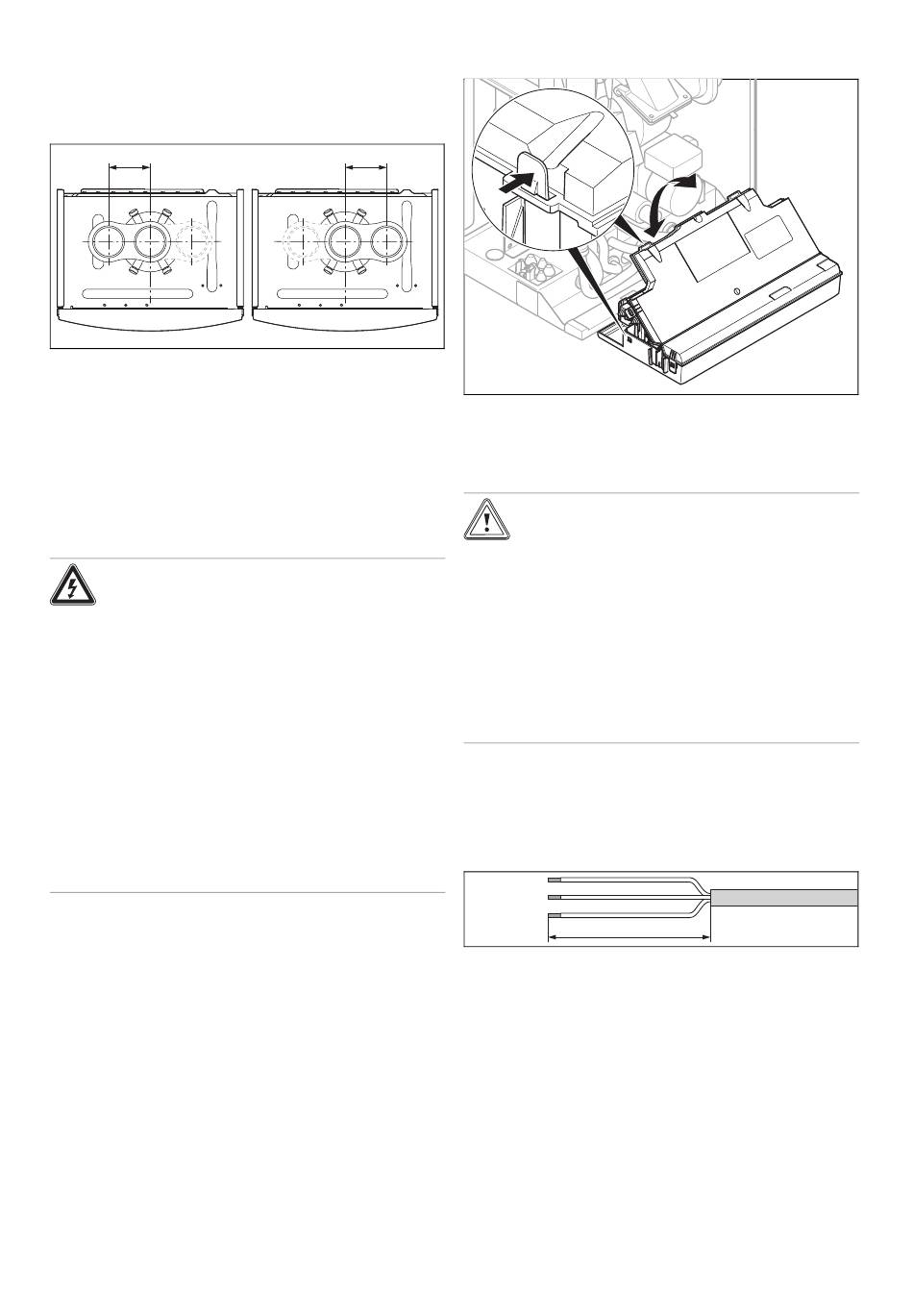

5.9.4.4 Anschlussstück getrennte Luft-Abgas-
Führung ⌀ 80/80 mm montieren
1.
Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 14)
120 mm
2.
Setzen Sie das alternative Anschlussstück ein. Der An-
schluss für die Luftzufuhr kann zur linken oder zur rech-
ten Seite weisen. Achten Sie dabei auf die Rastnasen.
3.
Drehen Sie das Anschlussstück im Uhrzeigersinn, bis
es einrastet.
5.10
Elektroinstallation
Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen L und N liegt
auch bei ausgeschalteter Ein-/Aus-Taste
Dauerspannung an:
▶
Schalten Sie das Produkt spannungsfrei,
indem Sie alle Stromversorgungen allpolig
abschalten (elektrische Trennvorrichtung
mit mindestens 3 mm Kontaktöffnung,
z. B. Sicherung oder Leitungsschutzschal-
ter).
▶
Sichern Sie gegen Wiedereinschalten.
▶
Warten Sie mindestens 3 min, bis sich die
Kondensatoren entladen haben.
▶
Prüfen Sie auf Spannungsfreiheit.
0020245027_02 ecoTEC plus Installations- und Wartungsanleitung
5.10.1 Elektronikbox öffnen
120 mm
▶
Öffnen Sie die Elektronikbox wie in der Abbildung darge-
stellt.
5.10.2 Verdrahtung vornehmen
1.
Führen Sie die Anschlussleitungen der anzuschließen-
den Komponenten durch die Kabeldurchführung links
an der Produktunterseite.
2.
Verwenden Sie die Zugentlastungen.
3.
Kürzen Sie die Anschlussleitungen bei Bedarf.
4.
Entmanteln Sie flexible Leitungen wie in der Abbildung
gezeigt. Achten Sie dabei darauf, die Isolierungen der
einzelnen Adern nicht zu beschädigen.
5.
Isolieren Sie die inneren Adern nur soweit ab, dass
gute, stabile Verbindungen hergestellt werden können.
6.
Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
7.
Schrauben Sie den jeweiligen Stecker an die
Anschlussleitung.
8.
Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des Steckers stecken. Bessern Sie
ggf. nach.
Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Klemmen und
Steckerklemmen kann die Elektronik zerstö-
ren.
▶
Schließen Sie an den Klemmen eBUS
(+/−) keine Netzspannung an.
▶
Klemmen Sie das Netzanschlusskabel
ausschließlich an den dafür gekennzeich-
neten Klemmen an!
≤
30 mm
Installation 5
15
