3.5
DVGW-Zeichen
Mit dem DVGW-Zeichen wird dokumentiert, dass die
Produkte gemäß dem Typenschild alle Anforderungen der
DVGW VP 112 (Prüfgrundlage der Deutschen Vereinigung
des Gas- und Wasserfaches e. V. zur Erteilung des DVGW-
Qualitätszeichens) erfüllen.
4
Montage
4.1
Produkt auspacken
1.
Nehmen Sie das Produkt aus der Kartonverpackung.
2.
Entfernen Sie die Schutzfolien von allen Teilen des
Produkts.
4.2
Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
4.2.1
Lieferumfang
Gültigkeit: Produkt nur mit Heizbetrieb
Menge Bezeichnung
Wärmeerzeuger
1
1
Montagesatz mit folgendem Inhalt:
- Produkthalter
1
1
- Anschlussrohr Sicherheitsventil
- Umrüstkit Gasumstellung Erdgas/Erdgas (nicht bei
1
Produktvarianten „Propan‟)
1
- Beipack Gerätebefestigung
- Beutel mit Kleinteilen
1
1
Montageschablone
Kondensat-Ablaufschlauch
1
1
Beipack Dokumentation
4.2.2
Lieferumfang
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
Menge Bezeichnung
Wärmeerzeuger
1
Montagesatz mit folgendem Inhalt:
1
- Produkthalter
1
1
- Anschlussrohr Sicherheitsventil
- Umrüstkit Gasumstellung Erdgas/Erdgas (nicht bei
1
Produktvarianten „Propan‟)
1
- Beipack Gerätebefestigung
- Beutel mit Kleinteilen
1
1
Montageschablone
Kondensat-Ablaufschlauch
1
Beipack Dokumentation
1
0020245027_02 ecoTEC plus Installations- und Wartungsanleitung

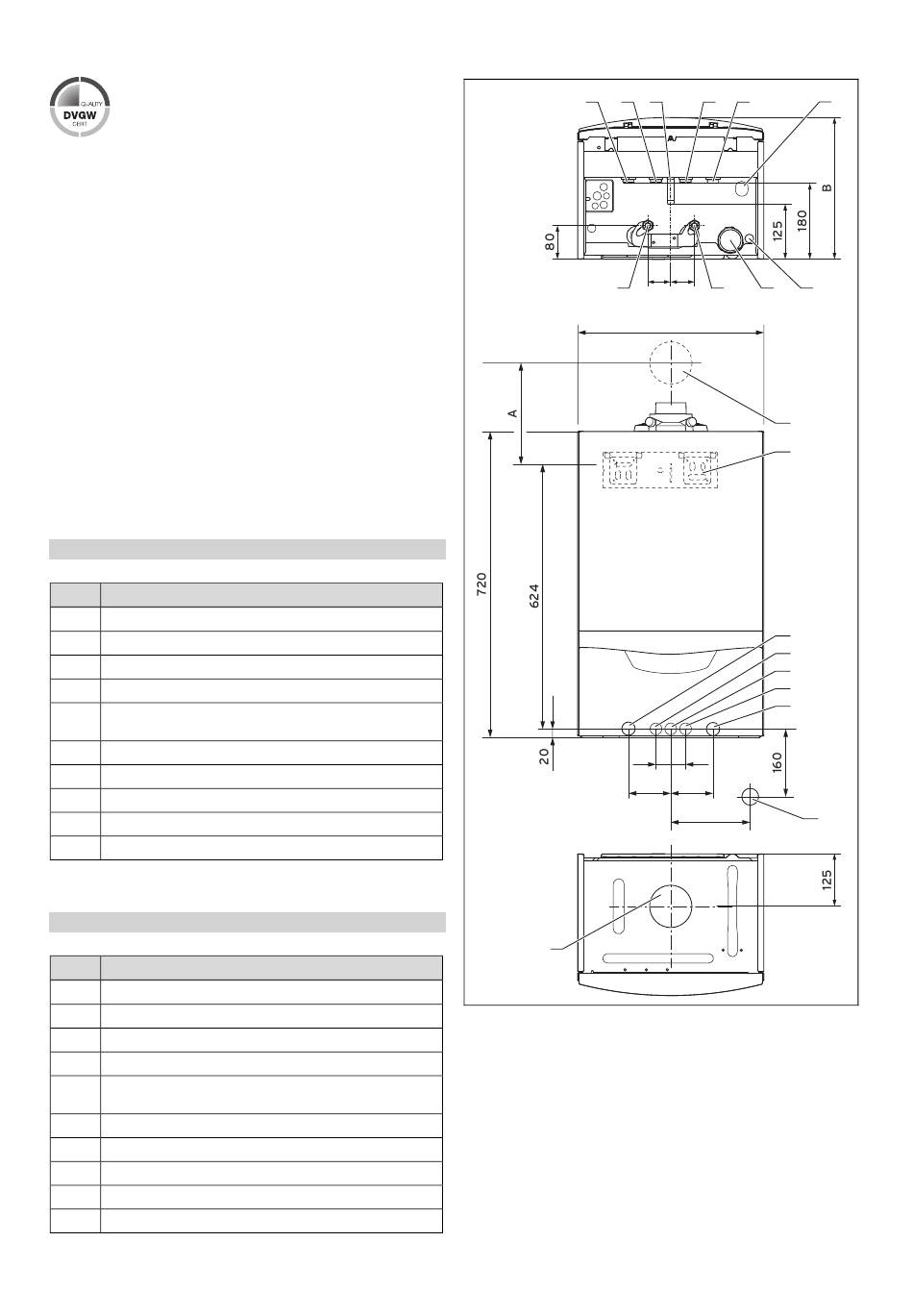

4.3
Abmessungen
3
4*
13**
35
9
1
Wanddurchführung Luft-
Abgas-Führung
2
Produkthalter
3
Heizungsvorlauf
(⌀ 22 × 1,5)
4
Warmwasseranschluss
(⌀ 15 × 1,5)
5
Gasanschluss
(⌀ 20 × 1,0)
6
Kaltwasseranschluss
(⌀ 15 × 1,5)
7
Heizungsrücklauf
(⌀ 22 × 1,5)
Montage 4
6*
7
5
55 55
12**
11
440
1
2
3
4*
5
6*
7
35
100
100
188
8
Anschluss Ablauf-
trichter/Kondensatsiphon
R1
9
Anschluss Luft-Abgas-
Führung
10
Anschluss Kondensat-
ablauf ⌀ 19 mm
11
Kondensatsiphon
Speicherrücklauf ⌀ 15
12
mm
Speichervorlauf ⌀ 15
13
mm
14
10
8
9
