VCW 266/5-5 (E-DE) ecoTEC plus
VCW 266/5-5 (LL-DE) ecoTEC plus
Die Elektronik ist jetzt auf den Produkttyp eingestellt
und die Parameter aller Diagnosecodes entspre-
chen den Werkseinstellungen.
Der Installationsassistent startet.
8.
Nehmen Sie die anlagenspezifischen Einstellungen vor.
9.7
Reparatur abschließen
1.
Stellen Sie die Stromversorgung her.
2.
Schalten Sie das Produkt wieder ein, falls noch nicht
geschehen. (→ Seite 17)
3.
Montieren Sie die Frontverkleidung.
4.
Öffnen Sie alle Wartungshähne und den Gasabsperr-
hahn.
9.8
Produkt auf Dichtheit prüfen
Prüfen Sie das Produkt auf Dichtheit. (→ Seite 23)
10 Inspektion und Wartung
Halten Sie die minimalen Inspektions- und Wartungs-
intervalle ein. Abhängig von den Ergebnissen der Inspek-
tion kann eine frühere Wartung notwendig sein. Die Ta-
belle Inspektions- und Wartungsarbeiten finden Sie im
Anhang.
10.1
Funktionsmenü
Menü → Fachhandwerkerebene → Testprogramme →
Funktionsmenü
Mit dem Funktionsmenü können Sie einzelne Komponenten
der Heizungsanlage ansteuern und testen.
Funktionsmenü – Übersicht (→ Seite 46)
10.2
Elektronik-Selbsttest
Menü → Fachhandwerkerebene → Testprogramme →
Elektronik Selbsttest
Mit dem Elektronik-Selbsttest können Sie die Leiterplatte
prüfen.
10.3
Thermo-Kompaktmodul ausbauen
Hinweis
Die Baugruppe Thermo-Kompaktmodul besteht
aus fünf Hauptkomponenten:
– drehzahlgeregeltes Gebläse,
– Gasarmatur inkl. Halteblech,
– Venturi inkl. Massenstromsensor und Gasver-
bindungsrohr,
– Brennerflansch,
– Vormischbrenner.
0020245027_02 ecoTEC plus Installations- und Wartungsanleitung
26
26
1.
2.
3.
4.
5.
6.
Inspektion und Wartung 10
Gefahr!
Lebensgefahr und Risiko von Sach-
schäden durch heiße Abgase!
Dichtung, Dämmmatte und selbstsichernde
Muttern am Brennerflansch dürfen nicht be-
schädigt sein. Andernfalls können heiße Ab-
gase austreten und zu Verletzungen und
Sachschäden führen.
Erneuern Sie nach jedem Öffnen des
Brennerflansches die Dichtung.
Erneuern Sie nach jedem Öffnen des
Brennerflansches die selbstsichernden
Muttern am Brennerflansch.
Wenn die Dämmmatte am Brennerflansch
oder an der Rückwand des Wärmetau-
schers Anzeichen von Beschädigung
zeigt, dann wechseln Sie die Dämmmatte
aus .
Schalten Sie das Produkt mit der Ein-/Austaste aus.
Schließen Sie den Gasabsperrhahn.
Demontieren Sie die Frontverkleidung. (→ Seite 10)
Klappen Sie die Elektronikbox nach vorn.

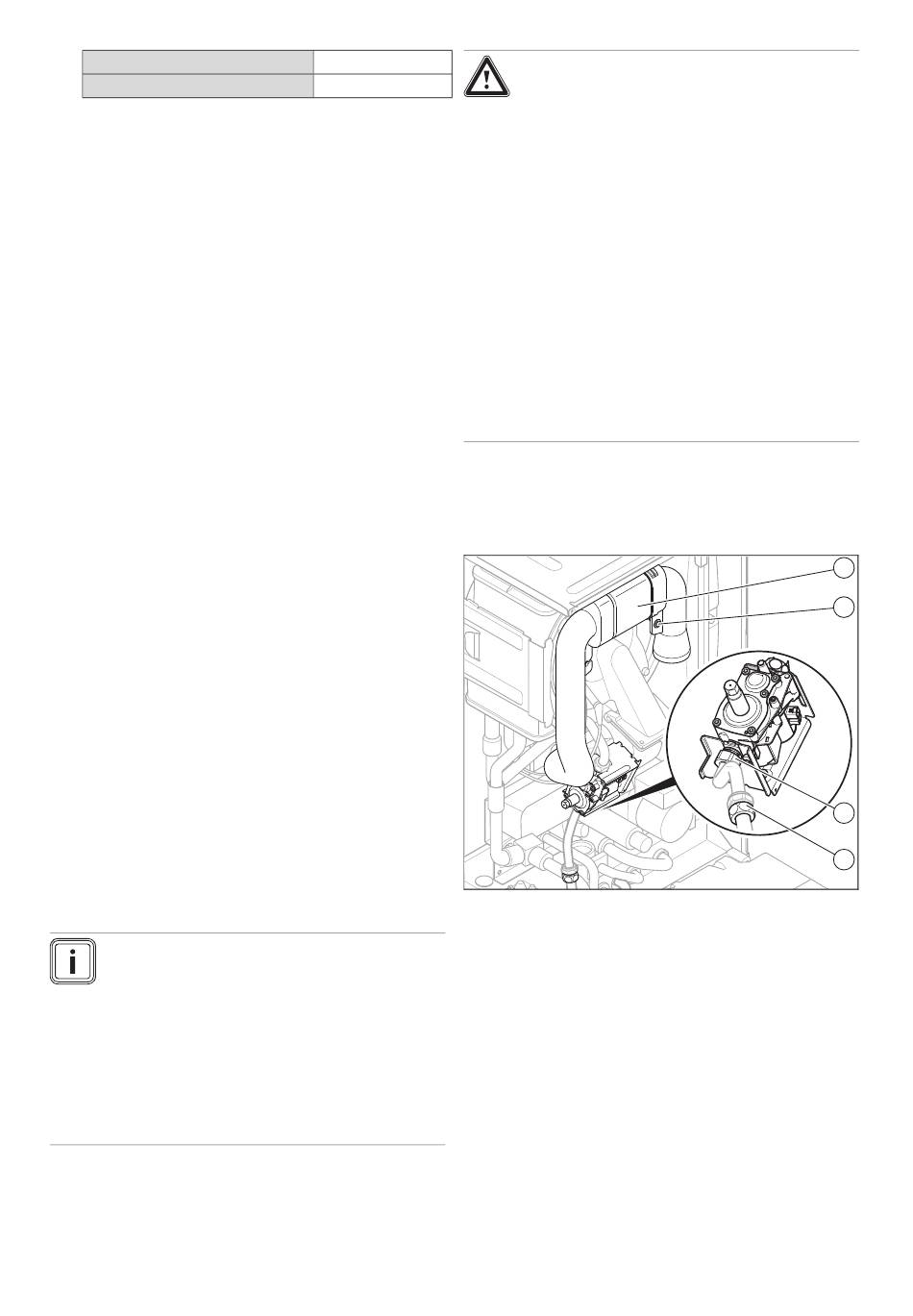

Drehen Sie die Halteschraube (2) heraus und nehmen
Sie das Luftansaugrohr (1) vom Ansaugstutzen ab.
Schrauben Sie entweder die Überwurfmutter an der
Gasarmatur (3) oder die Überwurfmutter (4) zwischen
Gaswellrohr und festem Gasrohr ab.
1 1
2
3
4
31
