7 Inbetriebnahme
5.
Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
6.
Messen Sie den Gasfließdruck gegen den Atmosphä-
rendruck.
–
Zulässiger Gasfließdruck bei Betrieb mit Erdgas E:
1,8 ... 2,5 kPa (18,0 ... 25,0 mbar)
–
Zulässiger Gasfließdruck bei Betrieb mit Erdgas LL:
1,8 ... 2,5 kPa (18,0 ... 25,0 mbar)
–
Zulässiger Gasfließdruck bei Betrieb mit Flüssiggas
Propan: 4,25 ... 5,75 kPa (42,50 ... 57,50 mbar)
7.
Nehmen Sie das Produkt außer Betrieb.
8.
Schließen Sie den Gasabsperrhahn.
9.
Nehmen Sie das Manometer ab.
10. Drehen Sie die Schraube des Messnippels (1) fest.
11. Öffnen Sie den Gasabsperrhahn.
12. Prüfen Sie den Messnippel auf Gasdichtheit.
Bedingung: Gasfließdruck nicht im zulässigen Bereich
Vorsicht!
Risiko von Sachschäden und Betriebs-
störungen durch falschen Gasanschluss-
druck!
▶
Nehmen Sie keine Einstellungen am Pro-
dukt vor.
▶
Nehmen Sie das Produkt nicht in Betrieb.
▶
Wenn Sie den Fehler nicht beheben können, dann ver-
ständigen Sie das Gasversorgungsunternehmen.
▶
Schließen Sie den Gasabsperrhahn.
7.13.4 CO₂-Gehalt prüfen
1.
Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
2.
Warten Sie mindestens 5 Minuten, bis das Produkt
Betriebstemperatur erreicht hat.
3.
Messen Sie den CO₂-Gehalt am Abgasmessstutzen.
4.
Vergleichen Sie den Messwert mit dem entsprechenden
Wert in der Tabelle.
Einstell-
Ein-
werte
heit
CO₂ nach
5 min Voll-
lastbetrieb
mit ge-
Vol.–%
schlosse-
ner Front-
verklei-
dung
CO₂ nach
5 min Voll-
lastbetrieb
mit abge-
Vol.–%
nommener
Frontver-
kleidung
Ein-
gestellt für
kWh/m³
Wobbe-In-
dex W₀
22
Erdgas E
Erdgas
Propan
LL
9,2 ± 1,0
9,0 ± 1,0
10,4 ± 0,5
9,0 ± 1,0
8,8 ± 1,0
10,2 ± 0,5
14,1
11,5
21,4
Einstell-
Ein-
Erdgas E
werte
heit
O₂ nach 5
min Voll-
lastbetrieb
mit ge-
4,53 ± 1,8
Vol.–%
schlosse-
ner Front-
verklei-
dung
Bedingung: Einstellung des CO₂-Gehalts erforderlich
▶

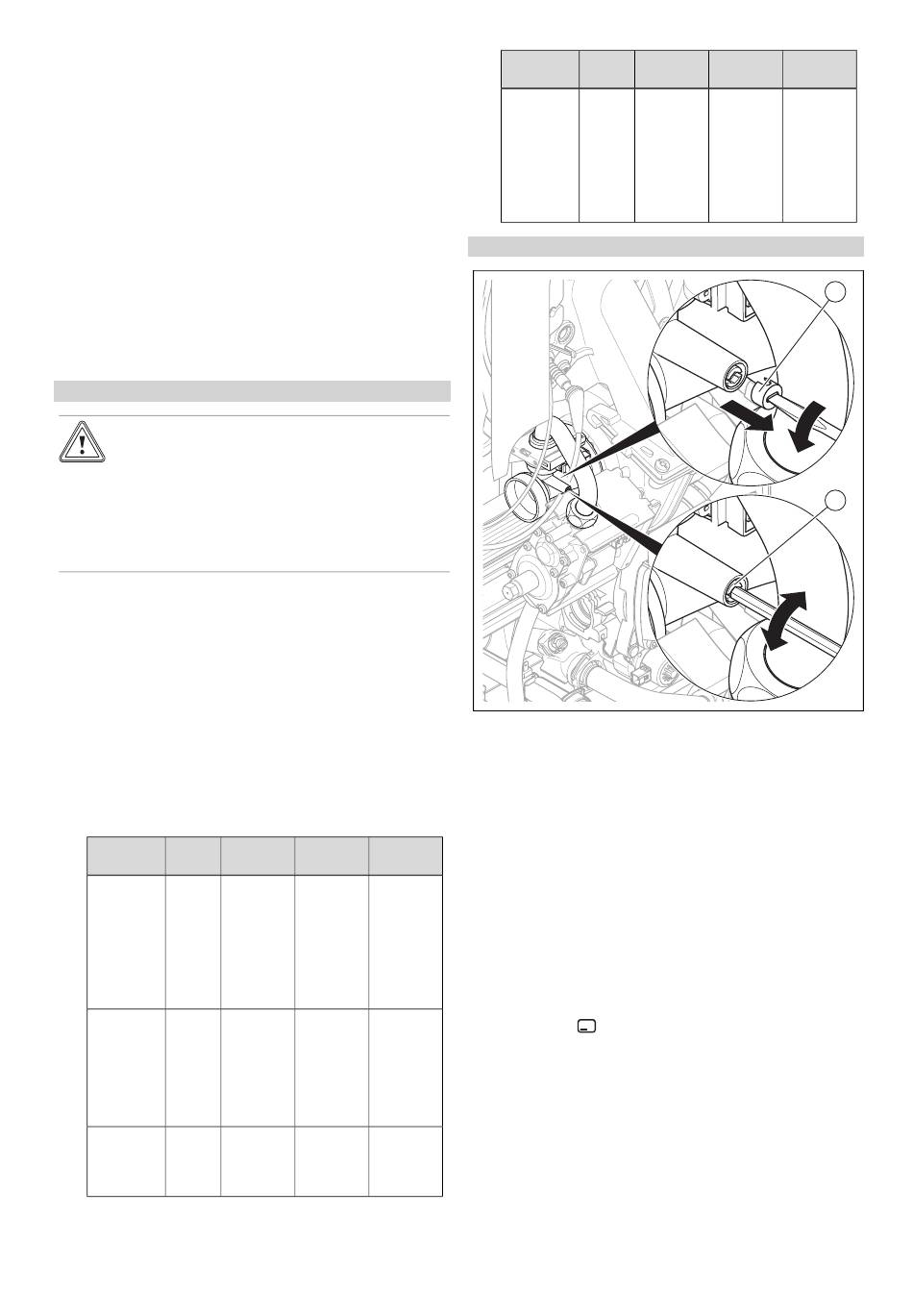

Durchstoßen Sie die Abdeckkappe (1) mit einem kleinen
Schlitzschraubendreher an der Markierung und schrau-
ben Sie sie heraus.
▶
Stellen Sie den CO₂-Gehalt (Wert mit abgenommener
Frontverkleidung) ein, indem Sie die Schraube (2) dre-
hen.
–
Höherer CO₂-Gehalt: Drehung nach links
–
Geringerer CO₂-Gehalt: Drehung nach rechts
▶
Nur für Erdgas: Verstellen Sie nur in Schritten von 1 Um-
drehung und warten Sie nach jeder Verstellung ca. 1 Mi-
nute, bis sich der Wert stabilisiert hat.
▶
Nur für Flüssiggas: Verstellen Sie nur in kleinen Schrit-
ten (ca. 1/2 Umdrehung), und warten Sie nach jeder
Verstellung ca. 1 Minute, bis sich der Wert stabilisiert
hat.
▶
Nachdem Sie die Einstellungen vorgenommen haben,
drücken Sie
(Abbruch).
▶
Wenn eine Einstellung im vorgegebenen Einstellbereich
nicht möglich ist, dann dürfen Sie das Produkt nicht in
Betrieb nehmen.
▶
Benachrichtigen Sie in diesem Fall den Kundendienst.
▶
Schrauben Sie die Abdeckkappe wieder herein.
▶
Montieren Sie die Frontverkleidung.
