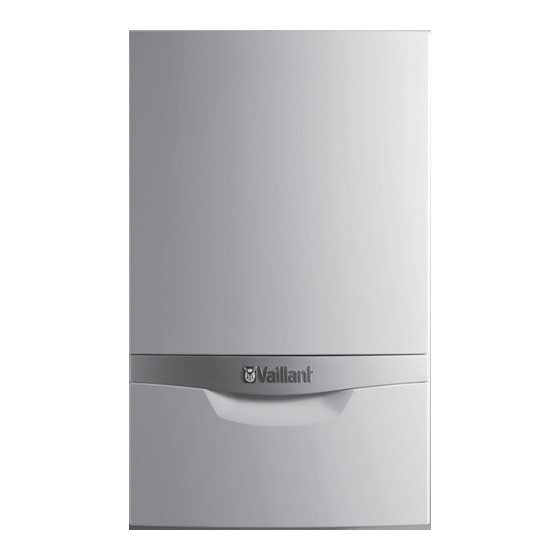

Vaillant ecoTEC plus VCW 6/5-5 Serie Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für ecoTEC plus VCW 6/5-5 Serie:
- Installations- und wartungsanleitung (56 Seiten)
Werbung
Quicklinks
Für den Fachhandwerker
Installations- und Wartungsanleitung
Herausgeber/Hersteller
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +49 21 91 18‑0
Fax +49 21 91 18‑2810
info@vaillant.de
www.vaillant.de
Installations- und Wartungsanleitung
ecoTEC plus
VC, VCW ..6/5-5
DE
Werbung
Verwandte Anleitungen für Vaillant ecoTEC plus VCW 6/5-5 Serie
Inhaltszusammenfassung für Vaillant ecoTEC plus VCW 6/5-5 Serie
- Seite 1 Installations- und Wartungsanleitung Für den Fachhandwerker Installations- und Wartungsanleitung ecoTEC plus VC, VCW ..6/5-5 Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810 info@vaillant.de www.vaillant.de...
- Seite 2 Inhalt Inhalt Heizungsanlage befüllen ........20 7.10 Heizungsanlage entlüften ........21 Sicherheit ............. 4 7.11 Warmwassersystem befüllen und entlüften..21 Handlungsbezogene Warnhinweise ...... 4 7.12 Kondensatsiphon befüllen ........21 Bestimmungsgemäße Verwendung ...... 4 7.13 Gasprüfung ............21 Allgemeine Sicherheitshinweise ......4 7.14 Dichtheit prüfen............
- Seite 3 Inhalt Verbindungsschaltpläne ........46 Verbindungsschaltplan Produkt nur für Heizbetrieb, 12 - 35 kW ........46 Verbindungsschaltplan Produkt mit integrierter Warmwasserbereitung, 12 - 35 kW ..... 48 Inspektions- und Wartungsarbeiten – Übersicht ............49 Technische Daten ..........50 Stichwortverzeichnis ............57 0020245027_00 ecoTEC plus Installations- und Wartungsanleitung...
- Seite 4 1 Sicherheit Sicherheit Die bestimmungsgemäße Verwendung um- fasst außerdem die Installation gemäß IP- Handlungsbezogene Warnhinweise Klasse. Klassifizierung der handlungsbezogenen Eine andere Verwendung als die in der vor- Warnhinweise liegenden Anleitung beschriebene oder eine Die handlungsbezogenen Warnhinweise sind Verwendung, die über die hier beschriebene wie folgt mit Warnzeichen und Signalwör- hinausgeht, gilt als nicht bestimmungs- tern hinsichtlich der Schwere der möglichen...
- Seite 5 Sicherheit 1 ▶ Schließen Sie die Gaszähler-Absperrein- 1.3.6 Lebensgefahr durch explosive und entflammbare Stoffe richtung oder die Hauptabsperreinrichtung. ▶ Wenn möglich, schließen Sie den Gas- ▶ Verwenden oder lagern Sie keine explosi- absperrhahn am Produkt. ven oder entflammbaren Stoffe (z. B. Ben- ▶...
- Seite 6 1 Sicherheit ▶ Warten Sie mindestens 3 min, bis sich die ▶ Sorgen Sie dafür, dass die Verbrennungs- Kondensatoren entladen haben. luft nicht über Schornsteine zugeführt wird, die früher mit Öl-Heizkesseln betrieben 1.3.11 Verbrennungs- oder wurden oder mit anderen Heizgeräten, die Verbrühungsgefahr durch heiße eine Versottung des Schornsteins verursa- Bauteile...
- Seite 7 Hinweise zur Dokumentation 2 Hinweise zur Dokumentation Produktbeschreibung Mitgeltende Unterlagen beachten Produktaufbau ▶ 3.1.1 Funktionselemente Produkt nur für Beachten Sie unbedingt alle Betriebs- und Installations- anleitungen, die Komponenten der Anlage beiliegen. Heizbetrieb Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter.
- Seite 8 Richtlinien erfüllen. Die Konformitätserklärung kann beim Hersteller eingesehen Angabe auf dem Bedeutung werden. Typenschild Anleitung lesen! VC… Vaillant Gas-Wandheizgerät für Heizung VCW… Vaillant Gas-Wandheizgerät für Heizung und Warmwasserbereitung ..6/5-5 Leistung Brennwert/Produktgeneration- Ausstattung ecoTEC plus Produktbezeichnung...
- Seite 9 Montage 4 DVGW-Zeichen Abmessungen Mit dem DVGW-Zeichen wird dokumentiert, dass die Produkte gemäß dem Typenschild alle Anforderungen der DVGW VP 112 (Prüfgrundlage der Deutschen Vereinigung des Gas- und Wasserfaches e. V. zur Erteilung des DVGW- Qualitätszeichens) erfüllen. 55 55 13** 12** Montage Produkt auspacken...
- Seite 10 4 Montage Montageschablone benutzen Anschluss Ablaufleitung nur Produkt mit inte- Heizungs-Sicherheits- grierter Warmwasser- ▶ Benutzen Sie die Montageschablone, um die Stellen fest- ventil ⌀ 15 mm bereitung zulegen, an denen Sie Löcher bohren und Durchbrüche nur Produkt nur mit Heizbetrieb vornehmen müssen.
- Seite 11 Installation 5 Frontverkleidung demontieren Seitenteil demontieren ▶ Demontieren Sie die Frontverkleidung wie in der Abbil- dung dargestellt. Vorsicht! Risiko von Sachschäden durch mechani- sche Verformung! Wenn Sie beide Seitenteile demontieren, dann kann sich das Produkt mechanisch ver- ziehen, was zu Schäden z. B. an der Ver- rohrung führen kann, die Undichtigkeiten zur Folge haben können.
- Seite 12 5 Installation Installationsvoraussetzungen Vorsicht! Risiko von Sachschäden durch Gasdicht- 5.1.1 Hinweise zu Flüssiggasbetrieb heitsprüfung! Das Produkt ist im Auslieferungszustand für den Betrieb Gasdichtheitsprüfungen können bei einem mit der Gasgruppe voreingestellt, die auf dem Typenschild Prüfdruck >11 kPa (110 mbar) zu Schäden festgelegt ist.
- Seite 13 Installation 5 Kalt- und Warmwasseranschluss Bedingungen: Produkt mit integrierter Warmwasserbereitung installieren ▶ Installieren Sie einen Systemtrenner (bauseits zu stel- len) direkt am Kaltwasseranschluss des Kombigeräts. Gültigkeit: Produkt mit integrierter Warmwasserbereitung Kontrollieren Sie, ob das Fassungsvermögen des Aus- dehnungsgefäßes für das Anlagenvolumen ausreicht. Bedingungen: Das Volumen des eingebauten Ausdehnungsgefäßes reicht nicht aus ▶...
- Seite 14 5 Installation Vorsicht! Vergiftungsgefahr durch austretende Ab- gase! Fette auf Mineralölbasis können die Dichtun- gen beschädigen. ▶ Verwenden Sie zur Montageerleichterung anstatt von Fetten ausschließlich Wasser min. oder handelsübliche Schmierseife. Montieren Sie die Luft-Abgas-Führung mit Hilfe der Montageanleitung. 5.9.2 Anschlussstück für Luft-Abgas-Führung ▶...
- Seite 15 Installation 5 5.9.2.2 Anschlussstück für Luft-Abgas-Führung 5.10 Elektroinstallation ⌀ 80/125 mm montieren Die Elektroinstallation darf nur von einer Elektrofachkraft durchgeführt werden. Demontieren Sie das Anschlussstück für die Luft-Ab- gas-Führung. (→ Seite 14) Setzen Sie das alternative Anschlussstück ein. Achten Gefahr! Sie dabei auf die Rastnasen.
- Seite 16 5 Installation Kontaktöffnung (z. B. Sicherungen oder Leistungsschalter) an. ▶ Verwenden Sie für die Netzanschlusslei- 30 mm max. tung, die durch die Kabeldurchführung in das Produkt verlegt wird, eine flexible Lei- Um Kurzschlüsse bei unabsichtlichem Herauslösen tung. einer Litze zu vermeiden, entmanteln Sie die äußere Umhüllung flexibler Leitungen nur maximal 30 mm.
- Seite 17 Bedienung 6 5.10.6.1 Zusatzrelais nutzen Live Monitor (Statuscodes) Menü → Live Monitor Schließen Sie eine weitere Komponente über den grauen Stecker auf der Leiterplatte direkt an das Statuscodes im Display informieren über den aktuellen integrierte Zusatzrelais an. Betriebszustand des Produkts. Nehmen Sie die Verdrahtung vor.
- Seite 18 7 Inbetriebnahme ▶ 7.2.7 Kontaktdaten Um zum nächsten Punkt zu gelangen, bestätigen Sie jeweils mit ▶ Hinterlegen Sie ggf. Ihre Rufnummer in der Gerätekonfi- guration (max. 16 Ziffern/keine Leerzeichen). Der Betrei- 7.2.1 Sprache ber kann sich die Rufnummer anzeigen lassen. ▶...
- Seite 19 Inbetriebnahme 7 Ergebnis Bedeutung Maßnahme Anzeige Bedeutung F.92 siehe Tabelle siehe Tabelle Fehlerco- P.06 Prüfprogramm Befüllmodus: Fehlercodes im des im Anhang Das Vorrangumschaltventil wird in Mittelstellung Anhang gefahren. Brenner und Pumpe werden ausgeschaltet (zum Befüllen und Entleeren des Produkts). „erfolgreich” Verbrennungs- Keine qualität ist gut.
- Seite 20 7 Inbetriebnahme ▶ Informieren Sie den Betreiber über die notwendigen Ver- Gesamt- Wasserhärte bei spezifischem Anlagenvolumen haltensweisen zum Frostschutz. heizleis- > 20 l/kW tung ≤ 20 l/kW > 50 l/kW ≤ 50 l/kW Mangelnden Wasserdruck vermeiden °dH mol/m³ °dH mol/m³ °dH mol/m³...
- Seite 21 Bedingungen: Die Ausführung des Produkts entspricht nicht der örtlichen Pumpe läuft intermittierend und entlüftet wahlweise Gasgruppe den Heizkreis oder den Warmwasserkreis. Zur Gasumstellung benötigen Sie das Vaillant Umrüstkit, das ◁ Das Display zeigt den Fülldruck der Heizungs- auch die nötige Umstellanleitung enthält.
- Seite 22 7 Inbetriebnahme 7.13.3 Gasfließdruck prüfen Bedingungen: Gasfließdruck nicht im zulässigen Bereich Schließen Sie den Gasabsperrhahn. Vorsicht! Risiko von Sachschäden und Betriebs- störungen durch falschen Gasanschluss- druck! Wenn der Gasanschlussdruck außerhalb des zulässigen Bereichs liegt, dann kann dies zu Störungen im Betrieb und zu Be- schädigungen des Produkts führen.
- Seite 23 Anpassung an die Heizungsanlage 8 7.14.1 Heizbetrieb prüfen Bedingungen: Einstellung des CO₂-Gehalts erforderlich Stellen Sie sicher, dass eine Wärmeanforderung vor- liegt. Rufen Sie den Live Monitor auf. ◁ Wenn das Produkt korrekt arbeitet, dann erscheint im Display S.04. 7.14.2 Warmwasserbereitung prüfen Gültigkeit: Produkt mit integrierter Warmwasserbereitung Drehen Sie einen Warmwasserhahn ganz auf.
- Seite 24 8 Anpassung an die Heizungsanlage Brennersperrzeit Wartungsintervall einstellen Navigieren Sie zum Menü → Fachhandwerkerebene Nach jedem Abschalten des Brenners wird für eine be- → Diagnosemenü → D.084 Wartung in und bestätigen stimmte Zeit eine elektronische Wiedereinschaltsperre aktiviert, um ein häufiges Ein- und Ausschalten des Brenners Sie mit und damit Energieverluste zu vermeiden.
- Seite 25 Anpassung an die Heizungsanlage 8 8.3.1.2 Pumpenkennlinie VC 266, VCW 266 Einstellung für KfW VC DE 306, VC DE 316 100% PWM VC/VCW/ VCI DE 266 VC/VCW/ VCI DE 206 VC DE 146 1000 1200 1400 1600 Fördermenge [ l/h ] 1000 1200 1400 1600...
- Seite 26 9 Störungsbehebung ▶ Weisen Sie den Betreiber darauf hin, dass er keine ex- plosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Papier, Farben) im Aufstellraum des Produkts lagern und verwenden darf. Störungsbehebung Servicemeldungen prüfen erscheint z. B., wenn Sie ein Wartungsintervall eingestellt haben und dieses abgelaufen ist oder eine Servicemeldung vorliegt.
- Seite 27 Störungsbehebung 9 Parameter auf Werkseinstellungen zurücksetzen Navigieren Sie zum Menü → Fachhandwerkerebene → Diagnosemenü → D.096 Auf Werkseinstellungen zurücksetzen? und bestätigen Sie mit Stellen Sie den Diagnosepunkt auf den Wert 1, und bestätigen Sie mit Reparatur vorbereiten Nehmen Sie das Produkt außer Betrieb. Trennen Sie das Produkt vom Stromnetz.
- Seite 28 9 Störungsbehebung 13. Bauen Sie die Komponenten in umgekehrter Reihen- folge wieder ein. Verwenden Sie dabei unbedingt neue Dichtungen (4) und (5). Beachten Sie die Anschraub- reihenfolge der drei Schrauben zwischen Gebläse und Gemischrohr entsprechend der Nummerierung (1), (2) und (3). 14.
- Seite 29 Störungsbehebung 9 Ziehen Sie den Stecker am Sensor des Venturis (1) ab, indem Sie die Rastnase eindrücken. Schrauben Sie die beiden Überwurfmuttern (5) und (4) an der Gasarmatur los. Halten Sie beim Losschrauben mit einem Gabelschlüssel an der Gegenseite der Gas- armatur (4) bzw.
- Seite 30 9 Störungsbehebung 9.6.5 Wärmetauscher austauschen 13. Stecken Sie den Vor- und Rücklaufanschluss bis zum Anschlag in den Wärmetauscher. Entleeren Sie das Produkt. (→ Seite 34) 14. Achten Sie auf den richtigen Sitz der Klammern am Bauen Sie das Thermo-Kompaktmodul aus. Vor- und Rücklaufanschluss.
- Seite 31 Inspektion und Wartung 10 VCW 206/5-5 (P-DE) ecoTEC plus VCW 266/5-5 (E-DE) ecoTEC plus VCW 266/5-5 (LL-DE) ecoTEC plus ◁ Die Elektronik ist jetzt auf den Produkttyp eingestellt und die Parameter aller Diagnosecodes entspre- chen den Werkseinstellungen. ◁ Der Installationsassistent startet. Nehmen Sie die anlagenspezifischen Einstellungen vor.
- Seite 32 10 Inspektion und Wartung 10.2 Elektronik-Selbsttest Menü → Fachhandwerkerebene → Testprogramme → Elektronik Selbsttest Mit dem Elektronik-Selbsttest können Sie die Leiterplatte prüfen. 10.3 Thermo-Kompaktmodul ausbauen Hinweis Die Baugruppe Thermo-Kompaktmodul besteht aus fünf Hauptkomponenten: – drehzahlgeregeltes Gebläse, – Gasarmatur inkl. Halteblech, –...
- Seite 33 Inspektion und Wartung 10 10.6 Kondensatsiphon reinigen chen von Beschädigungen feststellen, dann erneuern Sie jeweils die relevante Dämmmatte. Nehmen Sie das Siphon-Unterteil (1) ab. Spülen Sie das Siphon-Unterteil mit Wasser aus. 10.4 Wärmetauscher reinigen Füllen Sie das Siphon-Unterteil bis etwa 10 mm unter- Schützen Sie die heruntergeklappte Elektronikbox halb der Oberkante mit Wasser.
- Seite 34 10.10 Vordruck des internen 13 Kundendienst Ausdehnungsgefäßes prüfen Schließen Sie die Wartungshähne und entleeren Sie Vaillant Profi-Hotline: 018 06 999120 (20 Cent/Anruf aus das Produkt. dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Messen Sie den Vordruck des Ausdehnungsgefäßes am Ventil des Gefäßes.
- Seite 35 Anhang Anhang Rohrlängen B23P Installation Hinweis Die maximale Rohrlänge (nur gerades Rohr) entspricht der maximal erlaubten Abgasrohrlänge ohne Bö- gen. Wenn Bögen verwendet werden, dann muss die maximale Rohrlänge entsprechend den dynamischen Strömungseigenschaften der Bögen verringert werden. Bögen dürfen nicht direkt aufeinander folgen, da der Druckverlust auf diese Weise enorm erhöht wird.
- Seite 36 Anhang Einstellebene Werte Werksein- Einheit Schrittweite, Auswahl, Erläuterung stellung min. max. – – – Komfortbetrieb an, aus – Zusatzrelais 1 = Zirkulationspumpe 2 = externe Pumpe 3 = Speicherladepumpe 4 = Dunstabzugshaube 5 = externes Magnetventil 6 = externe Störmeldung 7 = Solarpumpe (nicht aktiv) 8 = Fernbedienung eBUS (nicht aktiv) 9 = Legionellenschutzpumpe (nicht aktiv)
- Seite 37 Anhang Einstellebene Werte Werksein- Einheit Schrittweite, Auswahl, Erläuterung stellung min. max. – – Heizungsteillast nur Teillast, nur Volllast, auto auto – Zusatzrelais 1 = Zirkulationspumpe 2 = externe Pumpe 3 = Speicherladepumpe 4 = Dunstabzugshaube 5 = externes Magnetventil 6 = externe Störmeldung 7 = Solarpumpe (nicht aktiv) 8 = Fernbedienung eBUS (nicht aktiv) 9 = Legionellenschutzpumpe (nicht aktiv)
- Seite 38 Anhang Werksein- Eigene Code Parameter Werte oder Erläuterungen stellung Einstellung 35 … 65 ℃ D.007 Speichertemperatur Sollwert nicht verstell- D.008 Regler 3-4 Raumthermostat geöffnet (keine Wärmeanforderung) nicht verstell- Raumthermostat geschlossen (Wärmeanforderung) D.009 eBUS Regler Sollwert in °C nicht verstell- D.010 interne Pumpe an, aus nicht verstell- D.011 externe Pumpe...
- Seite 39 < 400 gutes Flammenbild D.046 Pumpenmodus 0 = Abschalten via Relais 0 = Abschal- ten via Re- 1 = Abschalten via PWM lais D.047 aktuelle Außentemperatur (mit witterungsgeführtem Vaillant Regler) nicht verstell- Istwert in °C 0020245027_00 ecoTEC plus Installations- und Wartungsanleitung...
- Seite 40 Anhang Werksein- Eigene Code Parameter Werte oder Erläuterungen stellung Einstellung D.050 Offset Min. Drehzahl in Upm, Einstellbereich: 0 bis 3000 Nennwert ab Werk eingestellt D.051 Offset Max. Drehzahl in Upm, Einstellbereich: -990 bis 0 Nennwert ab Werk eingestellt D.058 solare Nacherwärmung 0 = solare Nacherwärmung deaktiviert 0 = solare Nacherwär-...
- Seite 41 Anhang Werksein- Eigene Code Parameter Werte oder Erläuterungen stellung Einstellung D.090 eBUS-Regler Status digitaler Regler nicht verstell- erkannt, nicht erkannt D.091 Status DCF77 Status DCF bei angeschlossenem Außentemperaturfüh- nicht verstell- kein Empfang Empfang synchronisiert gültig D.092 Kommunikationsstatus actoSTOR actoSTOR Modulerkennung nicht verstell- 0 = nicht angeschlossen 1 = Verbindungsfehler: keine Kommunikation über Pe-...
- Seite 42 Anhang Statuscode Parameter Bedeutung S.15 Warmwasserbetrieb Pumpen- / Gebläsenachlauf Warmwasserbetrieb Pumpen-/Gebläsenachlauf S.16 Warmwasserbetrieb Gebläsenachlauf Warmwasserbetrieb Gebläsenachlauf S.17 Warmwasserbetrieb Pumpennachlauf Warmwasserbetrieb Pumpennachlauf Anzeigen im Komfortbetrieb Warmstart oder Warmwasserbetrieb mit actoSTOR oder Speicherbetrieb S.20 Warmwasseranforderung Warmwasser Anforderung S.21 Warmwasserbetrieb Gebläseanlauf Warmwasserbetrieb Gebläseanlauf S.22 Warmwasserbetrieb Pumpenvorlauf Warmwasserbetrieb Pumpenvorlauf...
- Seite 43 Anhang Statuscode Parameter Bedeutung S.99 Vaillant Selbsttest Selbsttest Fehlercodes – Übersicht Code Bedeutung Ursache F.00 Unterbrechung Vorlauffühler NTC-Stecker nicht gesteckt oder lose, Vielfachstecker auf der Leiter- platte nicht korrekt gesteckt, Unterbrechung im Kabelbaum, NTC defekt F.01 Unterbrechung Rücklauffühler NTC-Stecker nicht gesteckt oder lose, Vielfachstecker auf der Leiter- platte nicht korrekt gesteckt, Unterbrechung im Kabelbaum, NTC defekt F.02...
- Seite 44 Anhang Code Bedeutung Ursache F.52 Massenstromsensor nicht angeschlossen Massenstromsensor/Venturi ist elektrisch nicht angebunden – Stecker ist nicht korrekt gesteckt – Stecker ist nicht gesteckt – Stecker ist defekt – Steckplatz ist defekt (Wackelkontakt) – Massenstromsensor/Venturi defekt F.53 Fehler Massenstromsensor Verbrennungsregelung hat einen Fehler erkannt –...
- Seite 45 Anhang Code Bedeutung Ursache F.75 Fehler Pumpe/Wassermangel Wasserdrucksensor oder/und Pumpe defekt, Luft in der Heizungsanlage, zu wenig Wasser im Produkt; einstellbaren Bypass prüfen, externes Ausdehnungsgefäß am Rücklauf anschließen F.77 Fehler Abgasklappe/ Kondensatpumpe Keine Rückmeldung Abgasklappe oder Kondensatpumpe defekt F.78 Unterbr. WW-Auslauffühler an ext. Regler UK link box ist angeschlossen, aber der Warmwasser-NTC ist nicht gebrückt F.80...
- Seite 46 Anhang Verbindungsschaltpläne Verbindungsschaltplan Produkt nur für Heizbetrieb, 12 - 35 kW +24V Hallsignal Masse X100 X40 X51 X100 230V~ X101 Hauptleiterplatte Leiterplatte Bedienfeld Installations- und Wartungsanleitung ecoTEC plus 0020245027_00...
- Seite 47 Anhang Gasarmatur Busanschluss (Regler/Raumthermostat digital) Massenstromsensor Vorrangumschaltventil Außentemperaturfühler, Vorlauftemperaturfühler Wasserdrucksensor (optional, extern), DCF-Empfänger Speichertemperaturfühler Fernbedienung Zirkulationspumpe Speicherkontakt "C1/C2" Kodierwiderstand Leistung Kodierwiderstand Gasgruppe Rücklauftemperaturfühler Zusatzrelais (Auswahl über D.026) Vorlauftemperaturfühler Interne Pumpe Gebläse Zündelektrode Anlegethermostat/Burner off produkttypabhängig 24 V DC Raumthermostat 0020245027_00 ecoTEC plus Installations- und Wartungsanleitung...
- Seite 48 Anhang Verbindungsschaltplan Produkt mit integrierter Warmwasserbereitung, 12 - 35 kW +24V Hallsignal Masse X100 X40 X51 X100 230V~ X101 Hauptleiterplatte Massenstromsensor Leiterplatte Bedienfeld Außentemperaturfühler, Vorlauftemperaturfühler (optional, extern), DCF-Empfänger Gasarmatur Installations- und Wartungsanleitung ecoTEC plus 0020245027_00...
- Seite 49 Anhang Fernbedienung Zirkulationspumpe Wasserdrucksensor Kodierwiderstand Leistung Flügelradsensor Rücklauftemperaturfühler Warmstartfühler Vorlauftemperaturfühler Warmwasserfühler Gebläse Kodierwiderstand Gasgruppe Anlegethermostat/Burner off Zusatzrelais (Auswahl über D.026) 24 V DC Raumthermostat Interne Pumpe Busanschluss (Regler/Raumthermostat digital) Zündelektrode Vorrangumschaltventil produkttypabhängig Inspektions- und Wartungsarbeiten – Übersicht Die nachfolgende Tabelle listet die Herstelleranforderungen zu Mindestinspektions- und Wartungsintervallen auf. Wenn na- tionale Vorschriften und Richtlinien kürzere Inspektions- und Wartungintervalle fordern, dann halten Sie stattdessen diese Intervalle ein.
- Seite 50 Anhang Wartung Inspektion Arbeiten (mind. allle (jährlich) 2 Jahre) Führen Sie einen Probebetrieb von Produkt und Heizungsanlage inkl. Warmwasserbereitung durch und entlüften Sie die Anlage falls notwendig ein weiteres Mal. Führen Sie den Gasfamilien-Check durch. Prüfen Sie visuell das Zünd- und Brennerverhalten. Prüfen Sie erneut den CO₂-Gehalt (die Luftzahl) des Produkts.
- Seite 51 Anhang VC 146/5- VC 146/5- VC 206/5- VC 206/5- VC 206/5- VC 266/5- 5 (E-DE) 5 (LL-DE) 5 (E-DE) 5 (LL-DE) 5 (P-DE) 5 (E-DE) ecoTEC plus ecoTEC plus ecoTEC plus ecoTEC plus ecoTEC plus ecoTEC plus Zugelassene Gasgeräte- B23, B23P, B23, B23P, B23, B23P, B23, B23P,...
- Seite 52 Anhang VC 266/5- VC 306/5- VC 306/5- VCW 206/5- VCW 206/5- VCW 206/5- 5 (LL-DE) 5 (E-DE) 5 (LL-DE) 5 (E-DE) 5 (LL-DE) 5 (P-DE) ecoTEC plus ecoTEC plus ecoTEC plus ecoTEC plus ecoTEC plus ecoTEC plus Zugelassene Gasgeräte- B23, B23P, B23, B23P, B23, B23P, B23, B23P,...
- Seite 53 Anhang VCW 266/5- VCW 266/5- 5 (E-DE) 5 (LL-DE) ecoTEC plus ecoTEC plus Zugelassene Gasgeräte- B23, B23P, B23, B23P, arten B33, B33P, B33, B33P, B53, B53P, B53, B53P, C13x, C33x, C13x, C33x, C43x, C53x, C43x, C53x, C83x, C93x C83x, C93x 30%-Wirkungsgrad 109,5 % 109,5 %...
- Seite 54 Anhang VC 206/5- VCW 206/5- 5 (P-DE) 5 (P-DE) ecoTEC plus ecoTEC plus Größte Wärmeleistung 24,0 kW 24,0 kW bei Warmwasserberei- tung Größte Wärmebelastung 24,5 kW 24,5 kW bei Warmwasserberei- tung Größte Wärmebelastung 20,4 kW 20,4 kW heizungsseitig Kleinste Wärmebelastung 5,3 kW 5,3 kW Technische Daten –...
- Seite 55 Anhang VCW 266/5- VCW 266/5- 5 (E-DE) 5 (LL-DE) ecoTEC plus ecoTEC plus Kondensatmenge ca. 2,6 l/h 2,6 l/h (pH-Wert 3,5 … 4,0) bei Heizbetrieb 50/30 °C Restförderhöhe Pumpe 0,018 MPa 0,018 MPa (bei Nenn-Umlaufwasser- (0,180 bar) (0,180 bar) menge) Technische Daten –...
- Seite 56 Anhang VCW 266/5- VCW 266/5- 5 (E-DE) 5 (LL-DE) ecoTEC plus ecoTEC plus Elektroanschluss 230 V / 50 Hz 230 V / 50 Hz Zulässige Anschluss- 190 … 253 V spannung Eingebaute Sicherung (träge) Elektrische Leistungs- 35 W 35 W aufnahme min.
- Seite 57 Stichwortverzeichnis Stichwortverzeichnis Entleeren, Produkt............... 34 Entlüften ................21 Entsorgung, Verpackung............. 34 Abgasweg................5 Ersatzteile................27 Ablaufrohr, Sicherheitsventil..........14 Abschließen, Inspektionsarbeiten ........34 Fachhandwerker..............4 Fachhandwerkerebene, aufrufen ........17 Abschließen, Reparatur............31 Abschließen, Wartungsarbeiten .......... 34 Fehlercodes..............26, 43 Fehlermeldungen ..............26 Absperreinrichtungen ............
- Seite 58 Stichwortverzeichnis Luft-Abgas-Führung Typenschild ................8 Geräteanschlussstück getrennte Luft-Abgas-Führung ⌀ 80/80 mm montieren............15 Übergabe Betreiber ............. 26 Luft-Abgas-Führung, anschließen ........14 Überströmventil, einstellen ..........25 Luft-Abgas-Führung, montieren .......... 14 Unterlagen................7 Luft-Abgas-Führung, montiert ..........5 Luftzahleinstellung............... 22 Venturi ................. 27 Venturi, austauschen............
- Seite 60 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑2810 Vaillant Profi-Hotline 018 06 999120 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Vaillant Kundendienst 018 06 999150 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) info@vaillant.de www.vaillant.de...
