4 Montage
14
Anschluss Ablaufleitung
Heizungs-Sicherheits-
ventil ⌀ 15 mm
Entnehmen Sie das Maß A der beiliegenden Montagescha-
blone.

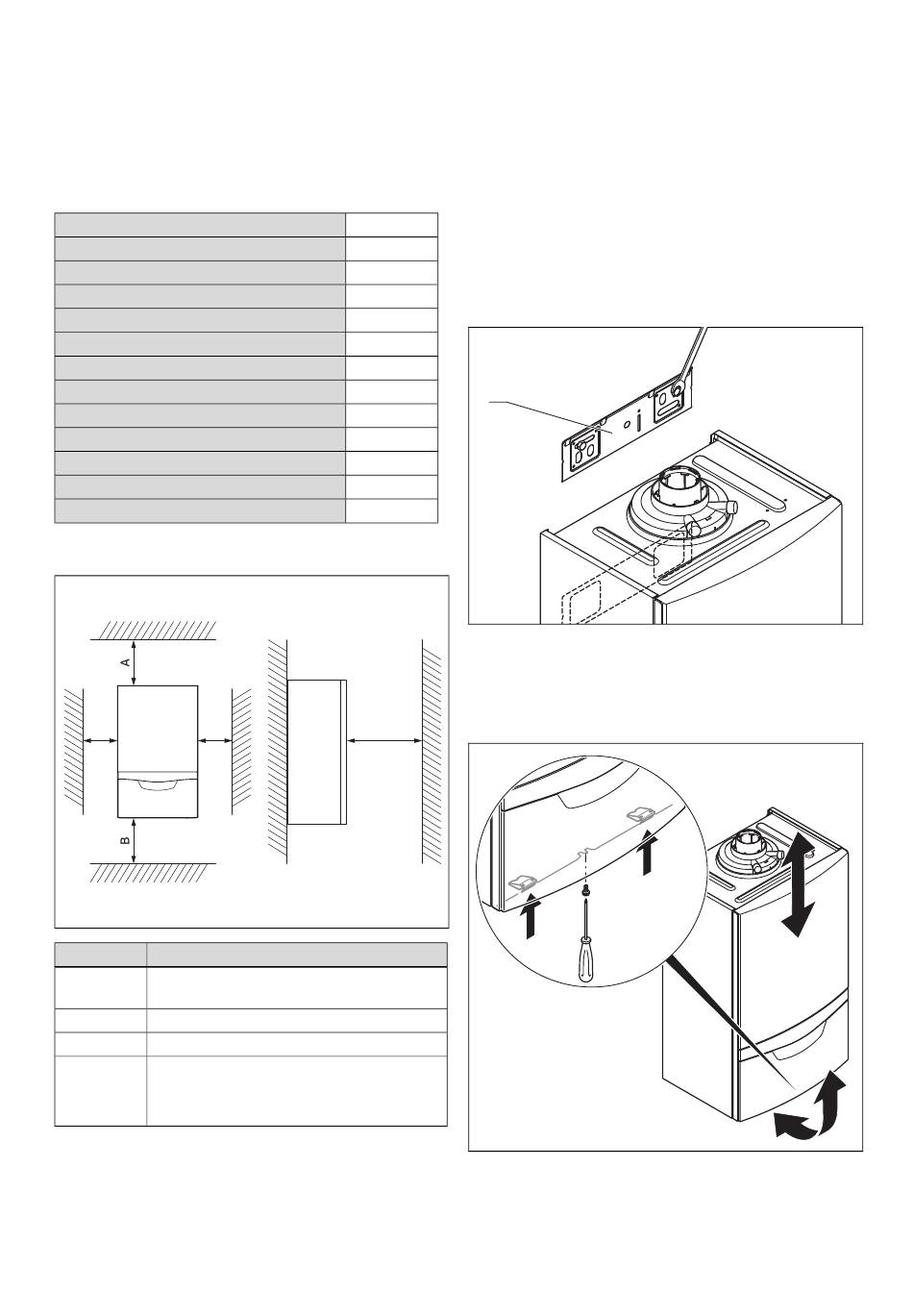

Einbautiefe, Maß B
VC 146/5-5 (E-DE) ecoTEC plus
VC 206/5-5 (E-DE) ecoTEC plus
VC 206/5-5 (LL-DE) ecoTEC plus
VC 206/5-5 (P-DE) ecoTEC plus
VC 266/5-5 (E-DE) ecoTEC plus
VC 266/5-5 (LL-DE) ecoTEC plus
VC 306/5-5 (E-DE) ecoTEC plus
VC 306/5-5 (LL-DE) ecoTEC plus
VCW 206/5-5 (E-DE) ecoTEC plus
VCW 206/5-5 (LL-DE) ecoTEC plus
VCW 206/5-5 (P-DE) ecoTEC plus
VCW 266/5-5 (E-DE) ecoTEC plus
VCW 266/5-5 (LL-DE) ecoTEC plus
4.4
Mindestabstände
C
C
165 mm: Luft-Abgas-Führung ⌀ 60/100 mm
A
275 mm: Luft-Abgas-Führung ⌀ 80/125 mm
B
180 mm; optimal ca. 250 mm
C
5 mm; optimal ca. 50 mm
D
500 mm Abstand vor dem Wärmeerzeuger, um
einen leichten Zugang für Wartungsarbeiten zu
ermöglichen (kann durch eine zu öffnende Tür
geschaffen werden).
Ein Abstand des Produkts von Bauteilen aus brennbaren
Bestandteilen, der über die Mindestabstände hinausgeht, ist
nicht erforderlich.
10
*
nur Produkt mit inte-
grierter Warmwasser-
bereitung
**
nur Produkt nur mit
Heizbetrieb
338 mm
338 mm
338 mm
338 mm
338 mm
338 mm
372 mm
372 mm
338 mm
338 mm
338 mm
338 mm
338 mm
D
Mindestabstand
4.5
Montageschablone benutzen
▶
Benutzen Sie die Montageschablone, um die Stellen fest-
zulegen, an denen Sie Löcher bohren und Durchbrüche
vornehmen müssen.
4.6
Produkt aufhängen
1.
Prüfen Sie die Tragfähigkeit der Wand.
2.
Beachten Sie das Gesamtgewicht des Produkts.
3.
Verwenden Sie nur für die Wand zulässiges Befesti-
gungsmaterial.
4.
Sorgen Sie ggf. bauseits für eine tragfähige Aufhänge-
vorrichtung.
5.
Hängen Sie das Produkt auf, wie beschrieben.
1
6.
Montieren Sie den Produkthalter (1) an der Wand.
7.
Hängen Sie das Produkt von oben mit dem Aufhänge-
bügel auf den Produkthalter.
4.7
Frontverkleidung demontieren
▶
Demontieren Sie die Frontverkleidung wie in der Abbil-
dung dargestellt.
Installations- und Wartungsanleitung ecoTEC plus 0020245027_02
