5 Installation
▶
Wenn für B23P Fremdzubehör zugelas-
sen ist, dann verlegen Sie die Abgasrohr-
verbindungen ordnungsgemäß, dichten
Sie sie ab und sichern Sie sie gegen Her-
ausrutschen.
1.
Entnehmen Sie die verwendbaren Luft-Abgas-Führun-
gen der beigefügten Montageanleitung Luft-Abgas-Füh-
rung.
Bedingung: Feuchtrauminstallation
▶
Schließen Sie das Produkt unbedingt an eine raumluft-
unabhängige Luft-Abgas-Anlage an. Die Verbrennungs-
luft darf nicht dem Aufstellort entnommen werden.
2.
Montieren Sie die Luft-Abgas-Führung wie in der
Montageanleitung beschrieben.
5.9.2
B23 Installation
Eine Abgasführung für zugelassene Geräte der Bauart B23
(atmosphärische Gas-Wandheizgeräte) erfordert eine sorg-
fältige Planung und Umsetzung.
▶
Beachten Sie bei der Planung die Technischen Daten
des Produkts.
▶
Wenden Sie die anerkannten Regeln der Technik an.
5.9.3
Hinweise und Angaben zur B23P Installation
Rohrlängen B23P Installation (→ Seite 35)
Die Abgasführung muss mindestens der Klassifikation T 120
P1 W 1 nach EN 1443 entsprechen.
Die maximale Rohrlänge (nur gerades Rohr) entspricht der
maximal erlaubten Abgasrohrlänge ohne Bögen. Wenn Bö-
gen verwendet werden, dann muss die maximale Rohrlänge
entsprechend den dynamischen Strömungseigenschaften
der Bögen verringert werden. Bögen dürfen nicht direkt auf-
einander folgen, da der Druckverlust auf diese Weise enorm
erhöht wird.
Insbesondere wenn das Abgasrohr in kalten Räumen oder
außerhalb des Gebäudes installiert wird, dann kann der Ge-
frierpunkt an der Oberfläche der Innenseite des Rohrs er-
reicht werden. Durch nachweisliche Auslegung nach EN
13384-1 bei einer minimalen Belastung des Heizgeräts bei
einer Abgastemperatur von 40 °C muss dieses Problem ver-
mieden werden. Das Produkt darf nicht an ein Kaskaden-Ab-
gassystem angeschlossen werden, das von anderen Gerä-
ten genutzt wird.
▶
Beachten Sie die geltenden nationalen und örtlichen Vor-
schriften für Abgasführungen insbesondere bei Instal-
lationen in Wohnräumen. Informieren Sie den Betreiber
über die richtige Bedienung des Produkts.
5.9.4
Anschlussstück für Luft-Abgas-Führung bei
Bedarf wechseln
1.
Wechseln Sie bei Bedarf das Anschlussstück für die
Luft-Abgas-Führung. Die produktspezifische Standard-
ausstattung finden Sie in den Technischen Daten.
2.
Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 14)
Alternative 1:
3.
▶
Montieren Sie bei Bedarf das Anschlussstück für die
Luft-Abgas-Führung ⌀ 80/125 mm. (→ Seite 14)
14
Alternative 2:
3.
▶
Montieren Sie bei Bedarf das Anschlussstück mit
Versatz für die Luft-Abgas-Führung ⌀ 60/100 mm.
(→ Seite 14)
Alternative :
4.
▶
Montieren Sie bei Bedarf das Anschlussstück
für getrennte Luft-Abgas-Führung ⌀ 80/80 mm.
(→ Seite 15)

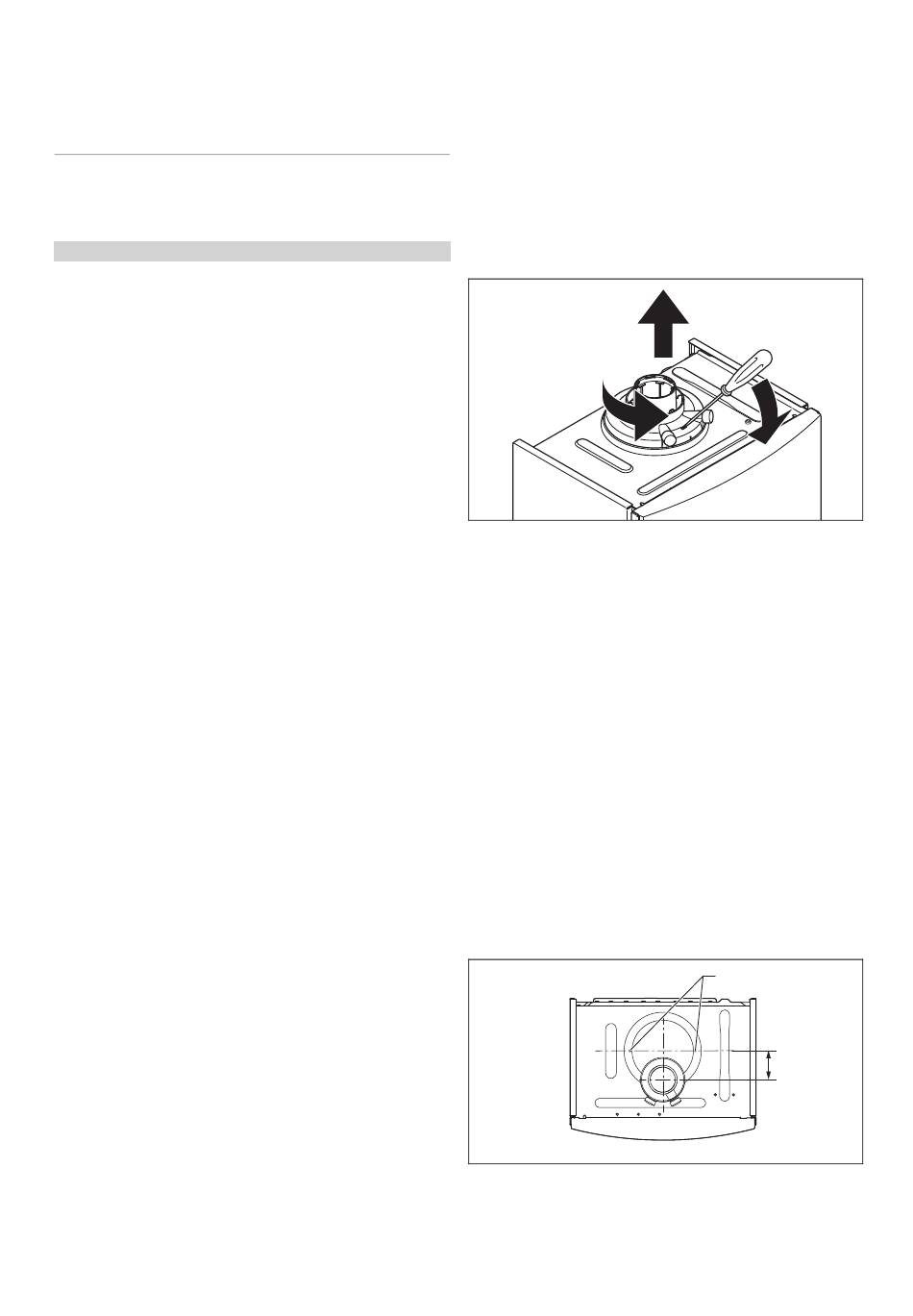

5.9.4.1 Anschlussstück für Luft-Abgas-Führung
demontieren
2.
1.
Stecken Sie einen Schraubendreher in den Schlitz zwi-
schen den Messstutzen.
2.
Drücken Sie den Schraubendreher vorsichtig nach
unten (1.).
3.
Drehen Sie das Anschlussstück bis zum Anschlag
gegen den Uhrzeigersinn (2.) und ziehen Sie es nach
oben ab (3.).
5.9.4.2 Anschlussstück für Luft-Abgas-Führung
⌀ 80/125 mm montieren
1.
Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung.
2.
Setzen Sie das alternative Anschlussstück ein. Achten
Sie dabei auf die Rastnasen.
3.
Drehen Sie das Anschlussstück im Uhrzeigersinn, bis
es einrastet.
5.9.4.3 Anschlussstück mit Versatz für Luft-Abgas-
Führung ⌀ 60/100 mm montieren
1.
Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 14)
2.
Setzen Sie das alternative Anschlussstück mit Versatz
nach vorn ein.
3.
Befestigen das Anschlussstück mit zwei Schrauben (1)
auf dem Produkt.
Installations- und Wartungsanleitung ecoTEC plus 0020245027_02
3.
1.
1
65 mm
