9 Störungsbehebung
13. Stecken Sie den Vor- und Rücklaufanschluss bis zum
Anschlag in den Wärmetauscher.
14. Achten Sie auf den richtigen Sitz der Klammern am
Vor- und Rücklaufanschluss.
15. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 33)
16. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage. (→ Seite 20)
9.6.6

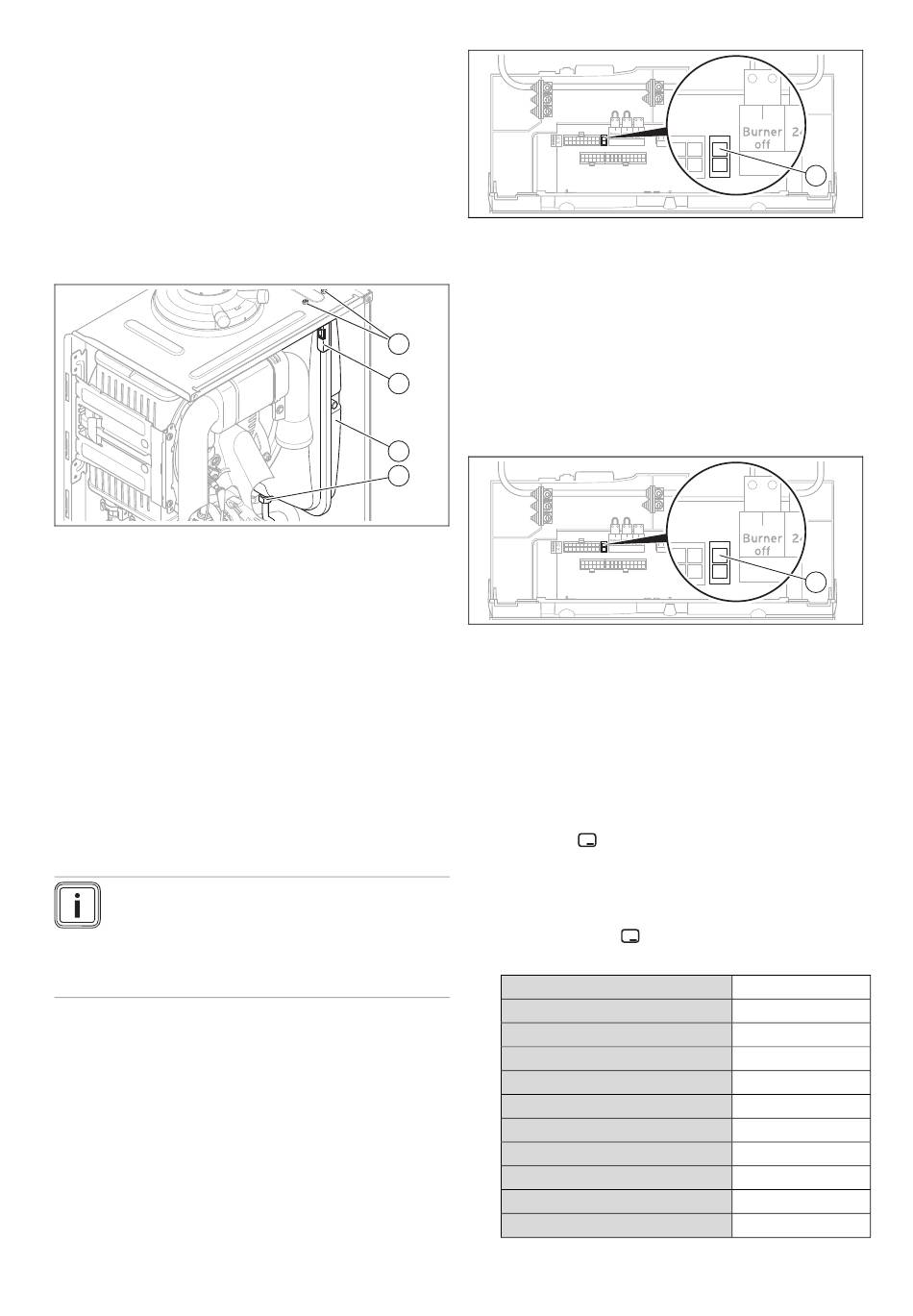

Ausdehnungsgefäß austauschen
1.
Entleeren Sie das Produkt. (→ Seite 33)
2.
Lösen Sie die Verschraubung (4) .
3.
Entfernen Sie die beiden Schrauben (1) des Halte-
blechs (2).
4.
Nehmen Sie das Halteblech (2) ab.
5.
Ziehen Sie das Ausdehnungsgefäß (3) nach vorne
heraus.
6.
Setzen Sie das neue Ausdehnungsgefäß in das Pro-
dukt ein.
7.
Verschrauben Sie das neue Ausdehnungsgefäß mit
dem Wasseranschluss. Verwenden Sie dabei eine neue
Dichtung.
8.
Befestigen Sie das Halteblech mit den beiden Schrau-
ben (1).
9.
Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage. (→ Seite 20)
9.6.7
Leiterplatte oder Display austauschen
Hinweis
Wenn Sie nur eine Komponente austauschen,
dann übernimmt die neue Komponente beim Ein-
schalten des Produkts die vorher eingestellten Pa-
rameter von der nicht ausgetauschten Kompo-
nente.
1.
Öffnen Sie die Elektronikbox. (→ Seite 15)
2.
Tauschen Sie die Leiterplatte oder das Display entspre-
chend den beiliegenden Montage- und Installations-
anleitungen.
30
3.
Wenn Sie die Leiterplatte tauschen, dann ziehen Sie
den Kodierwiderstand (1) (Stecker X24) auf der alten
Leiterplatte ab und stecken Sie den Stecker auf die
neue Leiterplatte auf.
4.
Schließen Sie die Elektronikbox.
1
9.6.8
Leiterplatte und Display austauschen
1.
Öffnen Sie die Elektronikbox. (→ Seite 15)
2
2.
Tauschen Sie die Leiterplatte und das Display entspre-
chend den beiliegenden Montage- und Installations-
anleitungen.
3
4
3.
Ziehen Sie den Kodierwiderstand (1) (Stecker X24) auf
der alten Leiterplatte ab und stecken Sie den Stecker
auf die neue Leiterplatte auf.
4.
Schließen Sie die Elektronikbox.
5.
Drücken Sie die Ein-/Austaste des Produkts.
(→ Seite 17)
◁
Das Produkt wechselt nach dem Einschalten direkt
ins Menü zur Einstellung der Sprache. Werksseitig
ist dort Englisch eingestellt.
6.
Wählen Sie die gewünschte Sprache aus und bestäti-
gen Sie mit
◁
Sie gelangen automatisch zur Einstellung der
Gerätekennung D.093.
7.
Stellen Sie entsprechend der nachfolgenden Tabelle
den richtigen Wert für den jeweiligen Produkttyp ein und
bestätigen Sie mit
Nummer des Produkttyps
VC 146/5-5 (E-DE) ecoTEC plus
VC 206/5-5 (E-DE) ecoTEC plus
VC 206/5-5 (LL-DE) ecoTEC plus
VC 206/5-5 (P-DE) ecoTEC plus
VC 266/5-5 (E-DE) ecoTEC plus
VC 266/5-5 (LL-DE) ecoTEC plus
VC 306/5-5 (E-DE) ecoTEC plus
VC 306/5-5 (LL-DE) ecoTEC plus
VCW 206/5-5 (E-DE) ecoTEC plus
VCW 206/5-5 (LL-DE) ecoTEC plus
VCW 206/5-5 (P-DE) ecoTEC plus
Installations- und Wartungsanleitung ecoTEC plus 0020245027_02
.
.
24
25
25
25
26
26
32
32
25
25
25
1
1
