Anschlüsse und
mechanische
Komponenten
Robacta TC
2000 Twin, Ro-
bacta TC 2000
Twin US

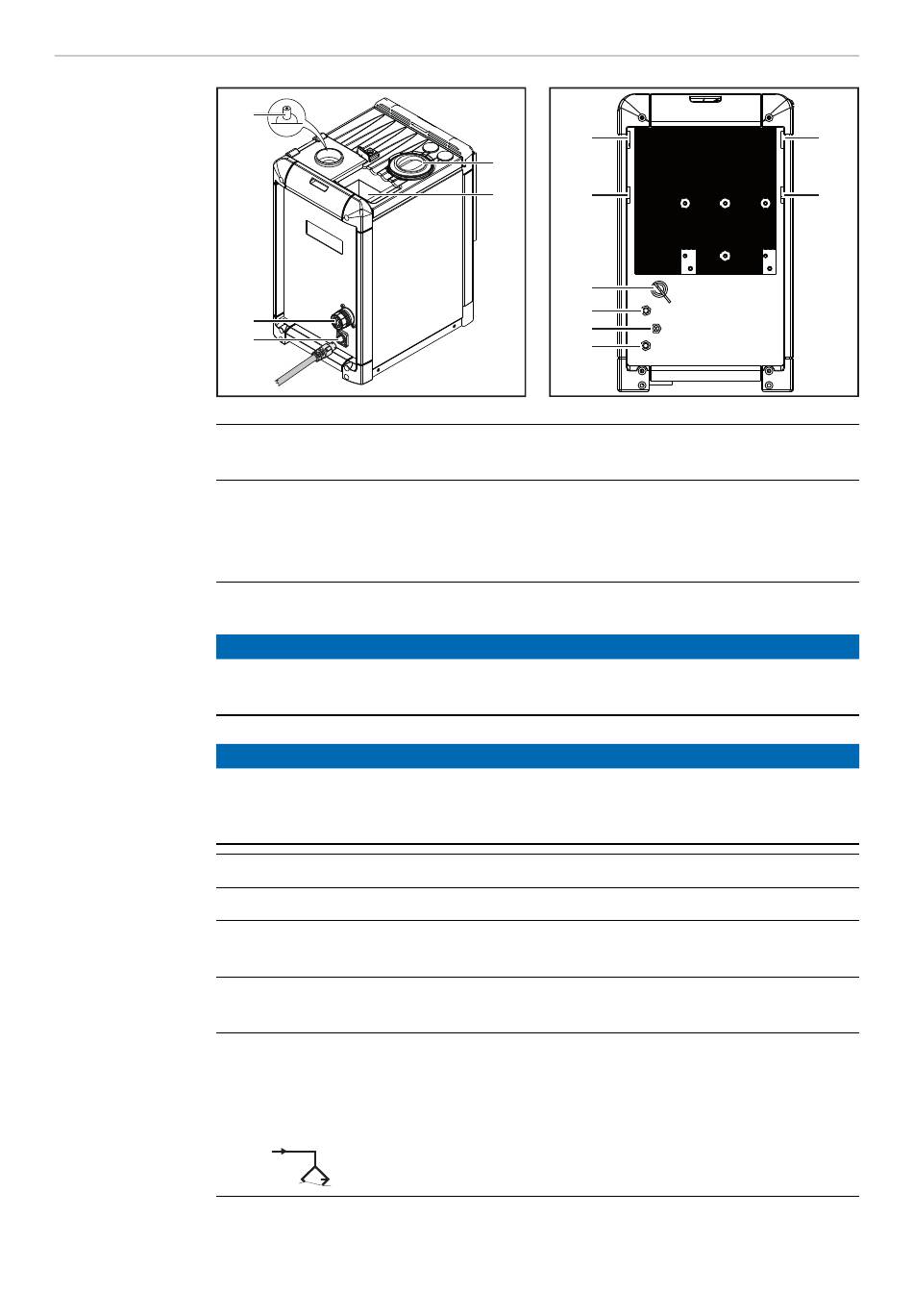

Geräte-Vorderseite
(1)
(2)
(3)
HINWEIS!
Bei Nichtbenutzung des Eintauchbeckens sicherstellen, dass sich keine Trenn-
mittel-Rückstände im Eintauchbecken befinden!
HINWEIS!
Bei Benutzung des Eintauchbeckens sicherstellen, dass sich zu jeder Zeit aus-
reichend Trennmittel im Eintauchbecken befindet (- sicherstellen, dass die An-
zeige Füllstand nie aufleuchtet)!
(4)
(5)
(6)
(7)
(8)
(9)
34
(1)
(4)
(5)
Füllstands-Sensor
überwacht den Füllstand des Trennmittels im Eintauchbecken
Reinigungsöffnung mit innenliegenden Trennmittel-Einsprühdüsen
zum Reinigen der Gasdüse und des Schweißbrenner-Innenraumes
zum Benetzen der Gasdüse und des Schweißbrenner-Innenraumes mit
Trennmittel
Eintauchbecken mit Auffangwanne
Anschlussbuchse Standard I/O (X1)
Anschluss Netzkabel
Ausnehmungen für die Halterung des Drahtabschneiders
zum Einhängen der Halterung des Drahtabschneiders am Reinigungsgerät
Ablass-Schlauch
zum Entleeren des Eintauchbeckens
Anschluss Trennmittel-Zerstäuber
zur Verbindung mit dem Trennmittel-Behälter 'Robacta Reamer'; zum
Einsprühen des Druckluft/Trennmittel-Gemisches in die Reinigungsöff-
nung
Anschlussbuchse Drahtabschneider
zur elektrischen Ansteuerung des Drahtabschneiders
(6)
(2)
(3)
(6)
(7)
(8)
(9)
(10)
Geräte-Rückseite
(6)
(6)
