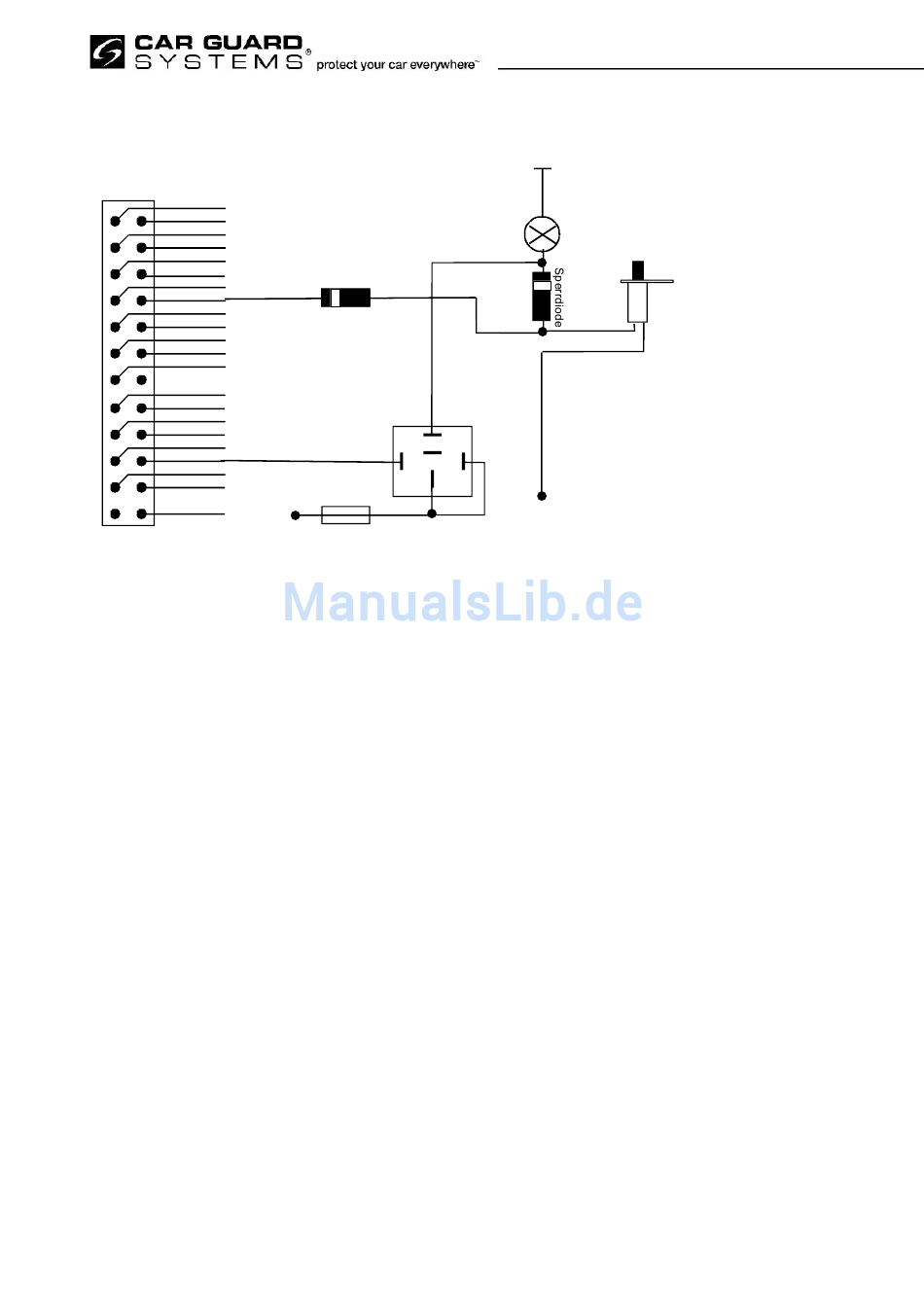

b) Anschluss der Innenlichtverzögerung für +12V geschaltete Türkontakte:
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
20. Anschluss der Fußbremse:
Achtung: Diese Funktion ist nur möglich, wenn der ZV Innenraumtaster angeschlossen ist, da nach dem
Ausschalten der Zündung nach der Fahrt die ZV nicht automatisch wieder öffnet, auch wenn dies so
programmiert wurde. Wenn Sie dieses Kabel nicht anschließen, schließt die ZV beim Einschalten der
Zündung die Türen und öffnet Sie nach Ausschalten der Zündung wieder automatisch (entsprechend der
Programmierung).
Wenn Sie das automatische Türenschließen während der Fahrt aktiviert haben und jemanden bei laufendem Motor
aussteigen lassen wollen, müssten Sie immer erst den Motor abstellen, damit sich die Türen wieder öffnen. Bei
Anschluss dieses Kabels brauchen Sie den Motor nicht ausmachen. Sie müssen nur kurz die ZV per ZV Schalter
oder FB öffnen. Ihr Gast steigt aus (Tür auf und wieder zu) und durch kurzes treten der Fußbremse wird die ZV
wieder verschlossen. Treten Sie die Bremse, bevor die Tür wieder geschlossen wurde, schließt die ZV sofort,
nachdem die Tür ins Schloss gefallen ist.
Schließen Sie das rotschwarze Kabel wie folgt an das Bremslichtkabel Ihres Fahrzeugs an (Sie finden das Kabel am
Bremspedal oder an den Bremsleuchten). Wenn Sie diese Funktion nicht wünschen, isolieren Sie das rotschwarze
Kabel mit etwas Isolierband:
Schließen Sie das rotschwarze Kabel des 24 Pin Steckers wie folgt an das Bremslichtkabel an (Sie
finden das Bremslichtkabel am Schalter am Bremspedal bzw. am Schalter an der Handbremse):
Version II.4
Sperrdiode
87
87 a
85
30
+ 12 V Sicherung 5 A
Masse
Serienmäßige
Innenraumbeleuchtung
86
+ 12 V
Serienmäßiger
Türkontakt
