Am einfachsten ist die Befestigung mit Hilfe von Kabelbindern. Stellen Sie mit Hilfe der beiden Muttern am Kontakt die
richtige Höhe des Kontaktes ein. Der geschlossene Kofferraumdeckel sollte den beweglichen Teil des Kontaktes ca. 1 cm
nach unten drücken.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
10. Anschluss des Neigungssensors (als Zubehör erhältlich):
Der Neigungssensor reagiert auf Änderungen der Fahrzeugstellung nach dem Schärfen der Defender. Er löst Vollalarm aus
wenn jemand versucht, Ihr Fahrzeug anzuheben. Der Neigungssensor sollte mit der Messingschraube nach oben in
Längsrichtung des Fahrzeugs montiert werden. Es bietet sich an, den Sensor unter dem Armaturenbrett an ein Kunststoffteil zu
schrauben. Verbinden Sie ein Kabel des Neigungssensor mit einem guten Massepunkt und klemmen Sie das andere Kabel an

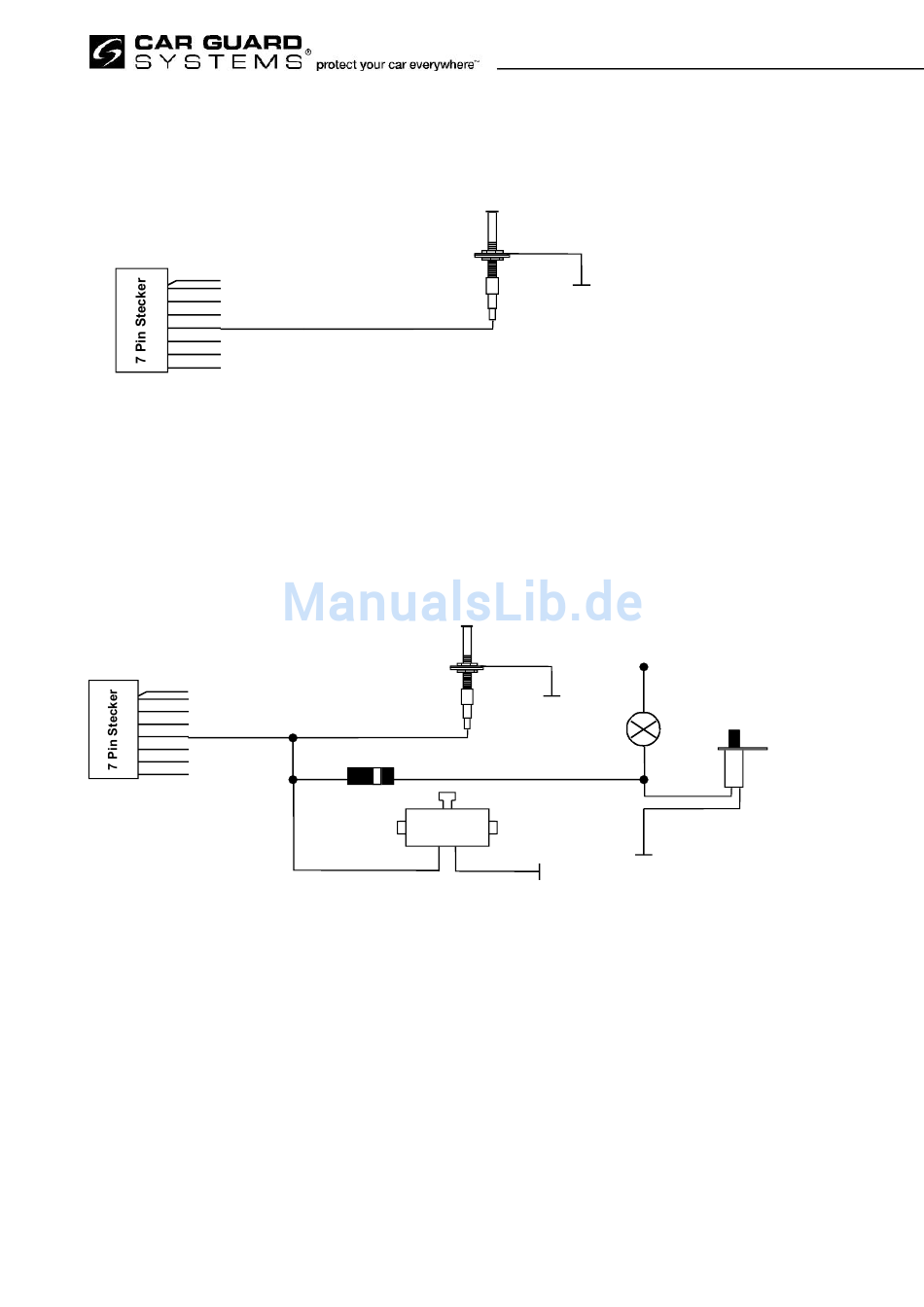

das braunweiße Kabel des 7 Pin Steckers der Defender. In der folgenden Skizze sehen Sie wie ein Neigungssensor an einem
Masse geschaltetem Kofferraumkontakt und nachgerüstetem Motorhaubenkontakt angeschlossen wird.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün

11. Anschluss der Betriebsspannung und des Massekabels:

Wichtig: Stecken Sie die Sicherung erst ein, wenn alles angeschlossen wurde und diese Anleitung Sie dazu
auffordert.
Verbinden Sie das rote Kabel des 9 Pin Steckers mit dem Pluspol der Batterie und sichern Sie es zusätzlich mit einem
Sicherungshalter ab. Die Entfernung zwischen dem Sicherungshalter und der Batterieklemme darf höchstens 20 cm betragen.
Der Kabelquerschnitt dieses Kabels ist abhängig von den angeschlossenen Verbrauchern (Fensterheber, Zusatz Module,
Zugmotoren, etc.). Er sollte mind. 2,5 mm
gewährleisten, müssen Sie das schwarze Kabel des 9 Pin Steckers unbedingt anschließen. Verbinden Sie dieses Kabel
entweder mit einem guten Massepunkt der Karosserie oder direkt mit dem Minuspol der Batterie. Achten Sie auf einen
Kabelquerschnitt von mind. 2,5 mm
Version 5
mitgelieferter
Kofferraumkontakt
mitgelieferter
Motorhaubenkontakt
Sperdiode
Neigungs-
sensor
blau blau
2
betragen. Um einen einwandfreien Betrieb der Defender Compact zu
2
. Zwischen Ihrem gewählten Massepunkt und + 12V sollte von dem Messgerät ungefähr
Masse
+ 12 V
Serienmäßige
Masse
Kofferraumbeleuchtung
Masse
Masse
Serienmäßiger
Kofferraumkontakt
