13. Anschluss der optischen Schärfen/Entschärfen Anzeige:
Sie können bei unserer Defender wählen, ob Sie zur optischen Bestätigung die Blinker oder das Standlicht
verwenden möchten. Bei amerikanischen Fahrzeugen kann aufgrund der Kreuzschaltung der Blinker nur das
Standlicht als optische Anzeige benutzt werden. Wenn Sie die Blinker anschließen möchten, fahren Sie mit 13.a)
fort. Wenn Sie das Standlicht anschließen möchten, fahren Sie mit 13.b) fort.
a) Anschluss der Blinker:
Die Blinklichtkabel befinden sich an der Lenksäule, am oder an der gegenüberliegenden Seite des Blinkerhebels.
Messen Sie an den Blinkerkabeln, ob hier + 12V oder Masse durchgeschaltet wird. Hierzu befestigen Sie das
schwarze Kabel des Messgerätes an einem guten Massepunkt. Stellen Sie das Messgerät auf
Gleichspannungsmessung 20 V ein. Mit dem roten Kabel messen Sie der Reihe nach alle Kabel durch, die am
Blinkerschalter angeklemmt sind. In den meisten Fällen werden die Blinker über + 12V gesteuert.
Es gibt jeweils ein Kabel für den linken und für den rechten Blinkerkreis. Beispiel + 12 V geschalteter Blinker
rechts: Schalten Sie den Blinklichtschalter auf Blinker rechts. Wenn Sie das richtige Kabel messen, muss dieses
Kabel im gleichen Takt + 12V führen, wie der rechte Blinker aufleuchtet. Suchen Sie das Kabel für den linken

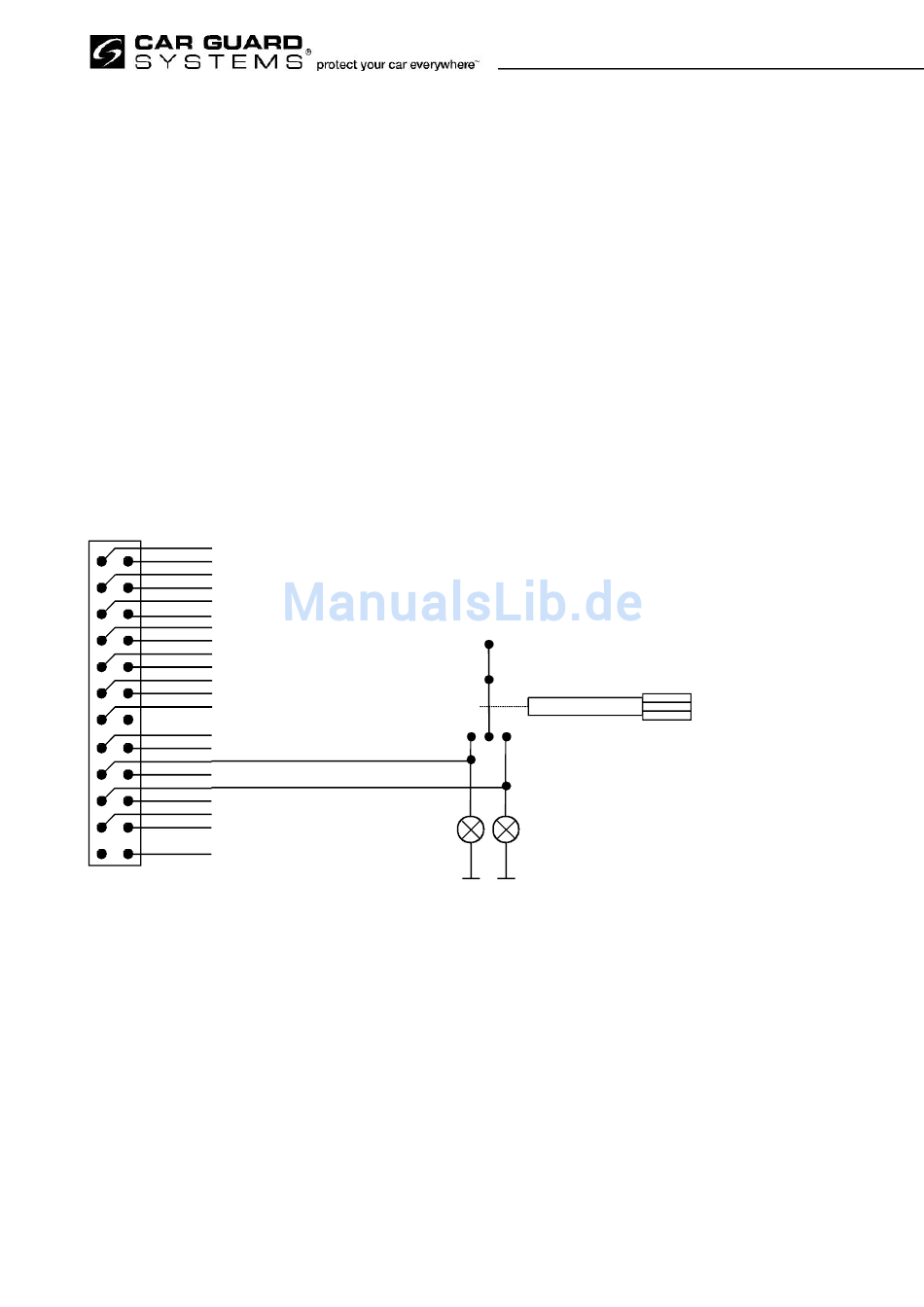

Blinker auf die gleiche Weise. Wenn Sie diese beiden Kabel gefunden haben, durchtrennen Sie eins und
verbinden beide Enden mit einem der beiden weißen Kabel des 24 Pin Steckers. Nun verfahren Sie mit dem
zweiten Blinkerkabel und dem zweiten weißen Kabel des 24 Pin Steckers genauso, wie in
der folgenden Skizze gezeigt.
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
b) Anschluss des Standlichtes:
Der Standlichtanschluss befindet sich am Lichtschalter. Suchen Sie das Kabel, welches bei eingeschaltetem
Standlicht + 12 V durchschaltet. Stellen Sie das Messgerät auf Gleichspannungsmessung 20 V ein. Verbinden Sie
das schwarze Kabel des Messgerätes mit einem guten Massepunkt. Mit dem roten Kabel messen Sie alle Kabel
des Lichtschalters der Reihe nach durch. Wenn Sie das richtige Kabel gefunden haben, verbinden Sie ein weißes
Kabel des 24 Pin Steckers mit dem Standlichtkabel. Das zweite weiße Kabel bleibt frei. Isolieren Sie es mit etwas
Isolierband. Sie dürfen an die weißen Kabel auf gar keinen Fall das Abblendlicht, den Dimmerschalter oder das
Warnblinkrelais anschließen, da der zu hohe Strombedarf die Defender unweigerlich zerstören würde.
Version II.4
+ 12 V
1
2
0
linke
rechte
Blinkerleuchte
Blinkerleuchte
MasseMasse
Blinkerhebel
Seite 16 von 37
