Anschluss Der Zusatzkanäle - Car Guard Systems Defender II Einbauanleitung

Achtung: Die Anlasserunterbrechung funktioniert nur, wenn Sie in der Merkmalprogrammierung 1 den
Punkt 7 mit der Taste 2 und in der Merkmalprogrammierung 2 den Punkt 5 mit der Taste 1
programmieren. Diese sind ab Werk nicht so programmiert. Sie müssen also diese Programmierung
sofort nach Inbetriebnahme vornehmen, da sonst der Funktionstest nicht erfolgreich sein wird.
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun

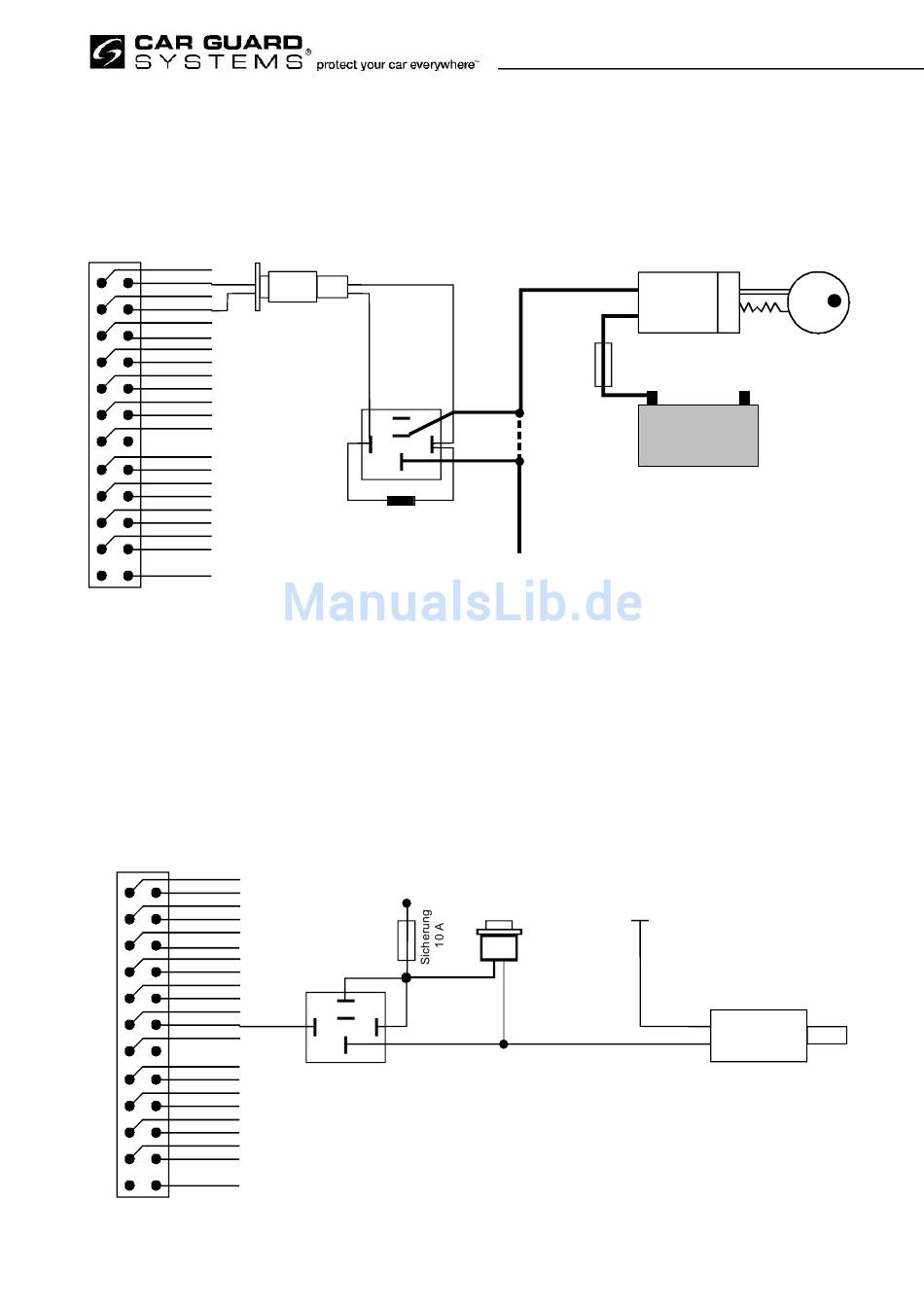

18. Anschluss der Zusatzkanäle:
Diese Zusatzkanäle können für die verschiedensten Module/Funktionen verwendet werden.
Wir zeigen Ihnen anhand einiger Beispiele, was Sie mit den Zusatzkanälen steuern können.
a) Kanal 3: graue Kabel am 24 Pin Stecker
Dieses Kabel liefert einen 1 Sekunden langen Masseimpuls mit max.. 500 mA, wenn Sie 1 Sekunde lang die
Taste 2 Ihrer Fernbedienung drücken. Sie können dieses Kabel z.B. als Ansteuerung für Kofferraumöffner oder
Motorstartsystem verwenden. Verwenden Sie dabei immer ein Relais, wie unten gezeigt.
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
Version II.4
gelb
orange
87
87 a
86
85
30
mitegelieferter Relaissockel
und Relais
+ 12 V
Taster
87
87 a
86
85
30
Zündschloß
Sicherung
+
unterbrechen
Zum Anlasser
Masse
schwarz
grün
-
Batterie
Zugmotor
Seite 24 von 37
