Car Guard Systems Defender II Einbauanleitung Seite 20

Schließen Sie die Module wie folgt an:
Erschütterungssensor, 1 Zonen Radarsensor
Erschütterungssensor, 2 Zonen Radarsensor
Erschütterungssensor, 2 Zonen Radarsensor, englisches Sprachmodul
Erschütterungssensor, 2 Zonen Radarsensor, besprechbares Sprachmodul

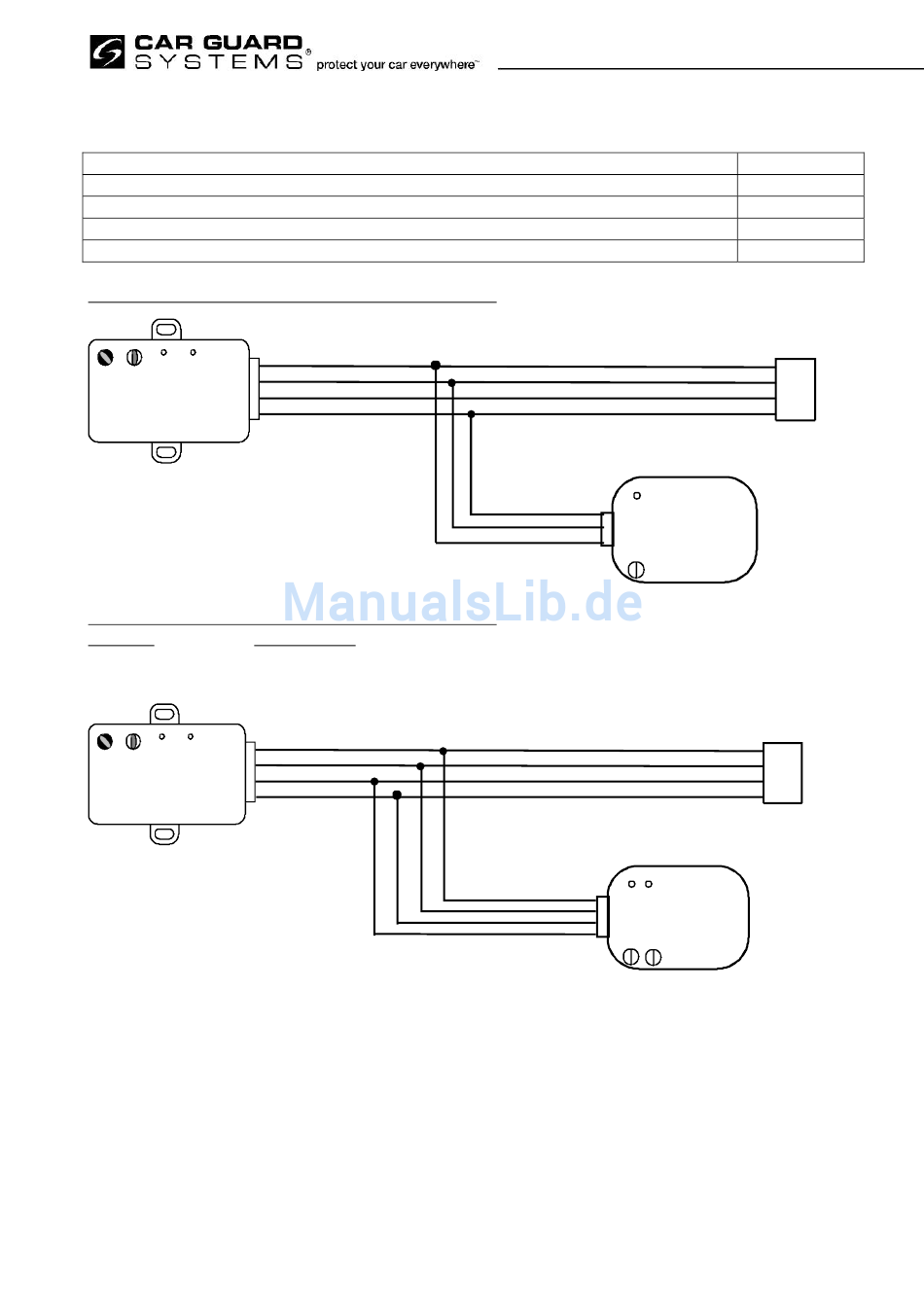

Skizze 1: Erschütterungssensor und 1 Zonen Radarsensor
Vor-
Voll-
alarm
alarm
2 Stufen
Erschütterungssensor
Skizze 2: Erschütterungssensor und 2 Zonen Radarsensor
ACHTUNG: Beachten Sie die Reihenfolge der Kabel (unabhängig von der Farbe)! Schließen Sie immer das 3. Kabel
des 2 Zonen Radarsensors an das 4. Kabel des Erschütterungssensors und das 4. Kabel des 2 Zonen Radarsensors
an das 3. Kabel des Erschütterungssensors.
rot
schwarz
Vor-
Voll-
alarm
weiß
alarm
blau
2 Stufen
Erschütterungssensor
Achtung: Anstelle der Löt- oder
Quetschverbindungen können
Sie auch das Y-Kabel für die
Defender verwenden (Zubehör)!
Version II.4
Ausstattung
rot
schwarz
weiß
blau
schwarzweiß
rot
1 Zonen
LED
schwarz
Radarsensor
schwarzrot
schwarzrot
rot grün
schwarz
2 Zonen
LED
schwarzweiß
Radarsensor
schwarzblau
Skizze
1
2
3
4
Stecker zur
Defender
Haupteinheit
Stecker zur
Defender
Haupteinheit
Seite 20 von 37
