Typ 5: Vakuum System mit einem Steuerkabel
Dieses System besteht aus mind. 3 Kabeln, es wird aber nur von einem Kabel gesteuert. Die anderen Kabel sind
Versorgungskabel (dauerhaft +12V und Masse). Das Steuerkabel führt bei geschlossener ZV + 12 V und bei
geöffneter ZV Masse, oder umgekehrt. Sie finden das Steuerkabel immer am Türschloss oder am Stellmotor in der
Fahrertür. Achten Sie darauf, dass Sie den Vakuumschlauch nicht beschädigen. Dieser ist immer etwas dicker als
ein Kabel und aus hartem Kunststoff. Wenn Sie das Steuerkabel gefunden haben, durchtrennen Sie es. Die ZV darf
nun von der Fahrerseite aus nicht mehr funktionieren, wenn Sie mit dem Schlüssel öffnen oder schließen.
Bei diesem Typ wird manchmal ein 1 Sekunden Impuls, manchmal aber auch ein 3 Sekunden Impuls zum
Ansteuern benötigt (siehe Merkmalprogrammierung). Nur wenn sich bei dem serienmäßig eingestellten 1
Sekunden Impuls nicht alle Türen richtig schließen, sollten sie den 3 Sekunden Impuls programmieren.

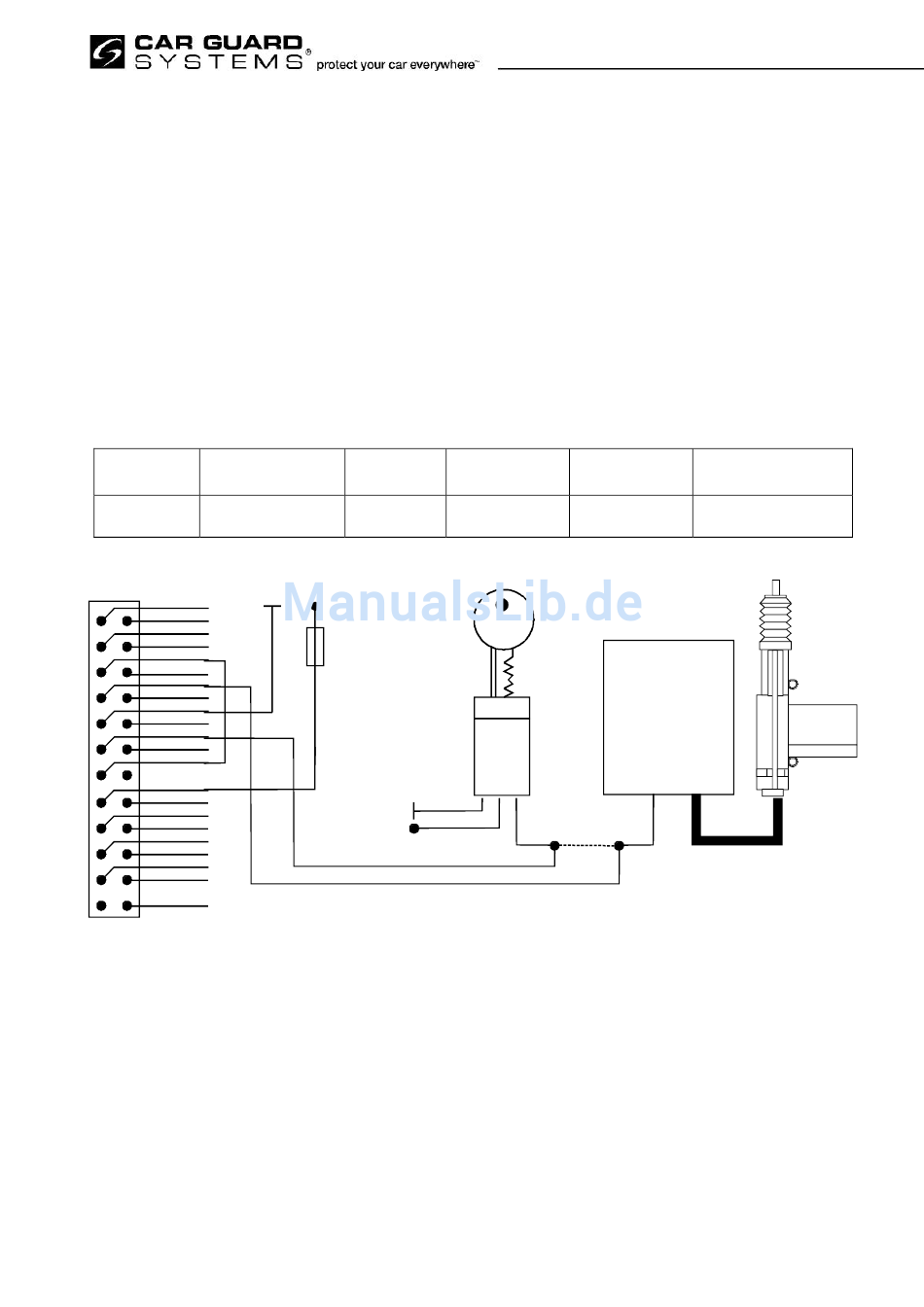

Schließen Sie die ZV wie folgt an den 24 Pin Stecker an:
Kabel
Kabelfarbe
bitte eintragen
1
24 Pin Stecker
Masse
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
Achtung: Wenn die Funktion Öffnen und Schließen jetzt vertauscht ist, müssen Sie den +12V Anschluss
(blaugelb) mit dem Masseanschluss (grüngelb) am 24 Pin Stecker vertauschen.
----------------------------------------------------------------------------------------------------------------------------
Version II.4
Ruhe
Schließen
---------
+ 12 V
Sicherung
5 A
Masse
+ 12 V
Öffnen
+ 12 V
0 V
konstant
konstant
Zentralverriegelungs-
Türschloß
kompressor
Fahrerseite
unterbrechen
Funktion
Schließen/Öffnen
der ZV
ZV Motor
Vakuumschlauch
Seite 33 von 37
