9. Anschluss des Kofferraumkontaktes:

Wenn Sie keinen serienmäßigen Kofferraumkontakt haben, fahren Sie jetzt mit 9.c) fort. Stellen Sie das Messgerät
auf Gleichspannungsmessung 20 V. Klemmen Sie das schwarze Kabel des Messgeräts an einen guten Massepunkt.
Halten Sie das rote Kabel des Messgeräts an ein Kabel des Kofferraumkontakts oder der Kofferraumleuchte. Wenn
Ihnen das Messgerät bei offenem Kofferraum 0 V und bei geschlossenem Kofferraum +12 V anzeigt, haben Sie ein
Masse geschaltetes System. Schließen Sie den Kofferraumkontakt dann wie unter a) gezeigt an. Wenn das
Messgerät bei offenem Kofferraum +12 V und bei geschlossenem Kofferraum 0 V anzeigt, haben Sie ein +12V
geschaltetes System. Schließen Sie den Kofferraumkontakt dann wie unter b) gezeigt an. Wenn das Kabel, an dem
Sie gemessen haben, keine Spannungsänderung anzeigt, nehmen Sie ein anderes Kabel am Kofferraumkontakt oder
an der Kofferraumleuchte und wiederholen Sie den Messvorgang.
a) Sie haben also ein serienmäßiges Masse geschaltetes System. Verbinden Sie den serienmäßigen
Kofferraumkontakt wie folgt mit dem blauen Kabel des 24 Pin Steckers.
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
violett
blaugelb
braun
grünrot
grau
grünweiß
blau
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun

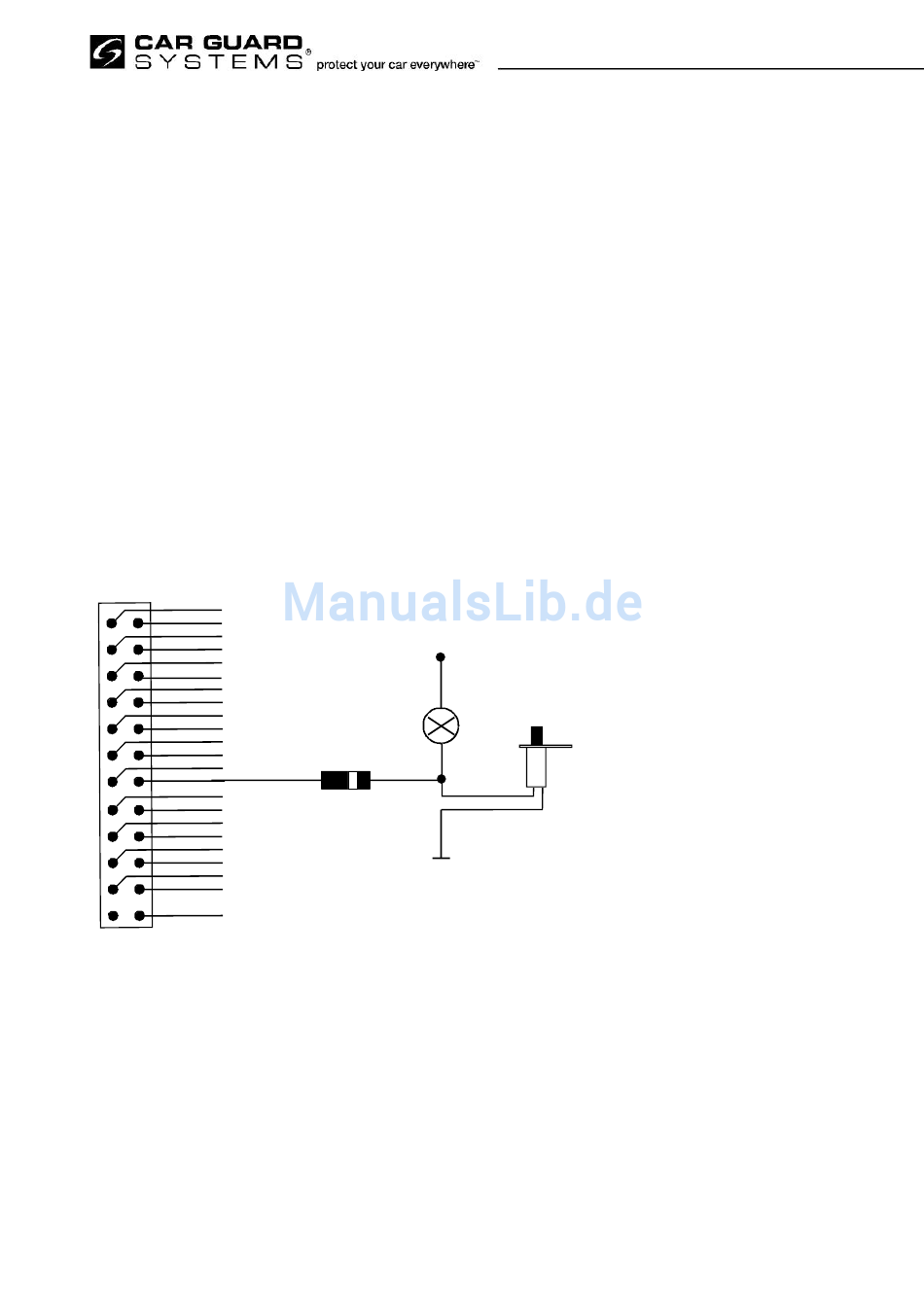

b) Sie haben also ein serienmäßiges + 12 V geschaltetes System. Verbinden Sie den serienmäßigen
Kofferraumkontakt wie folgt mit dem violetten Kabel des 24 Pin Steckers.
Version II.4
+ 12 V
Serienmäßige
Kofferraumbeleuchtung
Sperrdiode
Masse
Serienmäßiger
Kofferraumkontakt
