Typ 1: nachgerüstete Stellmotoren
Dieser Anschlusstyp ist für Fahrzeuge gedacht, die serienmäßig keine Zentralverriegelung eingebaut haben. Sie
haben bei der Defender zwei Möglichkeiten, diese nachgerüsteten Motoren anzuschließen: a) Beim Schärfen und
Entschärfen werden gleichzeitig alle Türen geöffnet und geschlossen. b) Beim Schärfen werden alle Türen
geschlossen. Beim Öffnen wird beim 1. Tastendruck nur die Fahrertür geöffnet. Erst beim 2. Tastendruck (innerhalb
von 3 Sekunden) werden auch die anderen Türen geöffnet. Dieser Anschlusstyp darf nur mit einem
Türverriegelungsimpuls von 1 Sekunde betrieben werden, wie er bei der Defender im
Lieferzustand eingestellt ist (siehe Merkmalprogrammierung).

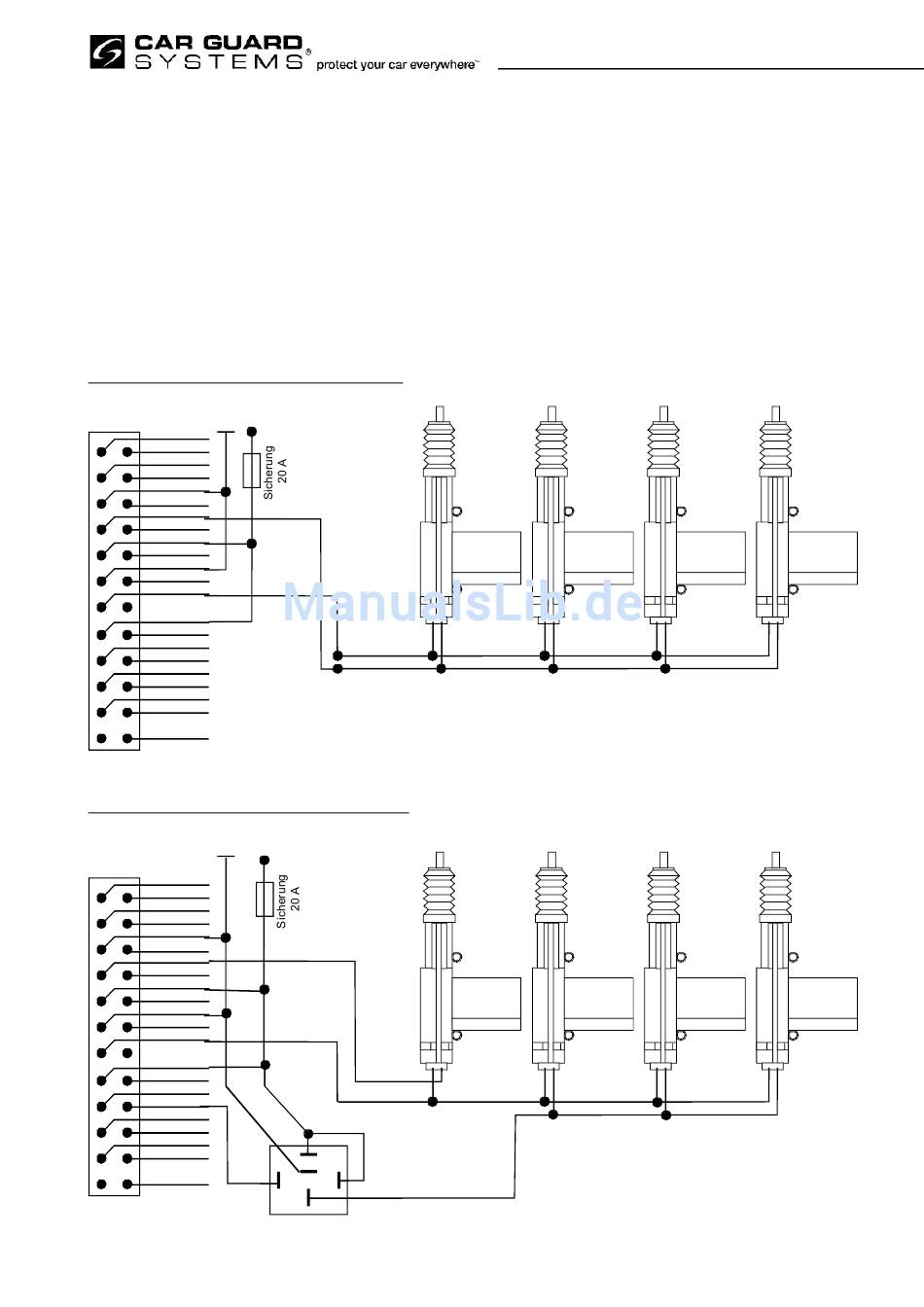

Schließen Sie die nachgerüsteten Stellmotoren (Zubehör) wie folgt an den 24 Pin Stecker an:
a) Öffnen und Schließen aller Türen gleichzeitig:
24 Pin Stecker
Masse + 12 V
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
----------------------------------------------------------------------------------------------------------------------------
b) Fahrertür und restliche Türen getrennt Öffnen:
Masse + 12 V
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
Version II.4
Zentralverriegelungs-
stellmotoren
grün
blau
Fahrertür
Zentral-
verriegelungs-
stellmotoren
blau
grün
87
87 a
85
86
30
Beifahrer- und hintere Türen
