Car Guard Systems Defender II Einbauanleitung Seite 31

Typ 3: 3 Kabel System mit positiver Steuerung bzw. Vakuum System mit 3 Kabeln positiv
Dieses System besteht aus 3 Kabeln, bei denen 1 Kabel konstant +12V führt, die zwei anderen im Ruhezustand
jedoch 0 V, aber keine Masse führen. Beim Schließen bzw. Öffnen wird auf jeweils eins der beiden Kabel +12V
geschaltet. Dies jedoch nur solange, wie Sie den Türschlüssel auf Schließen bzw. Öffnen halten (Impulsgesteuert).
Sie finden diese Kabel am Türschloss der Fahrertür.
Dieser Anschlusstyp darf nur mit einem Türverriegelungsimpuls von 1 Sekunde betrieben werden, wie er bei
der Defender im Lieferzustand eingestellt ist (siehe Merkmalprogrammierung).

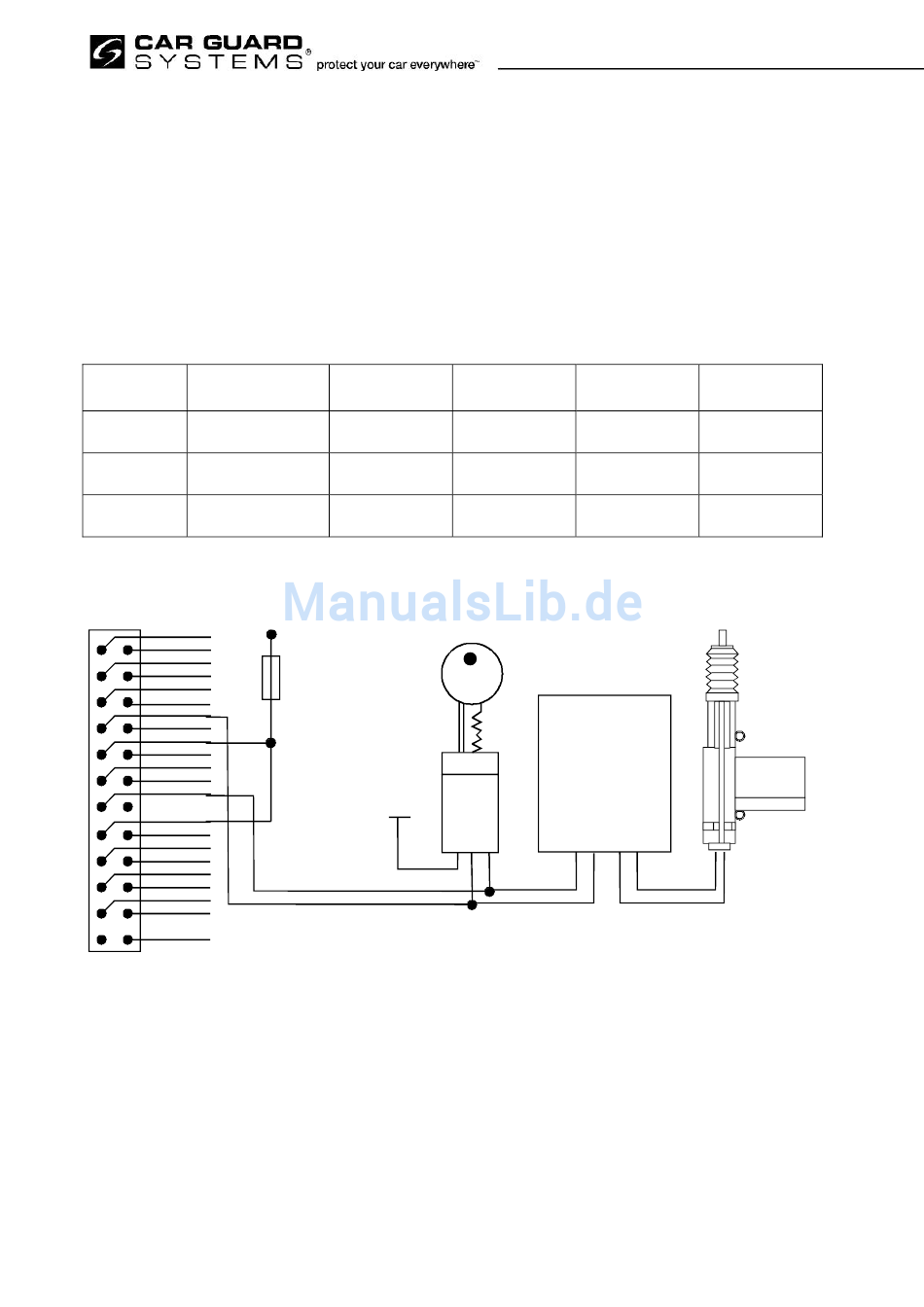

Schließen Sie die ZV wie folgt an den 24 Pin Stecker an:
Kabel Kabelfarbe
bitte eintragen
1
2
3
+ 12 V
24 Pin Stecker
Dauerplus
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
----------------------------------------------------------------------------------------------------------------------------
Version II.4
Ruhe
+ 12 V
0 V aber
keine Masse
0 V0 V aber
keine Masse
Sicherung
5 A
Türschloß
+ 12 V
Fahrertür
Dauerplus
Schließen
Öffnen
Schließen Öffnen
+ 12 V + 12 V
0 V aber + 12 V
keine Masse Impuls
+ 12 V 0 V aber
Impuls keine Masse
serienmäßige
Zentralverriegelungs-
steuereinheit
Funktion
+ 12 V
Versorgung
Öffnen der
ZV
Schließen der
ZV
Zentralverriegelungs-
stellmotoren
