c) Sie haben also keinen serienmäßigen Kofferraumkontakt. Bohren Sie ein 8 mm großes Loch für den
Kofferraumkontakt (als Zubehör erhältlich). Kontrollieren Sie vorher, ob an dieser Stelle der Kontakt von dem
Kofferraumdeckel auch gedrückt wird und ob bei gedrücktem Kontakt innerhalb des Fahrzeugs genügend Platz für
den Kontakt ist. Legen Sie ein Kabel von einem guten Massepunkt zum Kofferraumkontakt und befestigen Sie das
Kabel mit einer Öse unter den Unterlegscheiben des Kofferraumkontaktes. Sollte die Stelle des Bohrlochs aus
Metall sein, so ist es ausreichend, die Fläche um die Bohrung herum vom Lack zu reinigen, so dass die
Unterlegscheiben Kontakt mit Karosserie haben. Löten Sie nun das blaue Kabel des 24 Pin Steckers an den
Kofferraumkontakt (bei Bedarf verlängern). Nun stecken Sie den Kontakt in das gebohrte Loch und schrauben d
diesen fest. Verlegen Sie das Kabel wenn möglich an schon vorhandenen Kabelbäumen entlang. Am einfachsten
ist die Befestigung mit Hilfe von Kabelbindern. Stellen Sie nun mit Hilfe der beiden Muttern am Kontakt die richtige
Höhe des Kontaktes ein. Der geschlossene Kofferraumdeckel sollte den beweglichen Teil des
Kontaktes ca. 1 cm nach unten drücken.
24 Pin Stecker
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
violett
blaugelb
braun
grünrot
grau
grünweiß
blau
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
Version II.4

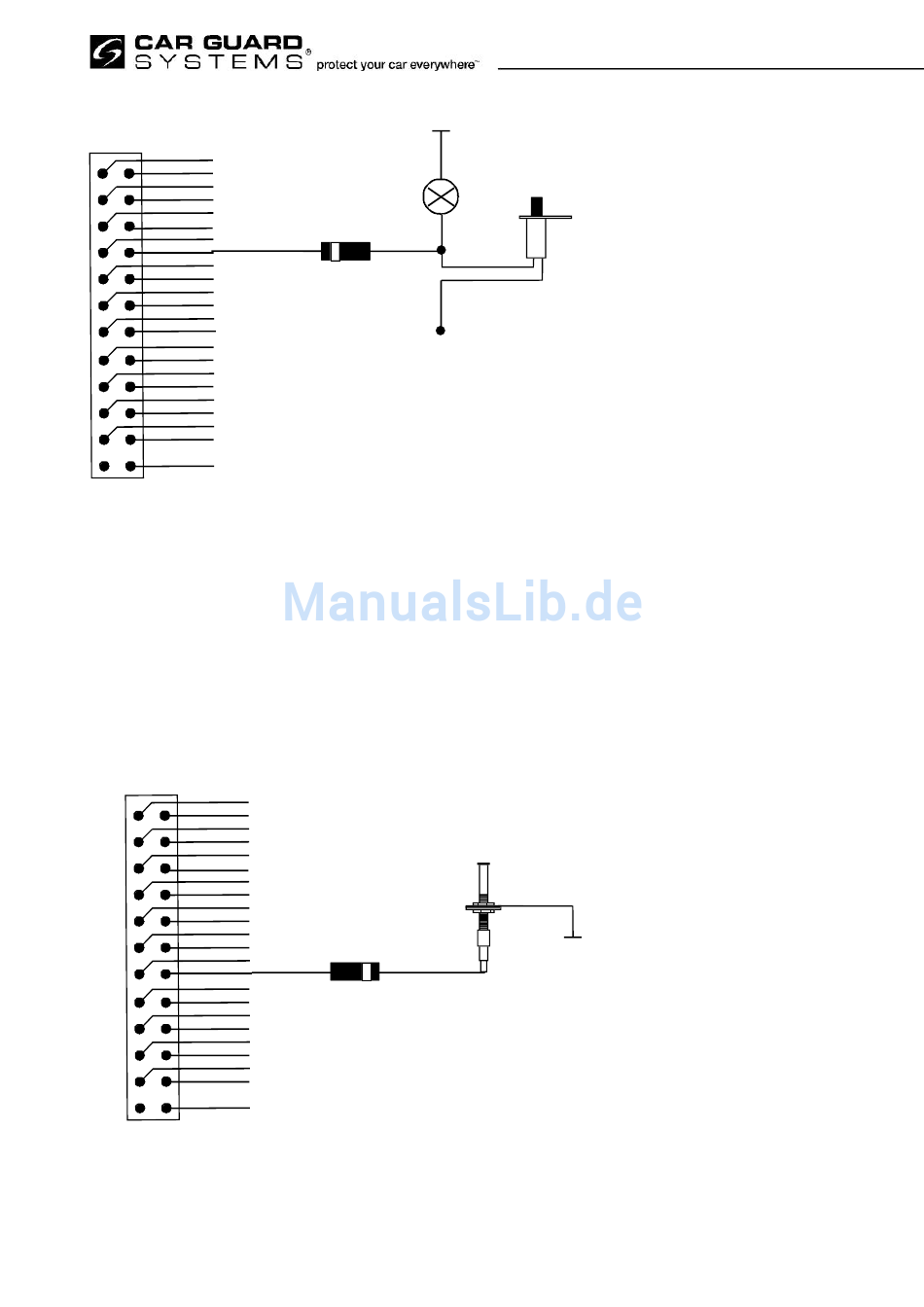

Masse
Serienmäßige
Kofferraumbeleuchtung
Sperrdiode
+ 12 V
als Zubehör erhältlicher
Kofferraumkontakt
Sperrdiode
Serienmäßiger
Kofferraumkontakt
Masse
