Funktion - Car Guard Systems Defender II Einbauanleitung

Typ 2: 3 Kabel System mit negativer Steuerung bzw. Vakuum System mit 3 Kabeln negativ
Dieses System besteht aus 3 Kabeln, bei denen 1 Kabel konstant Masse führt, die zwei anderen im Ruhezustand
jedoch + 12 V oder 0 V, aber keine Masse führen. Beim Schließen bzw. Öffnen wird auf jeweils eins der beiden
Kabel Masse geschaltet. Dies jedoch nur solange, wie Sie den Türschlüssel auf Schließen bzw. Öffnen halten
(Impulsgesteuert). Sie finden diese Kabel am Türschloss der Fahrertür.
Dieser Anschlusstyp darf nur mit einem Türverriegelungsimpuls von 1 Sekunde betrieben werden, wie er bei
der Defender im Lieferzustand eingestellt ist (siehe Merkmalprogrammierung).

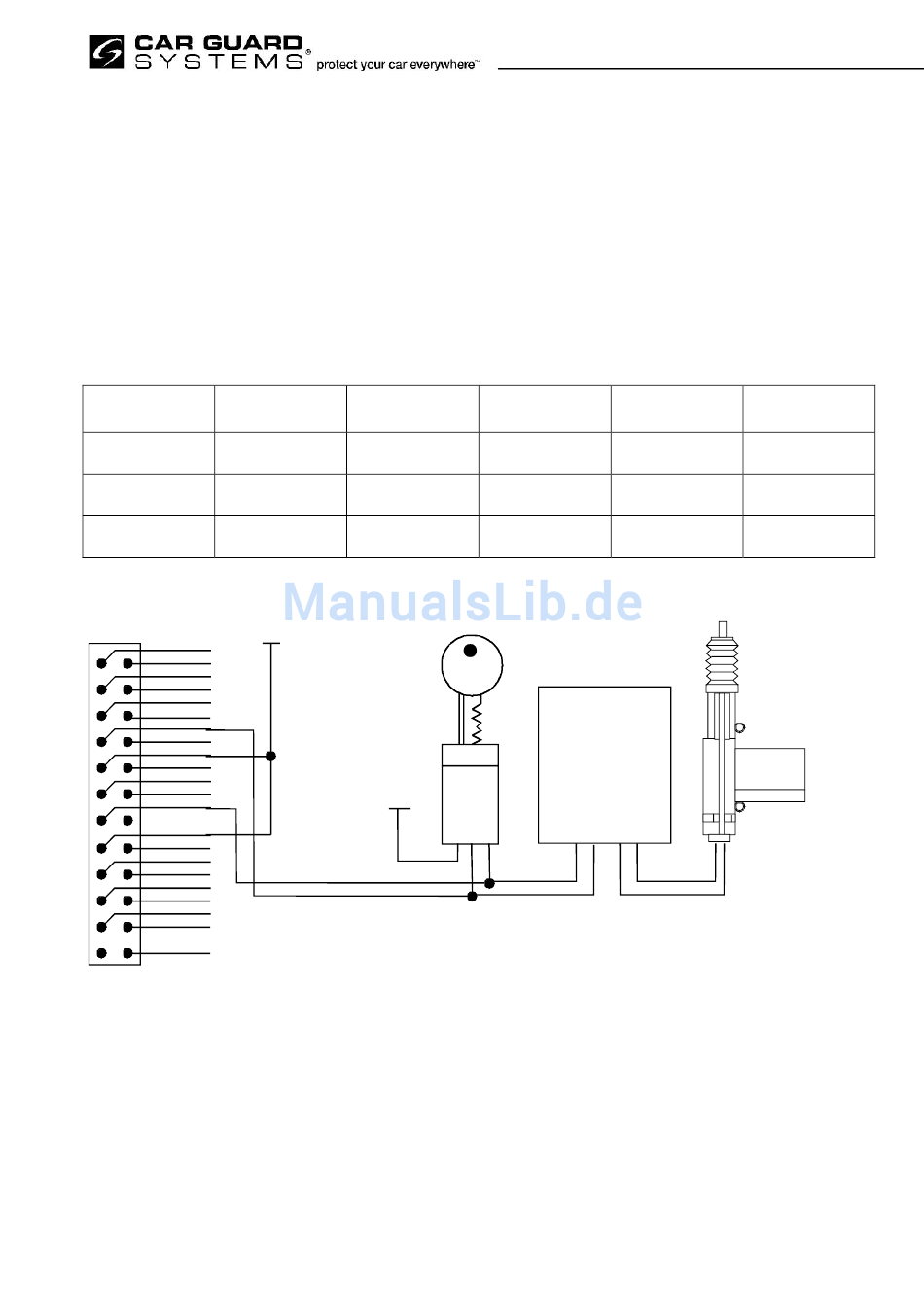

Schließen Sie die ZV wie folgt an den 24 Pin Stecker an:
Kabel Kabelfarbe
bitte eintragen
1
2
3
24 Pin Stecker
Masse
rot
gelb
schwarz
orange
blaurot
grün
blauweiß
blau
blaugelb
braun
grünrot
grau
grünweiß
grüngelb
braunweiß
weiß
blauschwarz
weiß
grünschwarz
rotschwarz
blaubraun
grünbraun
----------------------------------------------------------------------------------------------------------------------------
Version II.4
Ruhe
Masse
+ 12V oder 0V
keine Masse
+ 12V oder 0V
keine Masse
Türschloß
Fahrertür
Masse
Schließen
Öffnen
Schließen Öffnen
Masse Masse
+ 12V oder 0V Masse
keine Masse Impuls
Masse + 12V oder 0V
Impuls keine Masse
serienmäßige
Zentralverriegelungs-
steuereinheit

Funktion

Masse
Versorgung
Öffnen der
ZV
Schließen der ZV
Zentralverriegelungs-
stellmotoren
Seite 30 von 37
