die gleiche Spannung angezeigt werden, wie an den Batteriepolen. Sie können mehrere kleine andere Verbraucher mit an diese
Sicherung anschließen. Großverbraucher (Fensterheber, Kofferraumöffner, ZV, usw.) müssen extra abgesichert werden.
rot
schwarz
grünweiß
grünweiß
blau
grün
violet
grau
weiß
rot
12. Anschluss der optischen Schärfen/Entschärfen Anzeige:
Sie können bei unserer Defender Compact wählen, ob Sie zur optischen Bestätigung die Blinker oder das Standlicht verwenden
möchten. Bei amerikanischen Fahrzeugen kann aufgrund der Kreuzschaltung der Blinker nur das Standlicht als optische
Anzeige benutzt werden. Wenn Sie die Blinker anschließen möchten, fahren Sie mit 12.a) fort. Wenn Sie das Standlicht
anschließen möchten, fahren Sie mit 12.b) fort.
a) Anschluss der Blinker:
Die Blinklichtkabel befinden sich an der Lenksäule, am oder an der gegenüberliegenden Seite des Blinkerhebels. Messen Sie
an den Blinkerkabeln, ob hier + 12V oder Masse durchgeschaltet wird. Befestigen Sie das schwarze Kabel des
Messgerätes an einem guten Massepunkt. Stellen Sie das Messgerät auf Gleichspannungsmessung 20 V ein.
Mit dem roten Kabel messen Sie der Reihe nach alle Kabel durch, die am Blinkerschalter angeklemmt sind. In den meisten
Fällen werden die Blinker über + 12V gesteuert. Es gibt jeweils ein Kabel für den linken und für den rechten Blinkerkreis.
Beispiel + 12 V geschalteter Blinker rechts: Schalten Sie den Blinklichtschalter auf Blinker rechts. Wenn Sie das richtige
Kabel messen, muss dieses Kabel im gleichen Takt + 12V führen, wie der rechte Blinker aufleuchtet. Suchen Sie das Kabel
für den linken Blinker auf die gleiche Weise. Wenn Sie diese beiden Kabel gefunden haben, durchtrennen Sie eins und

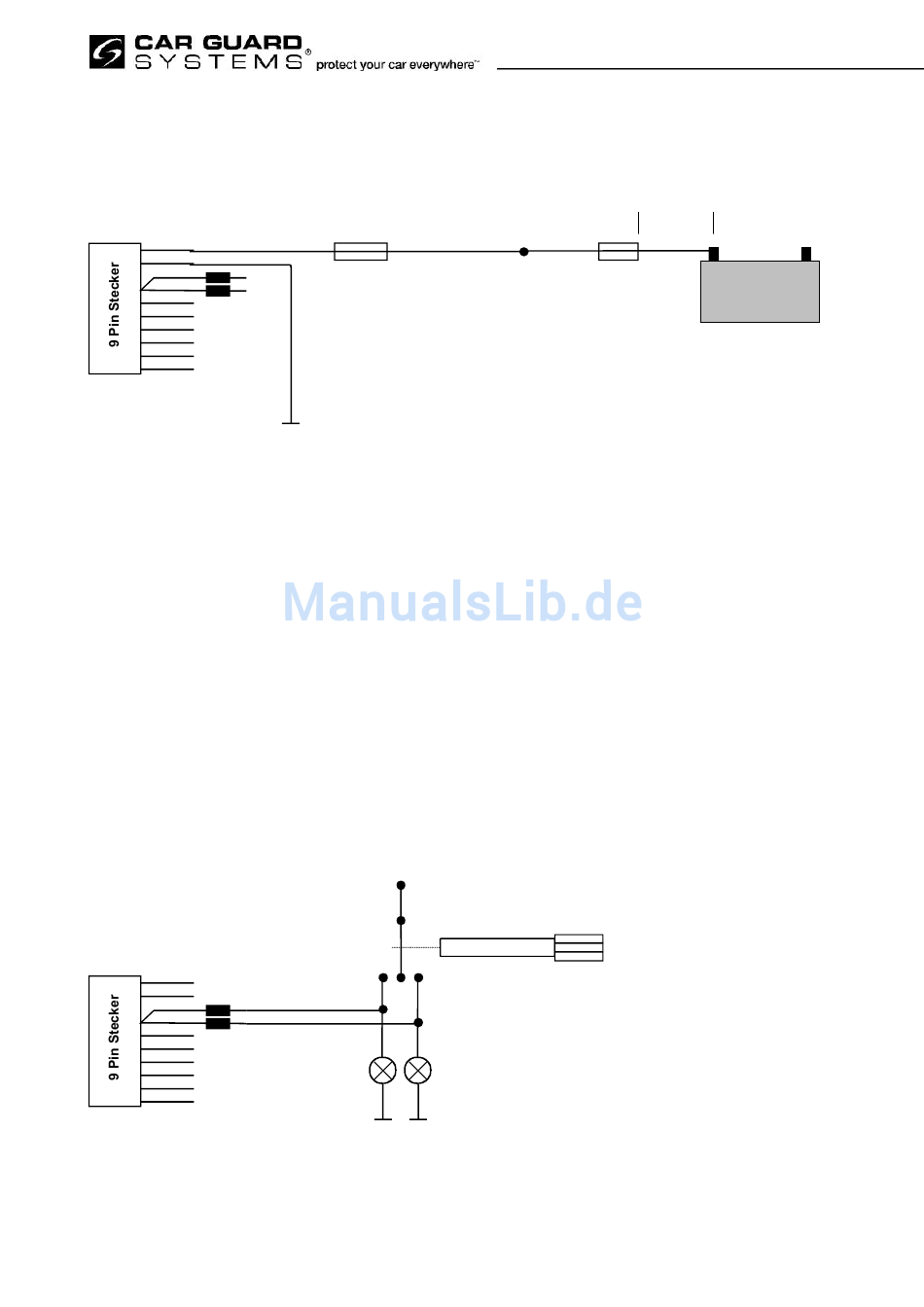

verbinden beide Enden mit einem grünweißen Kabel des 9 Pin Steckers. Verfahren Sie mit dem zweiten Blinkerkabel und
dem anderen grünweißen Kabel des 9 Pin Steckers genauso, wie in der Skizze auf der nächsten Seite gezeigt:
rot
schwarz
integrierte Sperrdioden
grünweiß
grünweiß
blau
grün
violet
grau
weiß
rot
Version 5
Sicherung 10 A
Masse
+ 12 V
1 2
0
linke rechte
Blinkerleuchte Blinkerleuchte
MasseMasse
Sicherung 20 A
Blinkerhebel
max. 20 cm
+ -
Batterie
Seite 12 von 29
