9. Anschluss des Kofferraumkontaktes:

Wenn Sie keinen serienmäßigen Kofferraumkontakt haben, fahren Sie jetzt mit 9.c) fort. Stellen Sie das Messgerät auf
Gleichspannungsmessung 20 V. Klemmen Sie das schwarze Kabel des Messgeräts an einen guten Massepunkt. Halten Sie das
rote Kabel des Messgeräts an ein Kabel des Kofferraumkontakts oder der Kofferraumleuchte. Wenn Ihnen das Messgerät bei
offenem Kofferraum 0 V und bei geschlossenem Kofferraum +12 V anzeigt, haben Sie ein Masse geschaltetes System.
Schließen Sie den Kofferraumkontakt dann wie unter a) gezeigt an. Wenn das Messgerät bei offenem Kofferraum +12 V und
bei geschlossenem Kofferraum 0 V anzeigt, haben Sie ein +12V geschaltetes System. Schließen Sie den Kofferraumkontakt
dann wie unter b) gezeigt an. Wenn das Kabel, an dem Sie gemessen haben, keine Spannungsänderung anzeigt, nehmen Sie
ein anderes Kabel am Kofferraumkontakt oder an der Kofferraumleuchte und wiederholen Sie den Messvorgang.

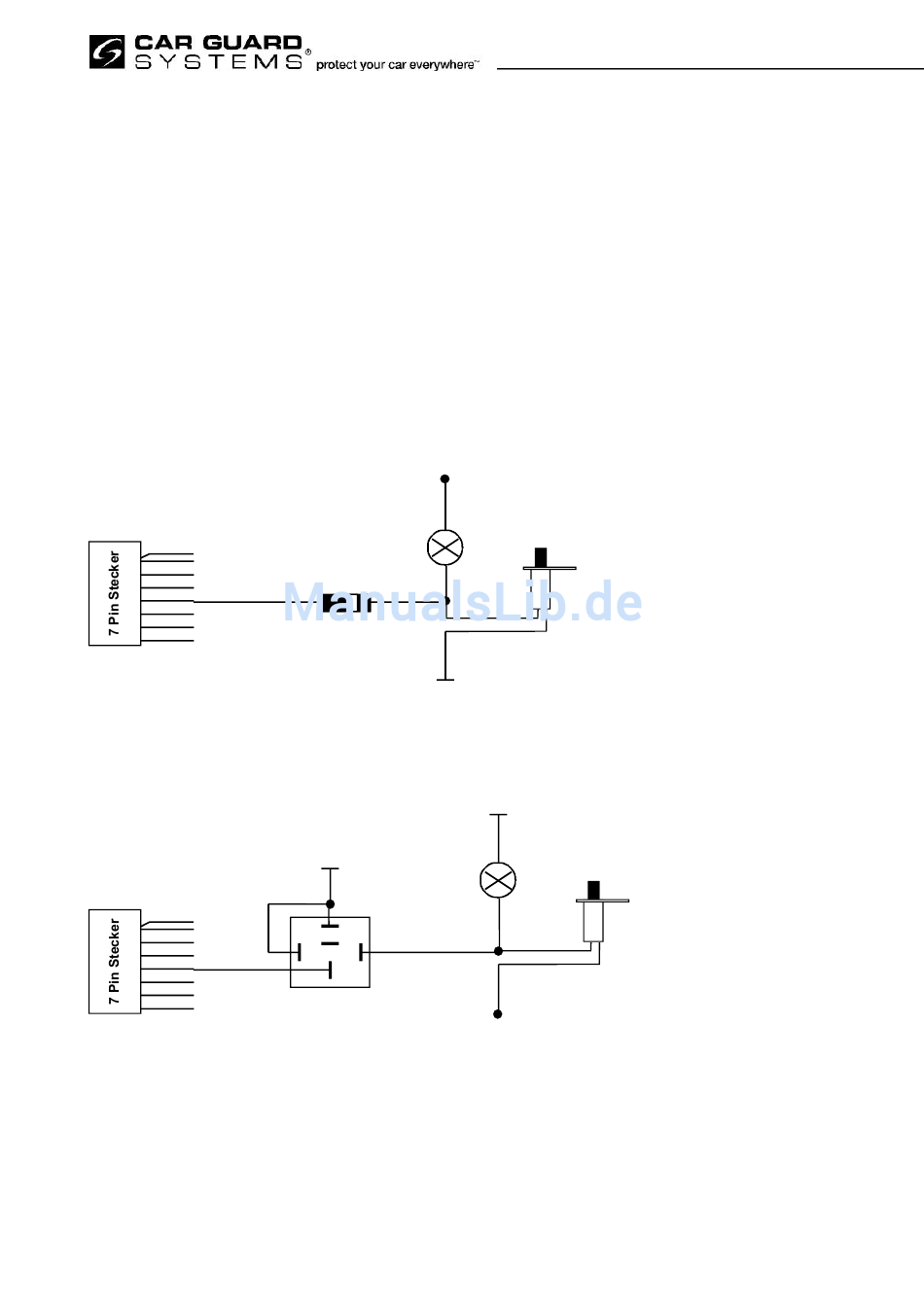

a) Sie haben ein serienmäßiges Masse geschaltetes System. Verbinden Sie den serienmäßigen Kofferraumkontakt wie folgt mit
dem braunweißen Kabel des 7 Pin Steckers.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
b) Sie haben ein serienmäßiges + 12 V geschaltetes System. Verbinden Sie den serienmäßigen Kofferraumkontakt wie folgt mit
dem braunweißen Kabel des 7 Pin Steckers.
blau
gelb
weißrot
braunweiß
braunschwarz
weiß
grün
c) Wenn Sie keinen serienmäßigen Kofferraumkontakt haben, Bohren Sie ein 8 mm großes Loch für den Kofferraumkontakt (als
Zubehör erhältlich). Kontrollieren Sie vorher, ob an dieser Stelle der Kontakt von dem Kofferraumdeckel auch gedrückt wird
und ob bei gedrücktem Kontakt innerhalb des Fahrzeugs genügend Platz für den Kontakt ist. Legen Sie ein Kabel
von einem guten Massepunkt zum Kofferraumkontakt und befestigen Sie das Kabel mit einer Öse unter den
Unterlegscheiben des Kofferraumkontaktes. Sollte die Stelle des Bohrlochs aus Metall sein, so ist es ausreichend, die Fläche
um die Bohrung herum vom Lack zu reinigen, so dass die Unterlegscheiben Kontakt mit Karosserie haben. Stecken Sie
den Kontakt in das gebohrte Loch und schrauben diesen fest. Löten Sie das braunweiße Kabel des 7 Pin Steckers an den
Kofferraumkontakt (bei Bedarf verlängern).Verlegen Sie das Kabel möglichst an schon vorhandenen Kabelbäumen entlang.
