Rozložení

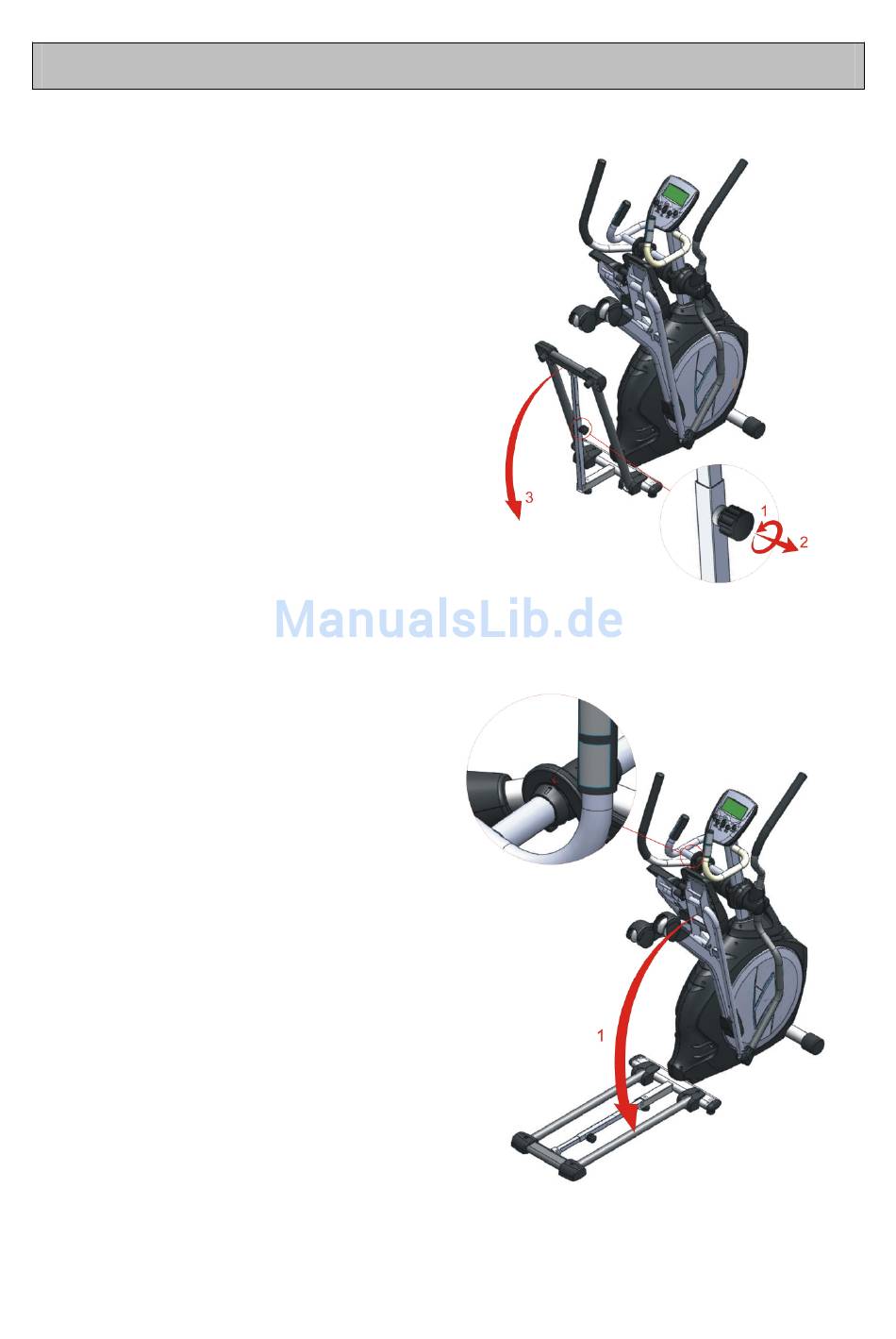

Krok I
1. Otočením proti směru hodinových
ručiček uvolněte zajišťovací šroub
(145).
2. Zajišťovací šroub (145) vytáhněte ven,
aby došlo k uvolnění západky.
3. Sklopte sestavu kolejnice (15) dolů,
dokud nezapadne zajišťovací šroub
(145), a utáhněte šroub otočením ve
směru hodinových ručiček.
Krok II
1. Vyrovnejte šipku na háčku (146) se
zářezem na levém příchytném bloku
(148) (viz detailní pohled), jednou
rukou přidržte kryt posuvného kola
(52) a vytáhněte hák (146) trochu
nahoru, aby se uvolnil z krytu pro
zavěšení háčku (150), a umístěte
posuvné kolečko na kolejnici.
Pozn.: Tento krok je nutno provádět
jako při skládání, ale v obráceném
pořadí, tj. první část, kterou složíte,
bude tou poslední, kterou budete
rozkládat, a naopak. Pokud dojde k
uvíznutí ramene pedálu, zkuste
nejprve druhou stranu.
