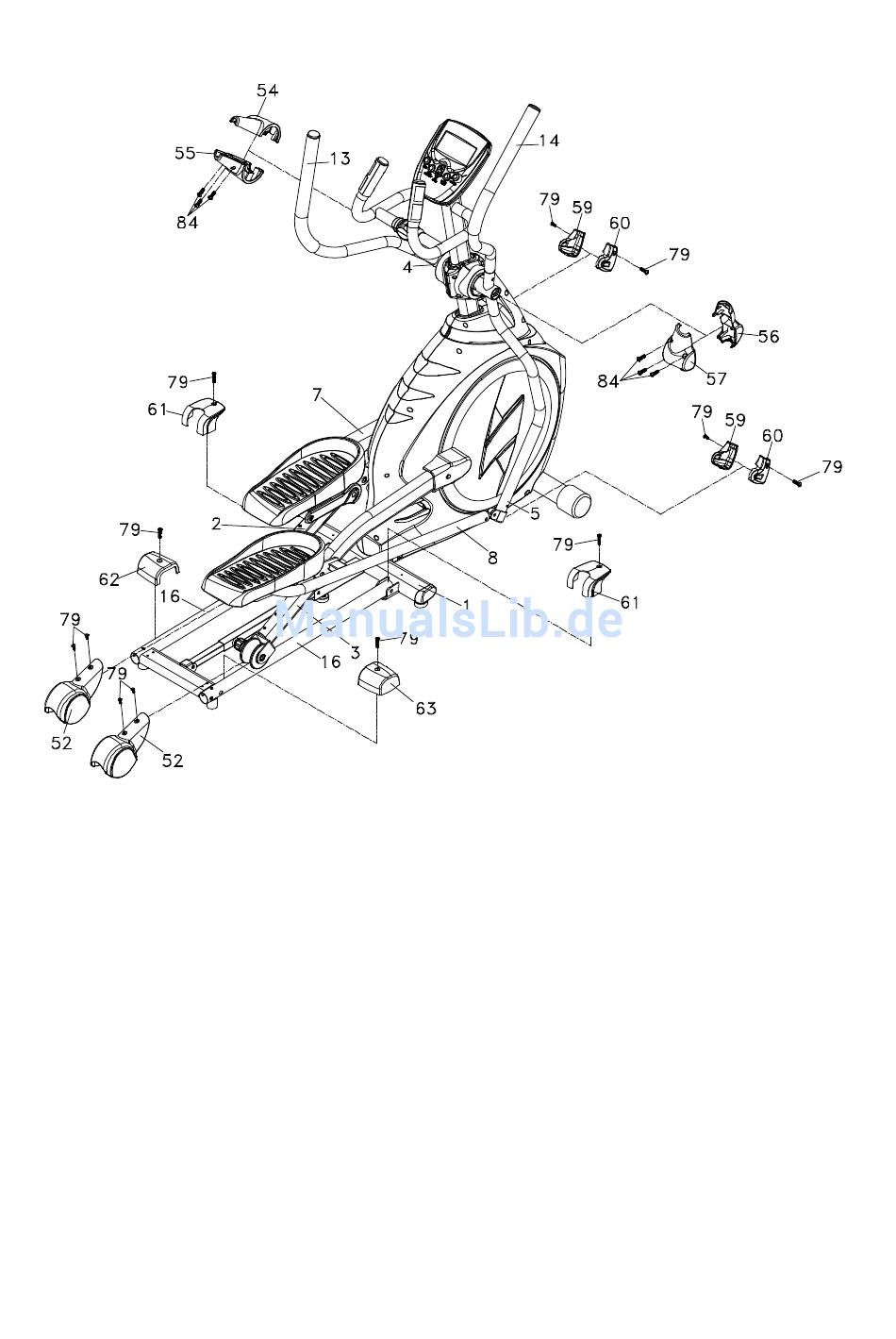

Krok 4 – Montáž plastových dílů
1. K montáži krytu spojovacího ramene A (L) (59) a krytu spojovacího ramene B (R) (60) na spodní
madla (4, 5) na každé straně použijte čtyři šrouby s křížovou hlavou M5 × 15mm (79)
a kombinovaného šroubováku pro imbusové šrouby M5 a šrouby s křížovou hlavou (108).
2. K montáži krytů posuvných koleček (52) na levé a pravé rameno pedálu (2, 3) použijte čtyři
šrouby s křížovou hlavou M5 × 15 mm (79) a kombinovaného šroubováku pro imbusové
šrouby M5 a šrouby s křížovou hlavou (108).
3. Přední kryt madla (L) (54) a zadní kryt madla (L) (55) uchyťte třemi šrouby do plechu Ø3,5 × 12
mm (84) na ložiskové těleso na spodním madlu (L) (4) pomocí kombinovaného šroubováku pro
imbusové šrouby M5 a šrouby s křížovou hlavou (108).. Postup opakujte pro přední kryt madla
(R) (56) a zadní kryt madla (R) (57) na pravé straně.
4. Dvěma šrouby s křížovou hlavou M5 × 15mm (79) uchyťte kryty středního stabilizátoru (61) na
zadním stabilizátoru a na každé straně hlavního rámu (1) pomocí kombinovaného šroubováku
pro imbusové šrouby M5 a šrouby s křížovou hlavou (108).
5. Jedním šroubem s křížovou hlavou M5 × 15mm (79) uchyťte kryt zadního stabilizátoru (L) (62)
na kolejnicové trubce (16) pomocí kombinovaného šroubováku pro imbusové šrouby M5 a
šrouby s křížovou hlavou (108). Postup opakujte pro kryt zadního stabilizátoru (R) (63) na
druhé straně.
