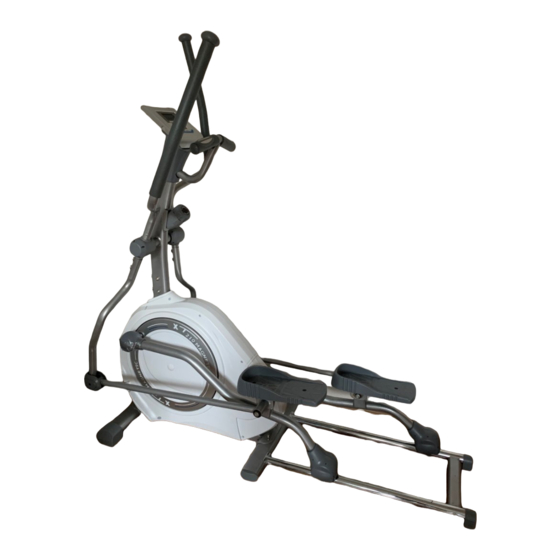

- Seite 1 XT 210 CROSSTRAINER...
- Seite 2 Slovensky Magyar © The owner’s manual is only for the customer reference. ENERGETICS can not guarantee for mistakes occurring due to translation or change in technical specification of the product. © Die Gebrauchsanweisung dient nur zur Referenz für den Kunden. ENERGETICS übernimmt keine Haftung für Fehler die durch Übersetzung oder technische Änderungen des Produkts entstehen.
- Seite 16 Computer ST8324-67 FUNCTION BUTTON MODE TO SELECT EACH FUNCTION BETWEEN, TIME, SPEED, DISTANCE, CALORIE FOR PRESETTING RESET THE USER MAY USE RESET KEY FOR SINGLE RESET EACH FUNCTION: TIME, DISTANCE, CALORIE, OR HOLD ON FOR 4 SECONDS FOR TOTAL RESET. FUNCTION TIME,DISTANCE,CALORIE MAY BE PRESET TARGET BY PRESSING SET KEY, (BUT THE COMPUTER HAS TO BE IN STOP EXERCISING CONDITION)
- Seite 17 1. WITHOUT ANY FUNCTION BUTTONS OPERATION OR NO NOTE TRAINING FOR 4 MINUTES, THE MONITOR DISPLAY WILL SHUT OFF AUTOMATICALLY. 2. THE MONITOR TURNS ON WHILE PRESSING ANY FUNCTION BUTTON OR START TRAINING. 3. EACH PRESET DATA OF TIME,DISTANCE,CALORIE COUNTS DOWN TO ZERO,THE MONITOR ALARM WILL START FOR 8 SECONDS.
-
Seite 18: Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Crosstrainers. Dieses Produkt ist für den Heimbereich konzipiert, um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. Bitte bewahren Sie die Anleitung als Referenz und für den richtigen Umgang mit Ihrem Fitness-Gerät auf. - Seite 19 Um den Fußboden oder den Teppich vor eventuellen Schäden zu schützen, legen Sie eine Matte unter das Trainingsgerät. Wenn der Crosstrainer nicht in Benutzung ist, schalten Sie das Gerät ab. Stellen Sie sicher, dass im näheren Bereich des Crosstrainers keine Gegenstände sind. ...
- Seite 20 Prüfliste...
-
Seite 21: Explosionszeichnung
Explosionszeichnung... - Seite 22 Teile Teile Bezeichnung Stk. Bezeichnung Stk. Hauptrahmen Laufrolle Querstütze vorne Abdeckung Laufschiene Schraube M8*1.25*20 Endkappe Unterlegscheibe D10*D24*0.4T Endkappe mit Transportrolle links Achse Endkappe mit Transportrolle rechts Lager #6004ZZ Wellenscheibe D22*D8.5*1.5T Schraube M8*52L Sicherungsring D15.4*D8.2*2T Mutter M8*1.25*8T Unterlegscheibe Unterlegscheibe D25*D8.5*2.0T Inbusschraube M8*1.25*15L Unterlegscheibe D50*D10*1.0T Inbusschraube M8*1.25*95L Unterlegscheibe D13*D6.5*1.0T...
- Seite 23 Teile Teile Bezeichnung Stk. Bezeichnung Stk. Schraube M8*1.25*60L Schraube M6*65L Schraube M8*1.25*25L Wellenscheibe D27*D21*0.3T Wellenscheibe D26*D19.5*0.3T Magnetschlitten Schraube ST4.2*1.4*20L Riemenscheibe Mutter M6*1*6T Mutter M10*1.5*10T Plastikscheibe D6*D19*1.5T Unterlegscheibe D26*D21*1.5T Mutter M6*1.0*6T Sägering D21.5*D17.5*1.2T Mutter M8*1.25*6T Kabelpfropfen Schraube M5*0.8*10L 104L Abdeckung Verbindungsstück links Schraube ST4*1.41*15L 104R Abdeckung Verbindungsstück rechts...
- Seite 24 Aufbauanleitung Schritt 1 (x4) (x2) D22*D8.5*1.5T (x4) M8*1.25*20L (x4) D15.4*D8.2*2T (x2) (x2) 2 81 1. Verbinden Sie die Laufschiene (3) an der hinteren Querstütze (19) verwenden Sie dazu Inbusschraube (9A), Inbusschraube (9B), Wellenscheibe (6), Sicherungsring (7) und Unterlegscheibe (8). 2. Montieren Sie das Verbindungsrohr (18) an der Laufschiene (3) verwenden Sie dazu Inbusschraube (9C), Wellenscheibe (6) und Sicherungsring (7).
- Seite 25 Schritt 2 (x4) M8*1.25*15L D15.4*D8.2*2T (x2) M8*1.25*15L D15.4*D8.2*2T 1. Schieben Sie die Abdeckung (49) über die Lenkerstütze (10) wie in Abb. A. 2. Verbinden Sie das untere Widerstandskabel (30) mit dem oberen (29) wie in Abb. B 3. Verbinden Sie das obere Computerkabel mit dem unteren (28) wie Abb. C. 4.
- Seite 26 Schritt 3 (x2) M8*1.25*20L 60 40 1. Montieren SIe die obere Abdeckung (23L) mit Wellenscheibe (75), Griffstange (52L&R), Unterlegscheibe (60) und der Schraube (40) an der Achse.
- Seite 27 Schritt 4 1. Montieren Sie den Verbindungsarm (11L&R) an der Drehachse (31) verwenden Sie dazu Mutter (17), Unterlegscheibe (14) und Plastikscheibe (41) wie in Abb. 4-1. 2. Montieren Sie die obere Abdeckung (74A) und untere Abdeckung (74B) am Verbindungsarm (11L&R) verwenden Sie dazu Schraube (63) wie in Abb. 4-2. 3.
- Seite 28 Schritt 5 (x2) M8*1.25*20L (x2) (x2) (x2) 104L 104R 1. Montieren Sie die untere Griffstange (12L&R) am Auslegerarm (32L&R) verwenden Sie dazu Wellenscheibe (84), Unterlegscheibe (60), Plastikscheibe (41) und Schraube (40) wie in Abb. 2. Montieren Sie anschließend die beiden Abdeckungen (104L&R) verwenden Sie dazu Schraube (63) und Schraube (107) wie in Abb.
- Seite 29 Schritt 6 (x16) ST4*15L 1. Verbinden Sie Computerkabel oben (27) und Handpulskabel (65) mit dem Computer (64). 2. Montieren Sie den Computer (64) an der Lenkerstütze (10). 3. Verbinden Sie die untere Griffstange (12L&R) mit der oberen Griffstange (52L&R) verwenden Sie dazu Wellenscheibe (6), Sicherungsring (7) und Inbusschraube (9B) wie in Abb.
- Seite 30 Schritt 7 (x2) ST4*15L (x2) M5*15L 1. Montieren Sie die beiden Computerverkleidungen (67&68) an der Lenkerstütze 10 verwenden Sie dazu Schraube (63) und Schraube (107).
- Seite 31 Computer ST8324-67 FUNKTIONSTASTEN MODE Drücken Sie diese Taste um zwischen den Funktionen Zeit, Geschwindigkeit, Entfernung Kalorien und Puls zu wechseln. Die Mode Taste dient ebenfalls zur Voreinstellung von Werten. RESET Drücken der RESET Taste führt zum löschen einzelner Eingaben oder beim drücken von 4 Sekunden zum löschen aller Daten. Durch drücken der SET Taste kann Zeit, Entfernung, oder Kalorien am Computer voreingestellt werden.
- Seite 32 1. Bei nicht betätigen einer Funktionstaste oder dem beenden HINWEIS des Trainings für mehr als 4 Minuten schaltet den Computer automatisch ab.. 2. Der Computer schaltet sich durch das drücken einer beliebigen Taste, oder dem starten des Trainings automatisch ein. 3.
