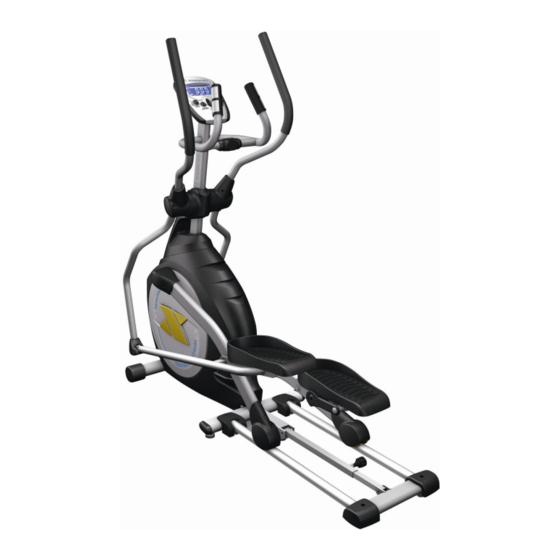

Energetics XT 1010 Aufbauanleitung
Verwandte Anleitungen für Energetics XT 1010
Inhaltszusammenfassung für Energetics XT 1010
- Seite 1 XT 1010 Crosstrainer Assembly manual Aufbauanleitung Montažni přiručka Manual na montaž Felhasznaloi kezikonyv 60 -80 Min 120 kg A: 160 cm 71 kg B: 159 cm C: 51 cm Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 © The owners manual is only for the customer reference. ENERGETICS can not guarantee for mistakes occurring due to translation or change in technical specification of the product. Wherever pictograms are used they may differ from your product, it’s for reference only.
-
Seite 22: Unternehmerische Sozialverantwortung
Mehr Informationen erhalten Sie unter www.bsci-intl.org. Normen & Vorschriften Die Sicherheit des Konsumenten ist die höchste Priorität für unsere ENERGETICS Produkte. Das bedeutet, das alle unsere Produkte die nationalen und internationalen rechtlichen Bestimmung erfüllen (z. B. EU Vorschriften (EC No. 1907/2006) bezüglich der Registrierung, Bewertung, Autorisierung und Begrenzung von Chemikalien [REACH]). -
Seite 23: Produktsicherheit
Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Heimtrainers. Dieses Produkt ist für den Heimbereich konzipiert um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. - Seite 24 Weisen Sie anwesende Personen auf mögliche Gefährdung, z. B. durch bewegliche Teile, hin. Verwenden Sie das Fitnessgerät nicht ohne Schuhe oder mit losem Schuhwerk. Beachten Sie die nicht befestigten oder beweglichen Teile während der Montage/Demontage des Heimtrainers. ...
-
Seite 25: Handhabung
Handhabung Justierung Transport Nach dem Aufbau kann die hintere Querstütze Die Transportrollen der vorderen Querstütze verstellt werden, um kleinere Unebenheiten auf erlauben ein leichtes Verschieben. Drücken Sie dem Boden auszugleichen. Drehen Sie dazu am einfach am Lenker bis die Rollen den Boden Verstellrad am Rand der Höhenausgleichs- berühren. -
Seite 26: Explosionszeichnung
Explosionszeichnung Downloaded from www.Manualslib.com manuals search engine... -
Seite 27: Teileliste
Teileliste Bezeichnung Stk. Bezeichnung Stk. Hauptrahmen Netzteil 9V/1000mA Pedalarm (L) Ø82_Gleitrolle, Urethan Pedalarm (R) 40~1 3/8" × 2"_Senkkopfinbusschraube Untere Lenkstange (L) 40~2 Ø35 × 10m/m_Gummifuß Untere Lenkstange (R) Lenkerrohrabdeckung(L) Buchsengehäuse, Pedalarm 41~1 Lenkerrohrabdeckung(R) Verbindungsarm (L) Seitengehäuse (L) Verbindungsarm (R) Seitengehäuse (R) Querstange Runde Scheibe Lenkersäule... - Seite 28 5/16" × 3.5 × 16m/m_Schneidschraube 15m/m_Halbrundkopfschraube 3/8" × 2-1/4"_Halbrundkopfschraube Kombinierter M5-Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben M5 × 10m/m_Kreuzschlitzschraube 12m/m_Schraubenschlüssel M5 × 15m/m_Kreuzschlitzschraube 13.14m/m_Schraubenschlüssel 5 × 16m/m_Schneidschraube 5 × 19m/m_Schneidschraube 5 × 25m/m_Schneidschraube 3/8" × 23 × 2T_Spannscheibe 4.8 × 38m/m_Blechschraube 3/8"...
-
Seite 29: Packungsinhalt
Packungsinhalt #120. 3/8" × 2T Federring (1x) #94. 3/8" × 19 × 1.5T Unterlegscheibe #114. 3/8" × 23 × 2T Spannscheibe (5x) (2x) #78. M5 × 10m/m Kreuzschlitzschraube #121. 3/8" × 3 /4”Sechskantschraube #89. 3/8" × 7T Nylon Mutter (2x) (4x) (1x) #76. - Seite 30 Montageanleitung Schritt 1 Zusammenbau der Lenkersäule 1. Führen Sie zunächst das Computerkabel (32) durch die Säule (10), setzen Sie die Säule in das passende U-förmige Untergestell (1-13) und ziehen Sie das Computerkabel (32) aus der Säule heraus. Verwenden Sie eine 3/8" × 2"_Sechskantschraube (119), einen 3/8" × 2T_Federring (120), eine 3/8" ×...
- Seite 31 Schritt 2 Zusammenbau des Lenkers 1. Montieren Sie die Lenkerrohrabdeckung (L) (41) auf die Achse auf der linken Seite der Säule (10) und die Lenkerrohrabdeckung (R) (41-1) auf die Achse an der rechten Seite der Säule (10), legen Sie die jeweiligen Seitengehäuse (L) und (R) (42, 43) an und verwenden Sie zur Befestigung sechs Ø3.5 ×...
- Seite 32 Schritt 3 Zusammenbau des Verbindungsarms 1. Verwenden Sie eine 5/16" × 32m/m Sechskantschraube (71), eine 5/16" × 20 × 1.5T_flache Unterlegscheibe (98) und eine 5/16" × 7T_Nyloc-Mutter (105) zur Befestigung des Gelenkkopflagers (23), das sich am Ende der unteren Lenkstange (L) (4) befindet, unter Verwendung eines 13.14m/m Schraubenschlüssels (111) und 12m/m Schraubenschlüssels (110).
- Seite 33 Schritt 4 Montage der Kunststoffteile 1. Zur Montage der Abdeckhaube des Verbindungsarms A (L) (59) und der Abdeckhaube des Verbindungsarms B (R) (60) auf beiden Seiten an den unteren Lenkstangen (4, 5) verwenden Sie vier M5 × 15m/m Kreuzschlitzschrauben (79), die Sie mit dem kombinierten M5-Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben (108) festziehen.
- Seite 34 Klappmechanismus Schritt I Schritt II 1. Ziehen Haken (146) Dieselbe Vorgehensweise wie in Schritt 1 Hakenbefestigungsblock (L) (148) nach oben. 2. Halten Sie die Gleitrollenabdeckung (52) mit einer Hand, ziehen Sie den Haken (146) mit der anderen Hand nach oben und legen Sie den Haken (146) in die Aussparung des Gehäuses zur Aufhängung des Hakens (150), wie in der runden Detailzeichnung dargestellt.
-
Seite 35: Einschalten
Computeranleitung TE-02K Einschalten Der Ellipsentrainer verfügt über eine externe Stromversorgung. Wenn der Ellipsentrainer an den Strom angeschlossen wird, fährt der Computer automatisch hoch. Wenn in einem Zeitraum von 20 Minuten keine Eingabe erfolgt, schaltet der Computer in den Stand-by-Modus. Im Stand-by-Modus schaltet sich die Anzeige aus. - Seite 36 Tastenfunktionen ENTER 1. Mithilfe dieser Taste können Sie den einzustellenden Wert für Jahr- Monat-Tag-Stunde-Minute und Alarm bestätigen. 2. Mithilfe dieser Taste können Sie die Funktionen Strecke, Zeit, Kalorien, Zielherzfrequenz, Geschlecht, Alter, Körpergröße, Gewicht und Herzfrequenzauslastung zur Voreinstellung auswählen, wobei die jeweils gewählte Funktion aufblinkt. Bitte beachten Sie, dass in den verschiedenen Programmen nicht immer alle einzelnen Einstellungen vorgenommen werden können.
- Seite 37 1. Kalender: Anzeige von Monat, Tag und Woche. FUNKTIONEN 2. Temperatur: Anzeige der momentanen Raumtemperatur von 10℃ bis 60℃ 3. Uhr: Anzeige der aktuellen Uhrzeit. 4. Alarm: Der Monitor verfügt über eine Alarmsignalfunktion. 5. Scan: Anzeige aller Funktionswerte von SPEED (Geschwindigkeit)- RPM (U/min)- DIST (Strecke) –TIME (Zeit) –CAL (Kalorien)-WATT- PULSE (Puls).
- Seite 38 Betriebsanleitung 1. Anforderung für die Stromzufuhr: AC-Adapter mit Ausgang – 9V/1A. 2. Wenn der Bildschirm hochfährt, erscheint gleichzeitig mit einem Tonsignal die vollständige LCD-Anzeige. Danach werden 2 Sekunden lang in der unteren Anzeige ODO (Tachometer) und die Radgröße angezeigt. 3. Einstellung von Kalender und Uhrzeit Mithilfe der Up- und Down-Tasten können Sie den jeweils aufblinkenden Wert für Jahr, Monat, Tag und Uhrzeit einstellen.
- Seite 39 Voreinstellung von DIST (Strecke)/ TIME (Zeit)/ CAL (Kalorien)/T.H.R. (Zielherzfrequenz)/ W.T. (Gewicht) Nach Auswahl des gewünschten Programms können die Benutzer ihre jeweiligen Vorgaben hinsichtlich Strecke, Zeit, Kalorien Zielherzfrequenz in den Programmen Manual (manuelles Programm), den voreingestellten Programmen P1 bis P12, Target Heart Rate Program (Zielherzfrequenzprogramm) und den benutzerdefinierten Programme U1 bis U4 angeben.
- Seite 40 Manuelles Programm Als Benutzer können Sie die oben beschriebenen Schritte zur Einstellung der von ihnen gewünschten Zielwerte für Strecke (Distance), Zeit (Time), Kalorien (Cal), Zielherzfrequenz (T.H.R) und Gewicht (Weight) durchführen. Drücken Sie anschließend auf die START/STOP-Taste, um mit dem Training zu beginnen. Alternativ können Sie auch einfach auf die START-Taste drücken, um direkt mit dem Üben zu beginnen, ohne Angabe spezieller Vorgaben hinsichtlich Strecke, Zeit, Kalorienverbrauch und Zielherzfrequenz.
- Seite 41 TARGET HEART RATE Durch Drücken der ENTER-Taste gelangen Sie in den Einstellungsmodus PROGRAM (Zielherz- zur Einstellung von Strecke (Distance), Zeit (Time), Kalorienverbrauch frequenzprogramm) (Calories), Zielherzfrequenz (T.H.R.) und Gewicht (Weight). Mithilfe der UP- und DOWN-Tasten können Sie den Wert anpassen. Drücken Sie zur Bestätigung des jeweiligen ausgewählten Wertes die ENTER-Taste.
-
