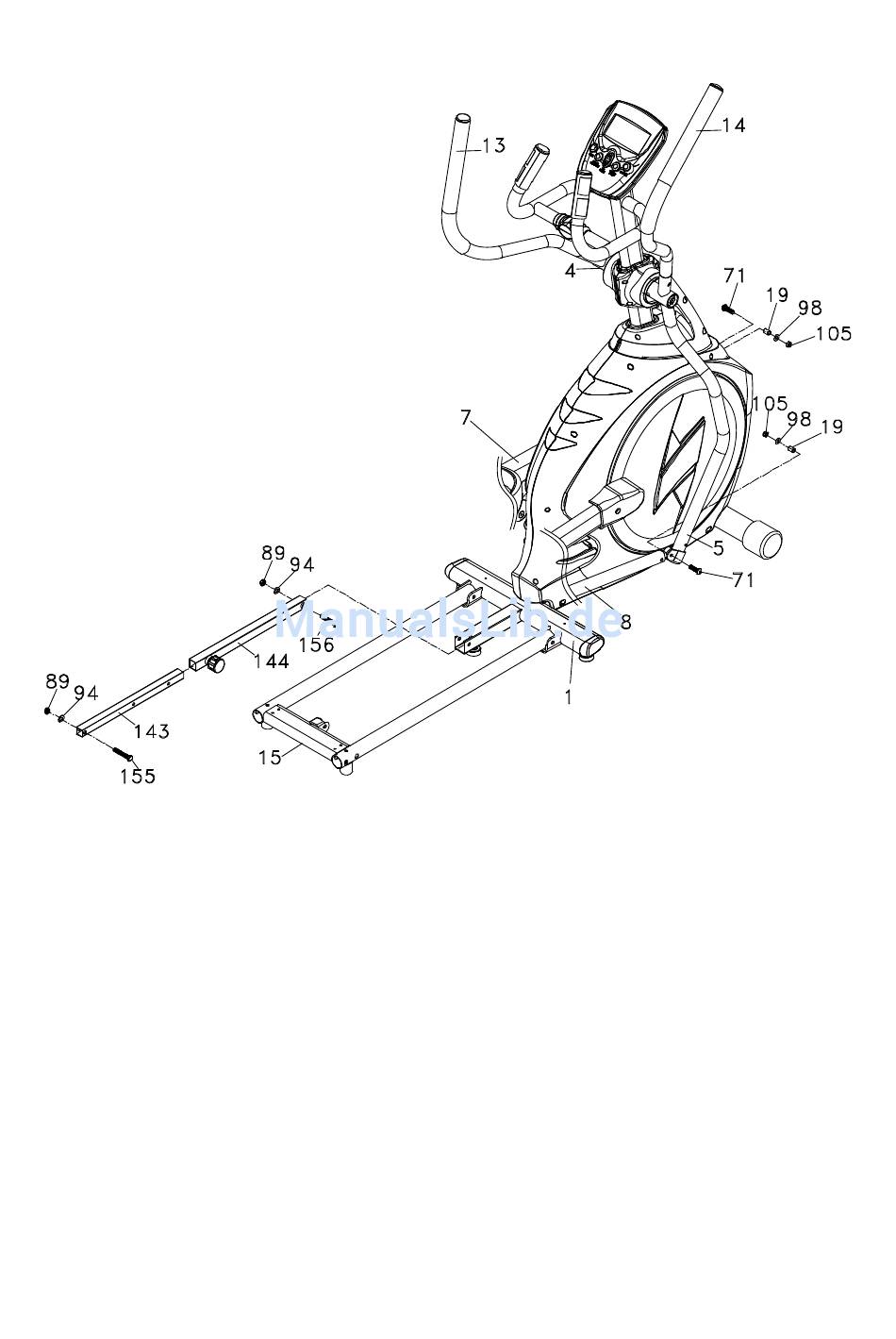

3. lépés – Az összekötőkar összeszerelése
1. Használjon egy hatszögletes fejű csavart 5/16" × 32 mm (71), lapos alátétet 5/16" × 20 × 1,5T
(98) és önbiztosító anyát 5/16" × 7T (105) a gömbcsukló rögzítésére (23), amely az alsó
kapaszkodó (L) (4) végén található. Használjon 13,14 mm (111) és 12 mm (110) kulcsokat.
Ismételje meg a menetet a jobb oldalon.
2. "Lazítsa fel a biztosítócsavart (145), majd tolja bele a belső tolós részt (143) a külső részbe
(144)." Rögzítse a külső sínt (144) a fővázhoz félgömb fejű imbusz csavarral
3/8" × 2" (156), lapos alátéttel 3/8" × 19 × 1,5T (94) és önbiztosító anyával 3/8" × 7T (89) egy
13,14 mm_ (111) kulcs és az M5 imbusz csavarokhoz és a keresztfejű csavarokhoz való
kombinált csavarhúzó segítségével (108). Ezt követően használja a félgömb fejű imbusz csavart
3/8" × 1-1/2"_ (155), lapos alátétet 3/8" × 19 × 1,5T (94) és az önbiztosító anyát 3/8" × 7T (89)
a belső sín rögzítésére (143) a sínösszekötőre (15), a 13,14 mm_(111) kulcs és az M5 imbusz
csavarokhoz és a keresztfejű csavarokhoz való kombinált csavarhúzó segítségével (108).
