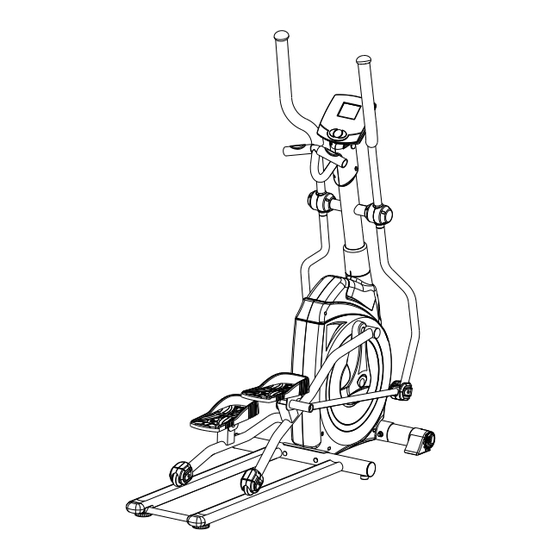

Energetics XT 910 Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Energetics XT 910
Inhaltszusammenfassung für Energetics XT 910
- Seite 1 XT 910 CROSSTRAINER...
- Seite 2 Slovensky Magyar © The owner’s manual is only for the customer reference. ENERGETICS can not guarantee for mistakes occurring due to translation or change in technical specification of the product. © Die Gebrauchsanweisung dient nur zur Referenz für den Kunden. ENERGETICS übernimmt keine Haftung für Fehler die durch Übersetzung oder technische Änderungen des Produkts entstehen.
-
Seite 22: Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Crosstrainers. Dieses Produkt ist für den Heimbereich konzipiert, um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. Bitte bewahren Sie die Anleitung als Referenz und für den richtigen Umgang mit Ihrem Fitness-Gerät auf. -
Seite 23: Sorgfalt Und Wartung
Um den Fußboden oder den Teppich vor eventuellen Schäden zu schützen, legen Sie eine Matte unter das Trainingsgerät. Wenn der Crosstrainer nicht in Benutzung ist, schalten Sie das Gerät ab. Stellen Sie sicher, dass im näheren Bereich des Crosstrainers keine Gegenstände sind. ... - Seite 24 Prüfliste 12L&R 67& 68 52L&R 11L&R 74A&B 93L&R 23L&R D21*D16 M6*15L M8*90L D26*D19.5 ST4*15L M8*75L M5*15L D15.4xD8.2 M8*20L M8*20L D22xD8.5 M5*10L ST4*15L M8x15L D25xD8.5 D21*D8.5 D24*D10*0.4T...
-
Seite 25: Explosionszeichnung
Explosionszeichnung 71 13 8 40 54 15 47 94 95 74A 74B 43 96 79 39 8 69 59 58... - Seite 26 Teile Teile Bezeichnung Stk. Bezeichnung Stk. Hauptrahmen Riemen Querstütze vorne Gehäuse links Laufschiene Gehäuse rechts Endkappe Schwungscheibe Endkappe mit Transportrolle links Laufrolle Endkappe mit Transportrolle rechts Kurbelabdeckung Wellenscheibe D22*D8.5*1.5T Schraube M8*1.25*20 Sicherungsring D15.4*D8.2*2T Unterlegscheibe D10*D24*0.4T Unterlegscheibe D21*D8.5*1.5T Achse Inbusschraube M8*1.25*20L Lager #6004ZZ Flachrundschraube mit Vierkantansatz Schraube M6*1.0*15L...
- Seite 27 Teile Teile Bezeichnung Stk. Bezeichnung Stk. Verkleidung Griffstange unten rechts Mutter M8*1.25*6T Sägering Abdeckung Achse Kegelförmige Unterlegscheibe Inbusschraube M8*1.25*45L Unterlegscheibe D26*D21*1.5T Stift Lager 608ZZ Verkleidung Laufrolle links Kurbelabdeckung Verkleidung Laufrolle rechts Verstärkungsplatte für Pedal links Schraube M6*1.0*15L Verstärkungsplatte für Pedal rechts Mutter M6*1*6T Lenker Wellenscheibe D27*D21*0.3T...
- Seite 28 Aufbauanleitung Schritt 1 M8*20L M8*20L M8*90L M8*75L SET-1 1. Montieren Sie die Laufschiene (3) an der hinteren Querstütze (19) mit Sicherungsring (7), Unterlegscheibe (8) und Inbusschraube (9). 2. Montieren Sie Verbindungsrohr (18) an der Laufschiene (3), verwenden Sie dazu die Höhenausgleichsschraube (22).
- Seite 29 Schritt 2 33 59 8 40 90 M8*20L D26*D19.5 M6*15L ST4*15L SET-2 M5*15L 1. Befestigen Sie den Verbindungsarm für linkes und rechtes Pedal (11L&R) an der Kurbel (33) mit Wellenscheibe (59), Unterlegscheibe (8), Schraube (40) und Abdeckkappe (90) wie in Abb.
- Seite 30 Schritt 3 M8*20L SET-3 1. Schieben Sie die Abdeckkappe (49) über die Lenkerstütze (10) wie in Abb. 3-1 2. Verbinden Sie nun das obere Computerkabel (29) mit dem unteren Computerkabel (30) wie in Abb. 3-2 3. Montieren Sie anschließend die Lenkerstütze (10) am Hauptrahmen (1) mit Wellenscheibe (6), Sicherungsring (7) und Inbusschraube (9) wie in Abb.
- Seite 31 Schritt 4 M8*20L M8*20L D21*D16 10 71 23L 52R SET-4 1. Montieren Sie die linke und rechte Griffstange (52L&R) an der Lenkerstütze (10) mit Schraube (40), Unterlegscheibe (8), Abdeckkappe (23L) und Wellenscheibe (71) wie in Abb. 4- 1 und 4-2 gezeigt. 2.
- Seite 32 Schritt 5 M8*20L M8*20L D24*0.4T 6 7 9 ST4*15L M5*15L 6 7 9 74A 12L 74A 12R SET-5 1. Montieren Sie die äußere Abdeckkappe (23R) an der linken und rechten Griffstange (52L&R) mit den Schrauben (63). Verbinden Sie nun die linke und rechte Griffstange (52L&R) mit dem unteren Verbindungsarm (12L&R).
- Seite 33 Schritt 6 M5*10L ST4*15L ST4*15L SET-6 1. Stecken Sie die Batterien in den Computer 64 wie in Abb. 6-1 gezeigt. 2. Verbinden Sie Computerkabel und Handpulskabel wie in Abb. 6-2 gezeigt. 3. Befestigen Sie den Computer an der Lenkerstütze (10) mit den Schrauben (101) wie in Abb. 6-3.
- Seite 34 Training Computer VM6618 Anzeige: 1. Das Anzeigefeld ist eine individuelle LCD Anzeige: ZEIT, RPM, GESCHWINDIGKEIT, ENTFERNUNG, KALORIEN (ENTFERNUNG, WATT), PULS. 2. Punktmatrix-Anzeige: Der LCD Bildschirm hat eine Einzelpunktmatrix-Anzeige mit 8 Zeilen und 10 Spalten. Diese Punktmatrix wird für die Anzeigen im Arbeitsprofil eines aktiven Programms genutzt.
-
Seite 35: Computeranleitung Funktion
Computeranleitung Funktion: (3.1) Auswahl des PROGRAMMS: Die Nachricht “WATT” erscheint, bis eine Auswahl getätigt wurde. Indem Sie die Tasten ▲ oder ▼ betätigen, blättern Sie sich durch bereits eingestellten Profile. bestehen folgende Auswahlmöglichkeiten: WATT→MANUELL→P2→P3→P4→P5→P6→P7→P8→P9→P10→ ZUFALL→BENUTZER→H.R.C60→H.R.C70%→H.R.C85%→THR→ HRS→KÖRPERFETT (3.2) Drücken Sie auf die Schaltfläche, um das WATT, MANUELL Programm, (P2~P10), ZUFALL Programm zu akzeptieren. - Seite 36 Besondere Bedienelemente U1-U4 Kunden Profil: Für jeden Benutzer ist ein separates Kundenprofil Benutzer (U1-U4) gespeichert. Um das Kundenprofil anzupassen, muss der Benutzer drei Sekunden lang die MODE Schaltfläche drücken. Drücken Sie anschließend die ▲ oder ▼ Schaltfläche, um die Daten in jedem Segment zu MODIFIZIEREN.
- Seite 37 Drücken Sie auf die MODE Schaltfläche, umC1~C3 zu akzeptieren. Die Nachricht “PRESS START” erscheint, bis eine Auswahl getätigt wurde. Indem Sie die Tasten ▲ oder ▼ der Schaltfläche betätigen, stellen Sie das ALTER ein. Drücken Sie anschließend die START Schaltfläche und beginnen Sie Ihr Training.
-
Seite 38: Vordefinierte Programmprofile
Vordefinierte Programmprofile WATT MANUELL ZUFALL BENUTZER H.R.C 60% H.R.C 70% H.R.C 85% T.H.R H.R.S KÖRPERFETT... - Seite 39 Während der START oder PAUSE Phase sollten Ihre Hände auf den RECOVERY TEST: Haltegriffen verbleiben oder lassen Sie den Sender am Brustkorb und drücken Sie auf PULSE RECOV. Alle Daten, außer der “ZEIT”, werden auf der Anzeigeschaltfläche nicht mehr angezeigt. Der Test misst Ihren Herzschlag und die ZEIT beginnt bei 00:10 - 00:09 - bis 00:00 zu zählen, falls die Anzeige nicht innerhalb 10 Sekunden mit dem Zählen beginnt, schaltet sich das Messsystem aus und kehrt in den Sport Mode zurück.
-
Seite 40: Schaltfläche Funktionen
Schaltfläche Funktionen a) Drücken Sie auf die Schaltfläche, um die Herzfrequenzfunktion zu PULSE RECOV. Taste: ermitteln. b) Drücken Sie 3 Sekunden lang auf diese Schaltfläche, um die AUDIO-Funktion (Ein/Aus) zu schalten. a) Drücken Sie auf diese Schaltfläche, um Ihr Training im Sport Mode START/STOP Taste: zu beginnen, betätigen Sie diese Schaltfläche, wenn Sie beim Training eine Pause einlegen möchten.
