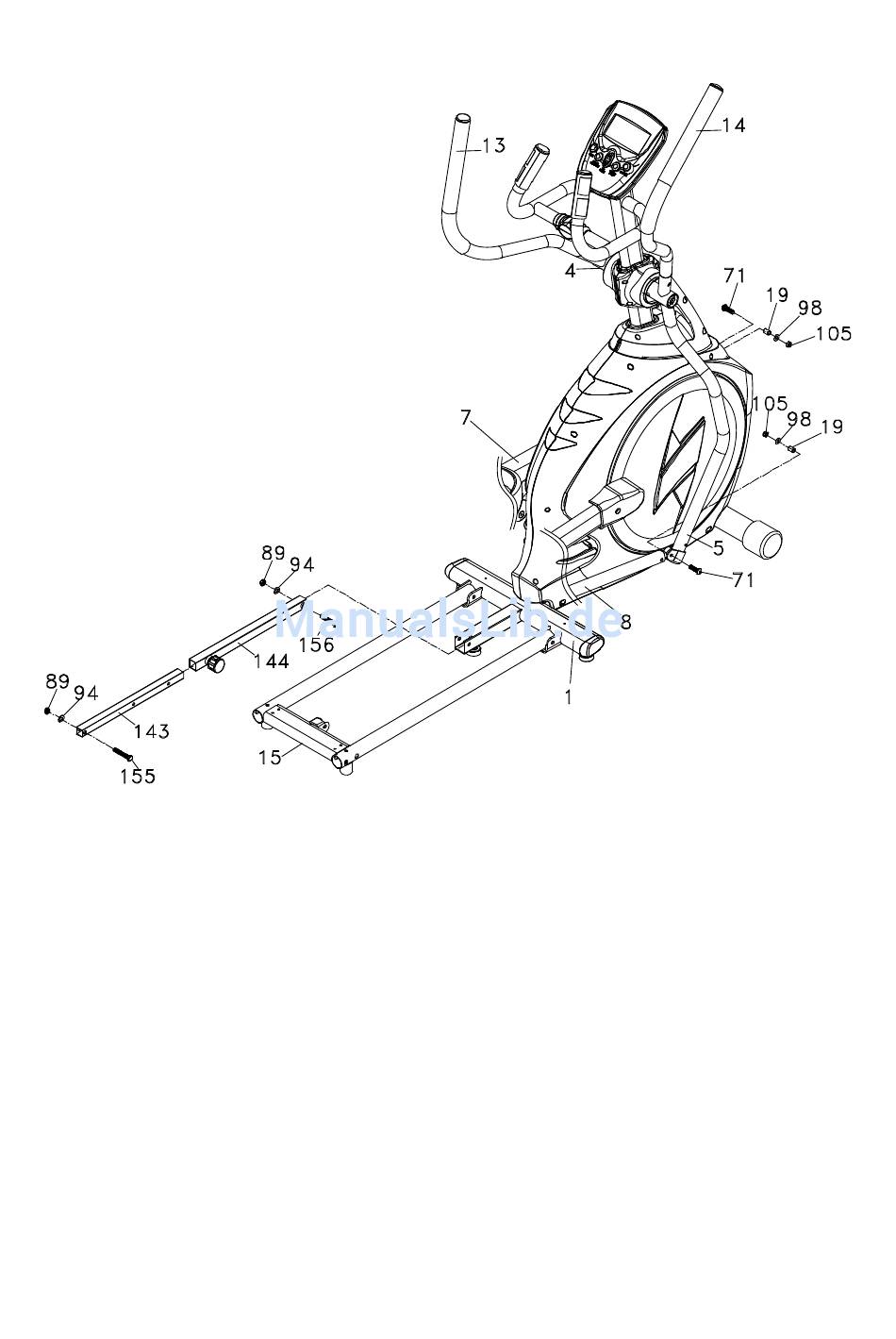

Krok 3 – Montáž spojovacího ramene
1. Použijte jeden šroub s šestihrannou hlavou 5/16" × 32 mm (71), plochou podložku 5/16" × 20
× 1,5T (98) a samojisticí matici 5/16" × 7T (105) k uchycení kulového kloubu (23), který se
nachází na konci spodního madla (L) (4). Použijte klíč 13,14 mm (111) a klíč 12 mm (110).
Postup opakujte na pravé straně.
2. Uvolněte zajišťovací šroub (145) a poté zasuňte vnitřní zásuvný díl (143) do vnějšího dílu (144).
Vnější kolejničku (144) uchyťte k hlavním rámu imbusovým šroubem s půlkulovou hlavou
3/8" × 2" (156), plochou podložkou 3/8" × 19 × 1,5T (94) a samojisticí maticí 3/8" × 7T (89)
pomocí klíče 13,14 mm_ (111) a kombinovaného šroubováku pro imbusové šrouby M5 a
šrouby s křížovou hlavou (108). Následně použijte imbusový šroub s půlkulovou hlavou 3/8" ×
1-1/2"_ (155), plochou podložku 3/8" × 19 × 1,5T (94) a samojisticí matici 3/8" × 7T (89) k
uchycení vnitřní kolejničky (143) na spojku kolejnic (15) pomocí 13,14 mm_klíče (111) a
kombinovaného šroubováku pro imbusové šrouby M5 a šrouby s křížovou hlavou (108).
