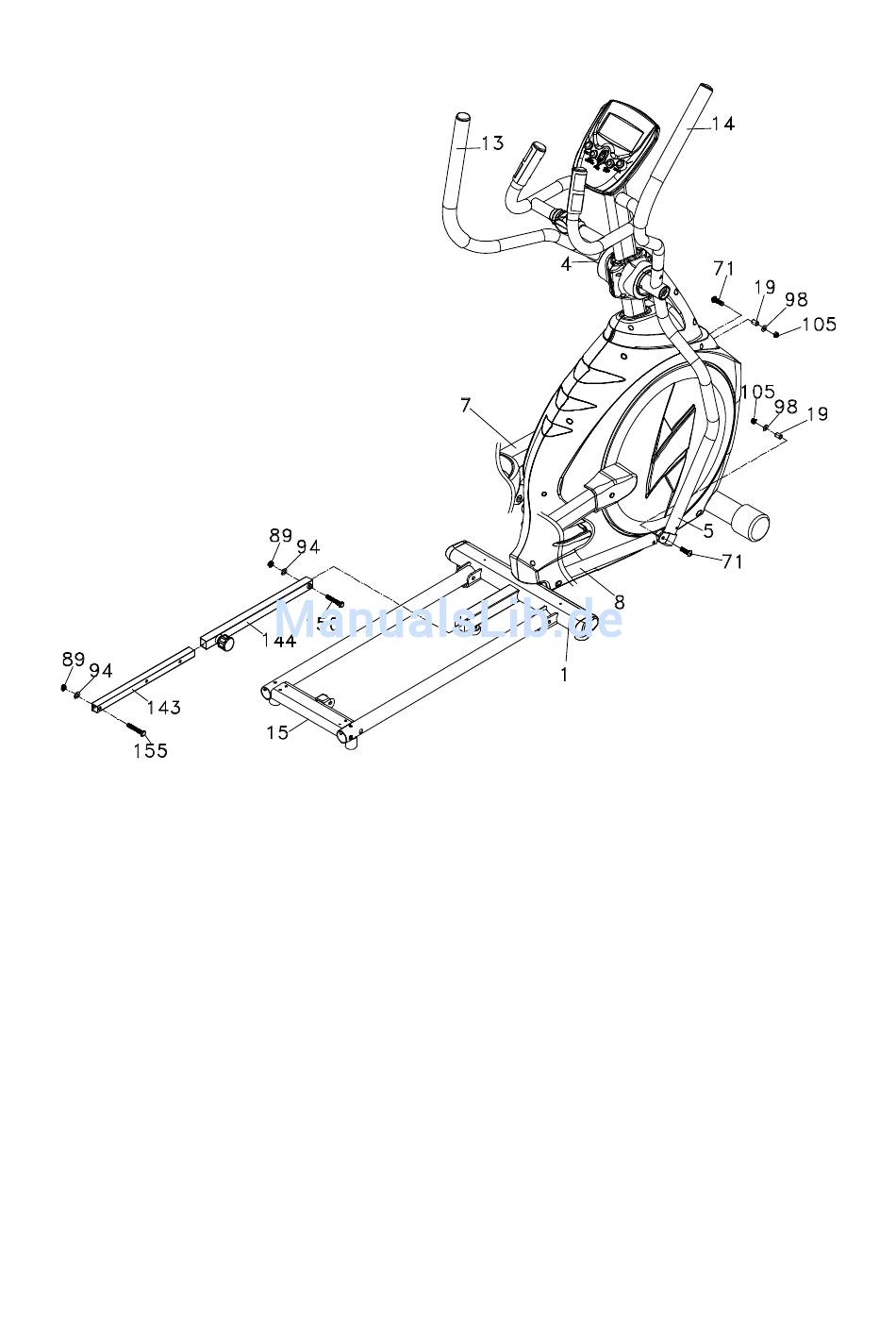

Schritt 3 – Zusammenbau des Verbindungsarms
1. Verwenden Sie eine 5/16" × 32m/m Sechskantschraube (71), eine 5/16" × 20 × 1.5T_flache
Unterlegscheibe (98) und eine 5/16" × 7T_Nyloc-Mutter (105) zur Befestigung des
Gelenkkopflagers (23), das sich am Ende der unteren Lenkstange (L) (4) befindet, unter
Verwendung eines 13.14m/m Schraubenschlüssels (111) und 12m/m Schraubenschlüssels
(110). Wiederholen Sie diesen Vorgang auf der rechten Seite.
2. Lösen Sie den Sicherungsknopf (145) und schieben Sie die innere Führungsschiene (143 in die
äußere Führungsschiene (144). Befestigen Sie mit einer 3/8" × 2"_Halbrundkopfschraube (156),
einer 3/8" × 19 × 1.5T_flachen Unterlegscheibe (94) und einer 3/8" × 7T_Nyloc-Mutter (89) die
äußere Führungsschiene (144) mithilfe des 13.14m/m Schraubenschlüssels (111) und
kombinierten M5-Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben (108) am
Hauptrahmen. Dann befestigen Sie mit einer 3/8" × 1-1/2"_Halbrundkopfschraube (155), einer
3/8" × 19 × 1.5T_flachen Unterlegscheibe (94) und einer 3/8" × 7T_Nyloc-Mutter (89) die innere
Führungsschiene (143) an die Schienenverbindung (15) unter Verwendung des 13.14m/m
Schraubenschlüssels (111) und des kombinierten M5-Werkzeugschlüssels für Inbus- und
Kreuzschlitzschrauben (108).
