Hinweise zur sicheren und EMV-gerechten Installation
8.5.2
Externe Verdrahtung und Aufbau eines EMV-Kit

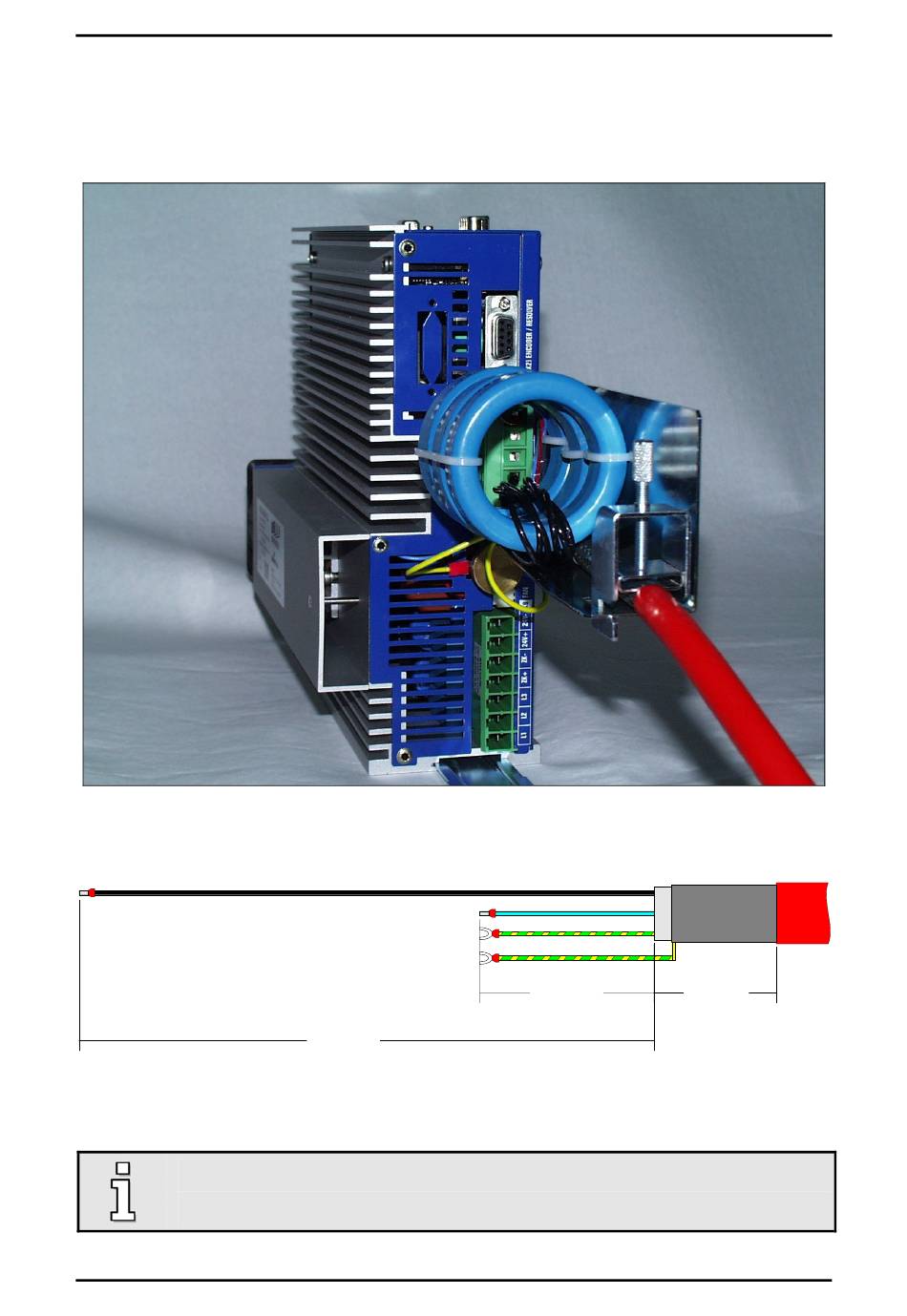

Der Montageaufbau ist auf folgenden Abbildung 26 ersichtlich und zeigt eine Applikation mit
3 Ringkernen.
Abbildung 26: Montageaufbau: EMV-Kit mit 3 Ringkernen
Das Motorkabel muss dazu folgendermaßen vorbereitet werden:
Abbildung 27: EMV-Kit: Leitungslängen des Motorkabels
Die Länge 330 mm der drei Motorphasen sind für 3 Ringkerne vorgesehen.
Bei 2 Ringkernen reduziert sich die Länge der Motorphasen auf 260 mm.
Produkthandbuch "Servopositionierregler ARS-560/2,5 ARS-560/5 ARS-560/8(UL)"
330,0 mm
3x Motorphase
2x Bremse und 2x M.-Temp.
PE
Schirmanschluß
100,0 mm
Seite 87
Mantel
Kabelschirm
70,0 mm
Version 2.1
