Elektrische Installation
7
Elektrische Installation
7.1
Belegung der Steckverbinder

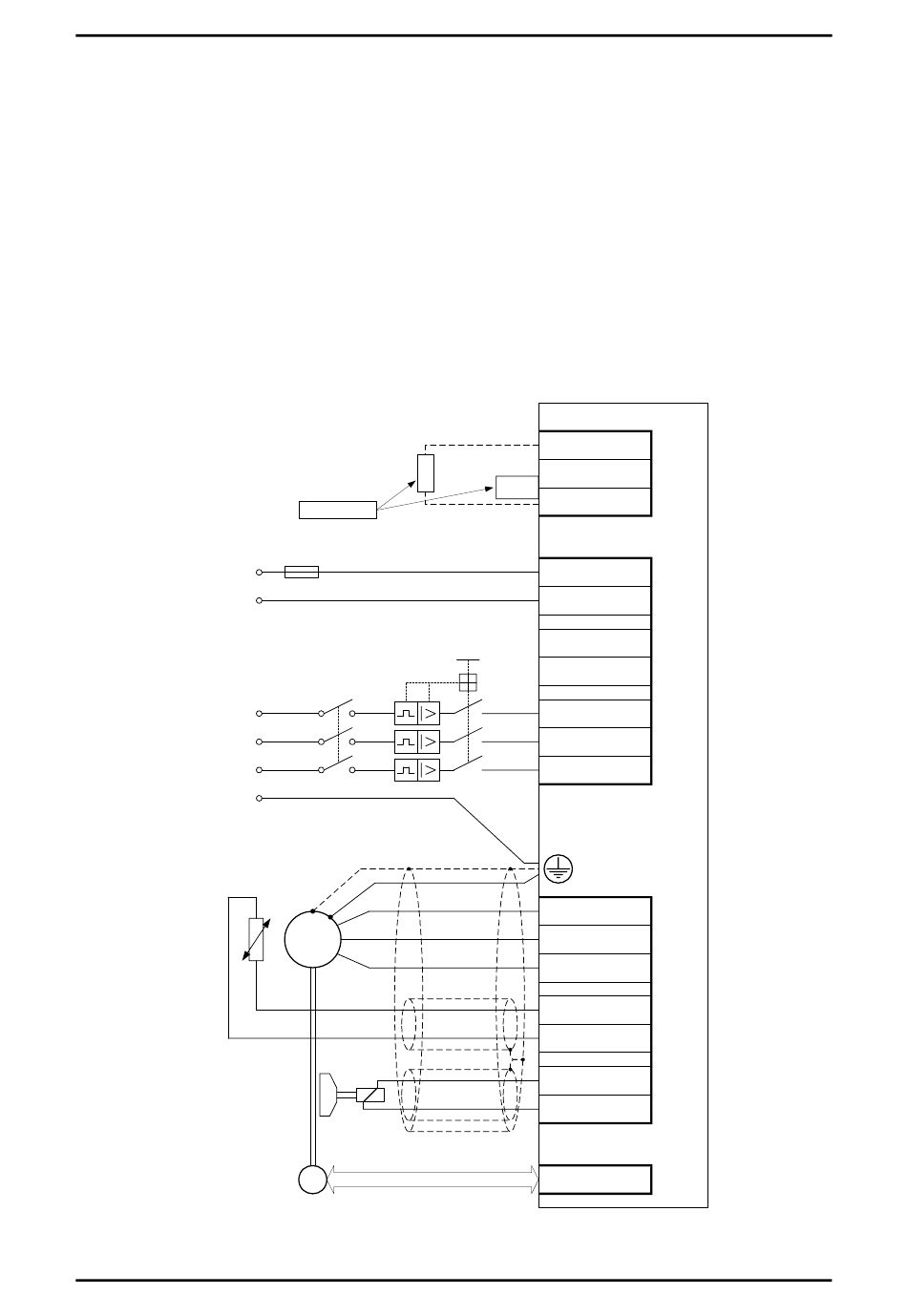

Der Anschluss des Servopositionierreglers ARS-560/xx an die Versorgungsspannung, den Motor, den
Bremswiderstand und die Haltebremse erfolgt gemäß Abbildung 9.
+24V
0V
400 VAC [-15% +20%]
L1
L2
L3
PE
Permanenterregte
Synchronmaschine
T
24 V / 500 mA
Haltebremse
Abbildung 9: Anschluss an die Versorgungsspannung und den Motor
Produkthandbuch "Servopositionierregler ARS-560/2,5 ARS-560/5 ARS-560/8(UL)"
externer
Bremswiderstand
alternativ !
F1
Schutzschalter
SM
für die
E
Winkelgeber
ARS-560/xx
RB+
RBI
RB-
Brücke für
internen
Bremswiderstand
+24V
24V Versorgung
GND24V
ZK+
Q1
ZK-
L1
L2
L3
PE: Anschluss für den Schirm
des Motorkabels und
Anschluss PE der Versorgung
und des Motors
U
V
W
MT+
MT-
Br+
Br-
X2 / X21
Resolver / Encoder
Seite 53
X12
X9
X6
Version 2.1
