Elektrische Installation
7.3.4
Art und Ausführung des Kabels [X9]
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der
Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch
vergleichbare Kabel anderer Hersteller, z.B. der Firma Lütze oder der Firma Helukabel, verwendbar.
Für die 400 VAC Versorgung:
LAPP KABEL ÖLFLEX-CLASSIC 110; 4 x 2,5 mm²
7.3.5
Anschlusshinweise [X9]
Versorgungsseitiger
Anschlussstecker
L1
L2
L3
ZK+
ZK-
24VDC
24VGND
PE

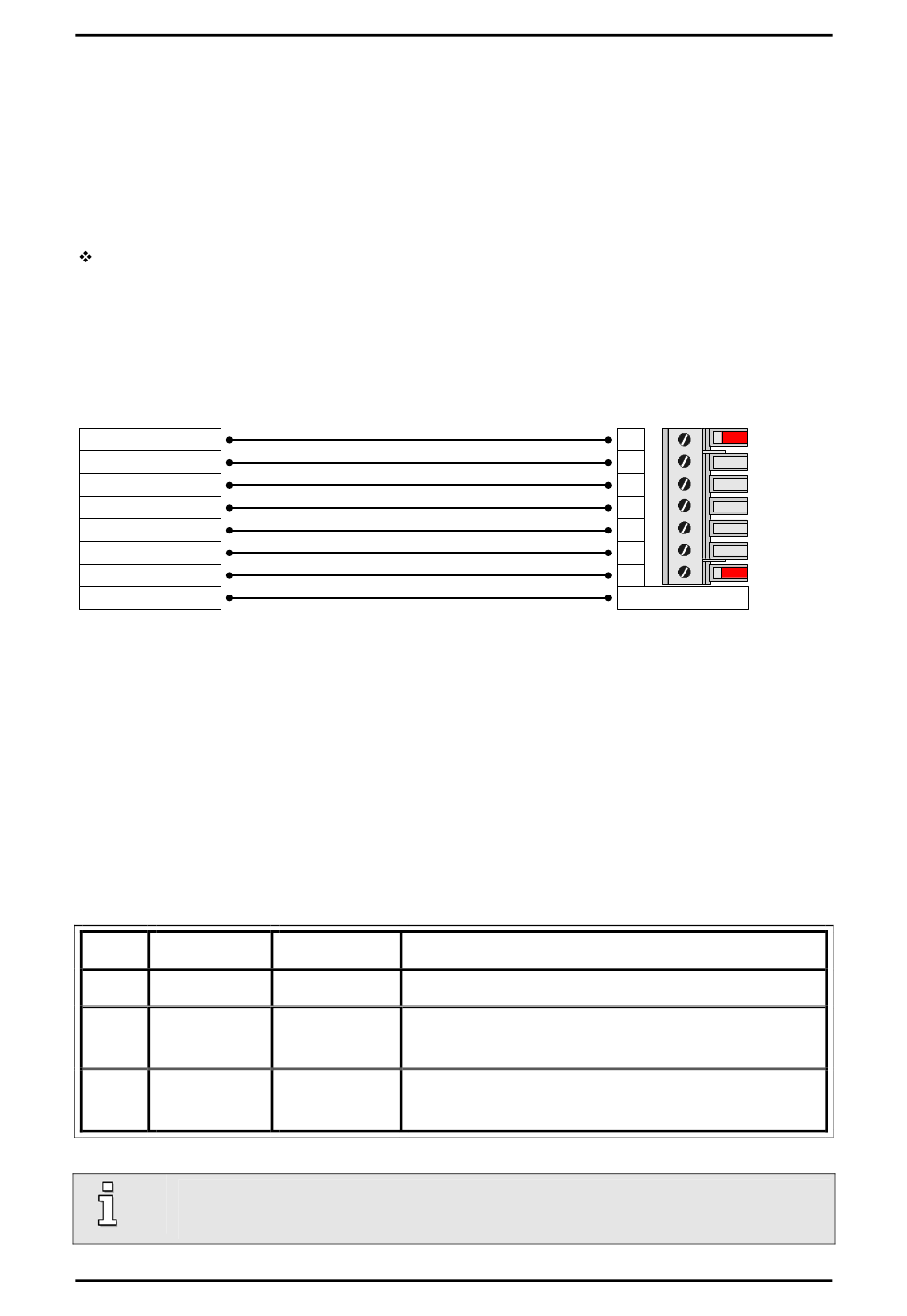

Abbildung 11: Steckerbelegung [X9]: Versorgung
7.4
Anschluss: externer Bremswiderstand (X12)
Der Servopositionierregler ARS-560/xx besitzt einen internen Bremchopper mit Bremswiderstand.
Für größere Bremsleistungen kann ein externer Bremswiderstand am Steckverbinder [X12]
angeschlossen werden.
Tabelle 23:
Steckerbelegung [X12]: externer Bremswiderstand
Pin Nr.
Bezeichnung
1
RB+
2
RBI
3
RB-
Wenn kein externer Bremswiderstand verwendet wird, muss eine Brücke zwischen PIN2
und PIN3 angeschlossen werden damit der interne Bremswiderstand aktiv ist.
Produkthandbuch "Servopositionierregler ARS-560/2,5 ARS-560/5 ARS-560/8(UL)"
Wert
Spezifikation
< 800 VDC
externer Bremswiderstand, pos. Klemme
< 800 VDC
Brems-Chopper Anschluss für internen Bremswiderstand
gegen RB-
< 800 VDC
Brems-Chopper Anschluss für externen Bremswiderstand
gegen BR+
Seite 57
PHOENIX POWER
COMBICON an X9
1
2
3
4
5
6
7
PE-Schraube
Version 2.1
