Mechanische Installation
6.2 Servopositionierregleransicht
Risk of Electric Shock!
Do not Touch Electrical
Connectors for 5 Minutes
after Switching Power off!
Read Manual before
Installing!
High Leakage Current!
First connect to Earth!

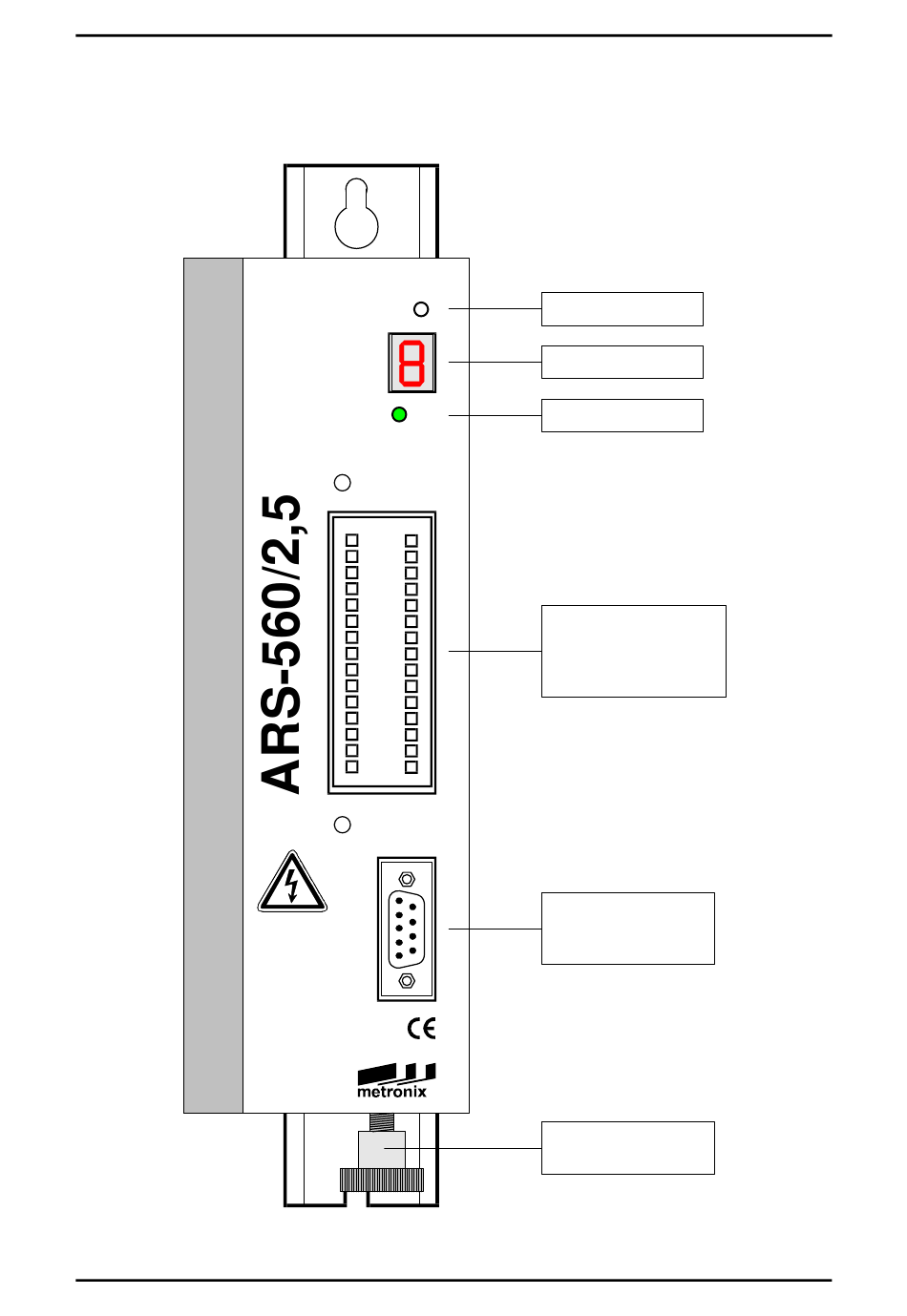

Abbildung 5: Servopositionierregler ARS-560/2,5: Ansicht vorne
Produkthandbuch "Servopositionierregler ARS-560/2,5 ARS-560/5 ARS-560/8(UL)"
RESET
STATE
READY
[X5]
SER.
CAUTION!
RESET-Taster
Statusanzeige
READY-LED
Einschubschacht für
das Technologiemodul
CAN, PROFIBUS-DP
und ADU16
Anschluss für die
serielle Schnittstelle
RS232
Zentrale PE-
Anschlussschraube
