Mechanische Installation

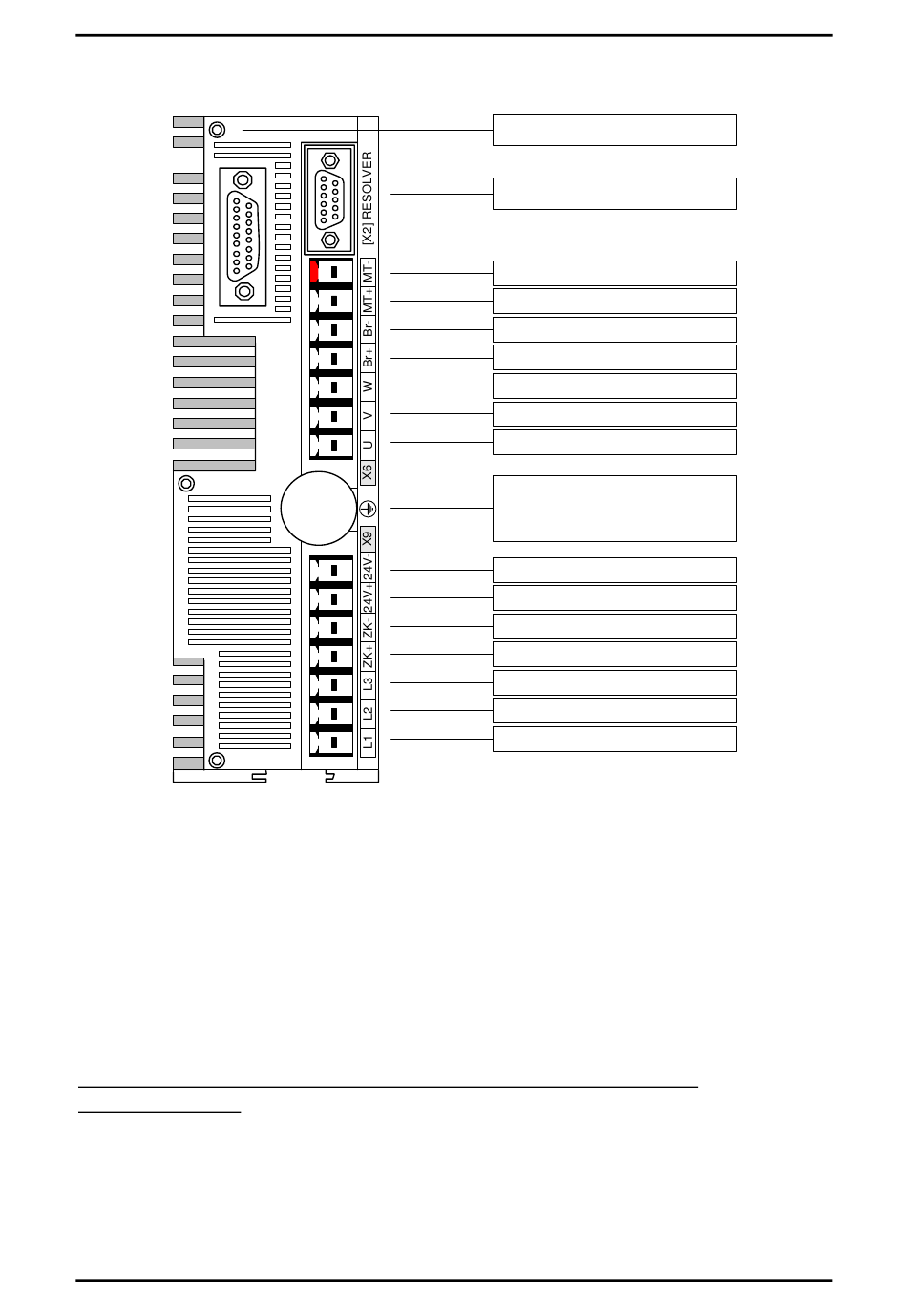

Abbildung 7: Servopositionierregler ARS-560/2,5: Ansicht unten
6.3
Montage
An der Rückseite des Servopositionierregler ARS-560/xx sind Aussparungen für das Einbringen einer
Befestigungsschiene an dem Regler vorgesehen. Mit dieser Schiene wird der Servopositionierregler
senkrecht an eine Schaltschrankmontageplatte befestigt.
Für die Befestigung des Servopositionierreglers ARS-560/xx verwenden Sie bitte die
Schraubengrösse M5.
Produkthandbuch "Servopositionierregler ARS-560/2,5 ARS-560/5 ARS-560/8(UL)"
[X21]: Encoder (optional)
[X2]: Resolver
MT-: Motortemperaturfühler
MT+: Motortemperaturfühler
Br-: Haltebremse (Motor)
Br+: Haltebremse (Motor)
W: Motorphase 3
V: Motorphase 2
U: Motorphase 1
PE: Anschluss für den Schirm des
Motorkabels und Anschluss PE der
Versorgung
24V-: Versorgung GND 24VDC
24V+: Versorgung 24VDC
ZK-: neg. Zwischenkreisspannung
ZK+: pos. Zwischenkreisspannung
L3: Versorgung 400VAC
L2: Versorgung 400VAC
L1: Versorgung 400VAC
Seite 51
Version 2.1
