1 EINLEITUNG

EXPRESSION PEDALE

Dieser Abschnitt bezieht sich auf Pedale, die an die lokalen Pedalbuchsen des FM3 angeschlossen sind.
Für Pedale, die an einen Controller der FC-Serie angeschlossen sind, siehe die Bedienungsanleitung des FC.
Jede der beiden Pedalbuchsen des FM3 unterstützt ein Expression-Pedal bzw. Taster/Schalter.

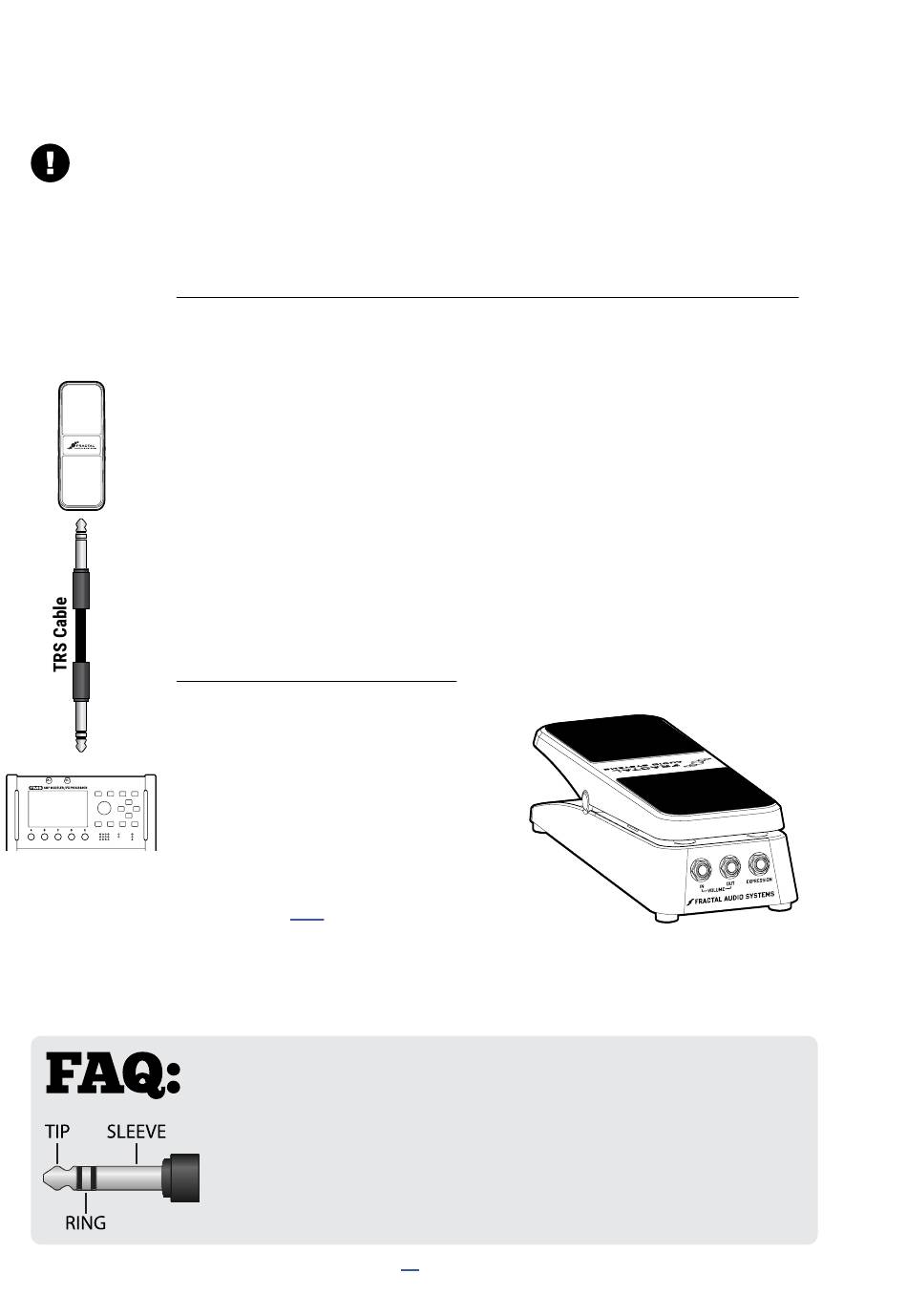

ANSCHLUSS UND KALIBRIERUNG EINES EXPRESSION-PEDALS
Expression-Pedale sollten einen linearen Widerstandsverlauf haben und einen Widerstand
EXPRESSION
im Bereich von 10-100kΩ. Sie müssen einen Tip-Ring-Sleeve (TRS)-Anschluss haben.
PEDAL
Verbinde das Expression-Pedal mit einem TRS-Kabel an eine der FM3-Pedalbuchsen an
und befolge dann die folgenden Anweisungen:
1. Beginned auf der Home Seite, öffne SETUP|I/O|Pedal.
2. Für Pedalbuchse 1, setze Pedal 1 Setup to 'PEDAL 1 (EXP/SW TIP)' (oder verwende
3. Navigiere zur Calibrate Funktion deines Pedals und drücke ENTER.
4. Befolge die Anweisungen auf dem Bildschirm, um die Kalibrierung durchzuführen.
TRS
FRACTAL AUDIO EV PEDALE
Die Expression-Pedale der EV-Serie von Fractal
TRS
Audio Systems eignen sich perfekt für die
Verwendung mit allen Produkten von Fractal
PEDAL JACK
Audio Systems. Das EV-1 ist ein Expression-
Pedal in voller Größe. Das EV-2 ist eine
FM3
kompakte Version. Diese Pedale verfügen
über ein robustes Metallgussgehäuse, ein
hochwertiges 100kΩ-Potentiometer und eine
integrierte analoge Lautstärkeregelung.
Siehe auch hier
SINGLE SWITCH
(TIP)
TS
Pedal 2 Setup, wenn das die Buchse ist, die du benutzt).
Drücke HOME um den Vorgang zu beenden.
ƒ Auf der nächsten Seite wird erklärt, wie du dein neues Pedal zuweisen kannst.
ƒ Wenn etwas nicht funktioniert, probiere ein anderes Pedal oder Kabel aus!
TS
PEDAL JACK
FM3
G66.
WAS IST TRS?
Konfiguration eines 1/4"-Steckers oder einer Buchse mit drei Anschlüssen.
Normale Gitarrenkabel sind 'TS' (Tip-Sleeve), da ihnen der für einen dritten Kontakt
erforderliche Ring fehlt. Expression-Pedale benötigen TRS-Kabel, weil die volle
Steuerspannung an einem Kontakt (der Spitze) übertragen wird, während an einem
anderen Kontakt (dem Ring) weniger als die volle Spannung zurückgegeben wird,
damit das Host-Gerät die Pedalstellung erkennen und nutzen kann. Der dritte
Kontakt (Hülse) ist mit der Masse verbunden.
SWITCH
SWITCH
(TIP)
(RING)
TS
TS
TRS
PEDAL JACK
FM3
'TRS' steht für TIP-RING-SLEEVE und beschreibt die
10
"DUAL"
SWITCH
TRS
TRS
PEDAL JACK
