T-Stifte anschweißen
T-Stifte, wie sie z. B. zum Befestigen von Zierleisten verwendet werden, können mit den
Kontaktstücken TST 3 und TST 5 angeschweißt werden. In der Kontaktstückspitze ist ein Magnet
eingepresst, der den T-Stift während des Schweißvorganges hält.
Schweißvorgang:
1. Schweißstelle metallisch blank
schleifen.
2. Passendes Kontaktstück TST
(Abb. 100) wählen und bis zum
Anschlag in die Schweißpistole
einsetzen.
3. Am Bedienteil „T-Stifte" und Blechdicke
wählen.
4. T-Stift mit Kopf in die Kontaktstückspitze
einsetzen.
5. Schweißposition wählen und
Schweißpistole andrücken.
6. Auslösetaster der Pistole drücken und
bis zum Ende des Schweißprogramms
halten.
1
Kontaktstück TST 3
2
T-Stift 3 x 4,5
3
Passstück Golf 2
4
Passstück Passat B 3
5
Passstück Porsche
6
Passstück Golf 3 / Vento
7
Kontaktstück TST 5
8
T-Stift 5 x 10
72
Hinweis!
Für den Schweißbereich Dach sind für die Fahrzeugtypen Golf 2, Golf 3, Vento,
Porsche 944 und Passat B3 spezielle Passstücke lieferbar.
Sie ermöglichen maßgenaues Anschweißen der T-Stifte an den vom
Fahrzeughersteller vorgeschriebenen Stellen.
Artikel-Nummern siehe Zubehörliste!
Hinweis!
T-Stifte mit den Maßen Ø 5 x 10 mm können mit dem Kontaktstück TST 5)
angeschweißt werden.
Am Bedienteil „Bolzenschweißen" und Blechdicke wählen.
Ggf. am Bedienteil feinregeln.
Sonst wie oben beschrieben vorgehen.

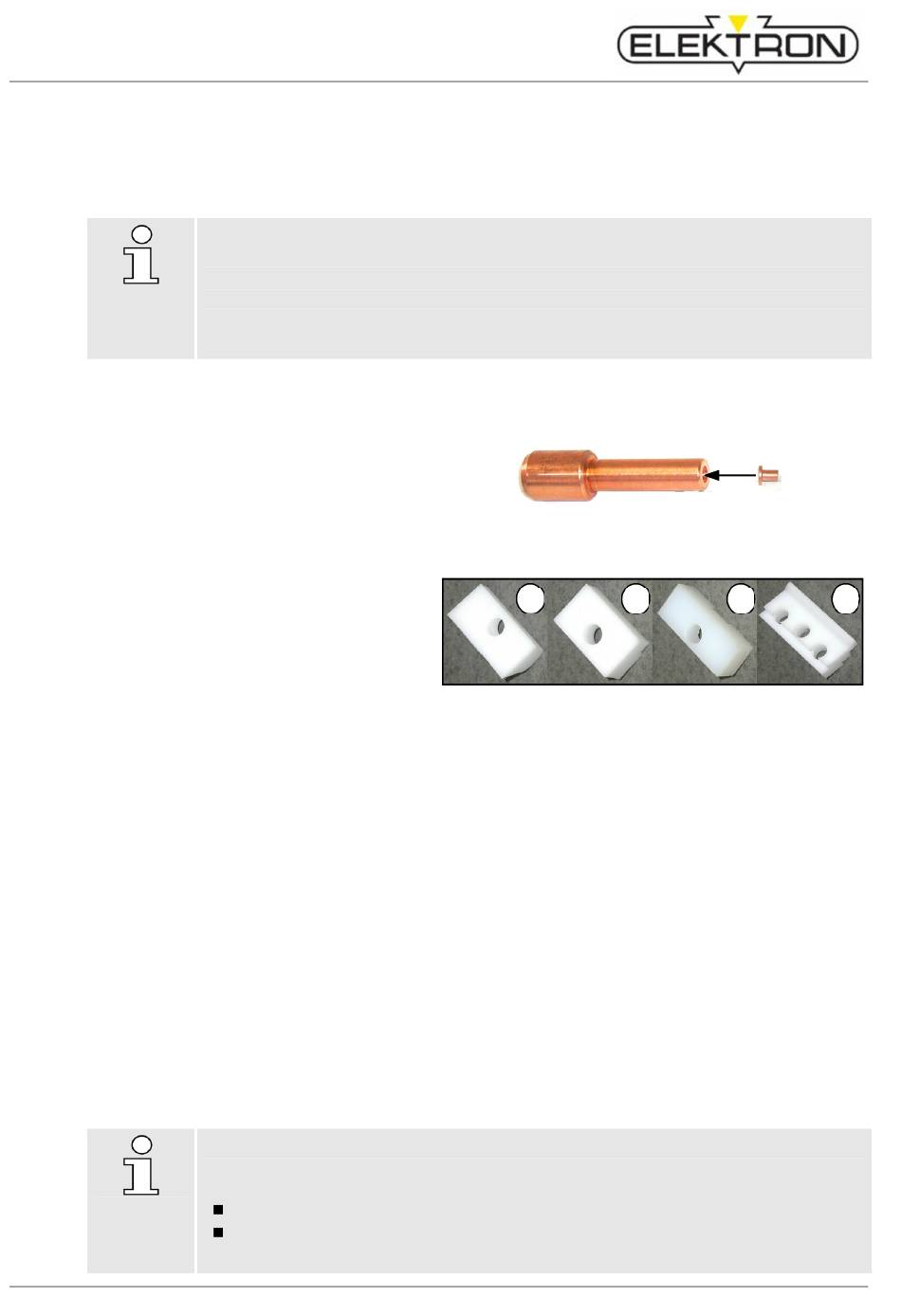

Abb. 100: Kontaktstück TST
3
Abb. 101: Passstücke
Art.-Nr.: 407 227
Art.-Nr.: 408 597
Art.-Nr.: 313 451
Sonderzubehör!
Art.-Nr.: 315 671
Sonderzubehör!
Art.-Nr.: 314 465
Sonderzubehör!
Art.-Nr.: 317 962
Sonderzubehör!
Art.-Nr.: 408 540
Sonderzubehör!
Art.-Nr.: 408 571
Sonderzubehör!
4
5
6
6
