6.5.7 T-Stifte anschweißen
T-Stifte, wie sie z. B. zum Befestigen von Zierleisten verwendet werden, können mit den Kontaktstü-
cken TST 3 (45) und TST 5 (52) angeschweißt werden. In der Kontaktstückspitze ist ein Magnet ein-
gepresst, der den T-Stift während des Schweißvorganges hält.
Hinweis!
Für den Schweißbereich Dach sind für die Fahrzeugtypen Golf 2, Golf 3, Vento, Porsche 944 und
Passat B3 spezielle Passstücke lieferbar. Sie ermöglichen maßgenaues Anschweißen der T-Stifte
an den vom Fahrzeughersteller vorgeschriebenen Stellen.
Artikel-Nummern siehe Zubehörliste!
Schweißvorgang:
1. Schweißstelle metallisch blank
schleifen.
2. Passendes Kontaktstück
(Abb. 49) wählen und bis zum
Anschlag in die Schweißpisto-
le einsetzen.
3. Am Bedienteil „T-Stifte" und
Blechdickewählen.
4. T-Stift mit Kopf in die Kontakt-
stückspitze einsetzen.
5. Schweißposition wählen und
Schweißpistole andrücken.
6. Auslöseknopf der Pistole drü-
cken und bis zum Ende des
Schweißprogramms
halten.
45 Kontaktstück TST 3
47 T-Stift 3 x 4,5
48 Passstück Golf 2
49 Passstück Passat B 3
50 Passstück Porsche
51 Passstück Golf 3 / Vento
52 Kontaktstück TST 5
53 T-Stift 5 x 10
Hinweis!
T-Stifte mit den Maßen Ø 5 x 10 mm (53) können mit dem Kontaktstück TST 5 (52) ange-
schweißt werden.
– Am Bedienteil „Bolzenschweißen" und Blechdicke wählen.
– Ggf. am Bedienteil Feinregeln
Sonst wie oben beschrieben vorgehen.
Widerstandsschweißgerät MULTISPOT MI-100

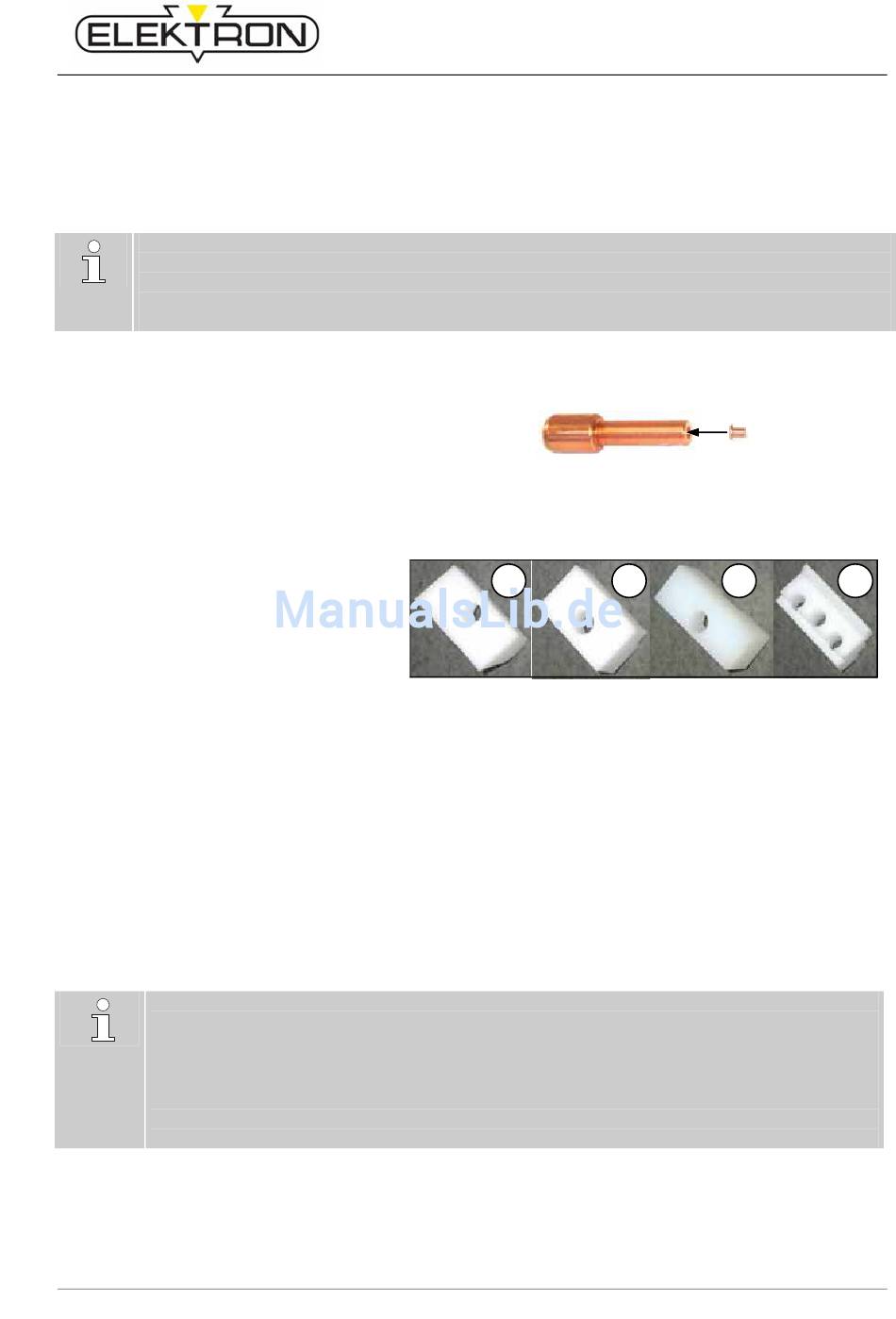

Abb. 49: Kontaktstück
3 4
Abb. 50: Passstücke
Art.-Nr. 407 227
Art.-Nr. 408 597
Art.-Nr. 313 451
Art.-Nr. 315 671
Art.-Nr. 314 465
Art.-Nr. 317 962
Art.-Nr. 408 540
Art.-Nr. 408 571
Betrieb
5 6
Sonderzubehör!
Sonderzubehör!
Sonderzubehör!
Sonderzubehör!
Sonderzubehör!
Sonderzubehör!
