Widerstandsschweißgerät MULTISPOT MI-100control
Aufbau und Funktion
4.3.2
An der Inverter-Steuereinheit

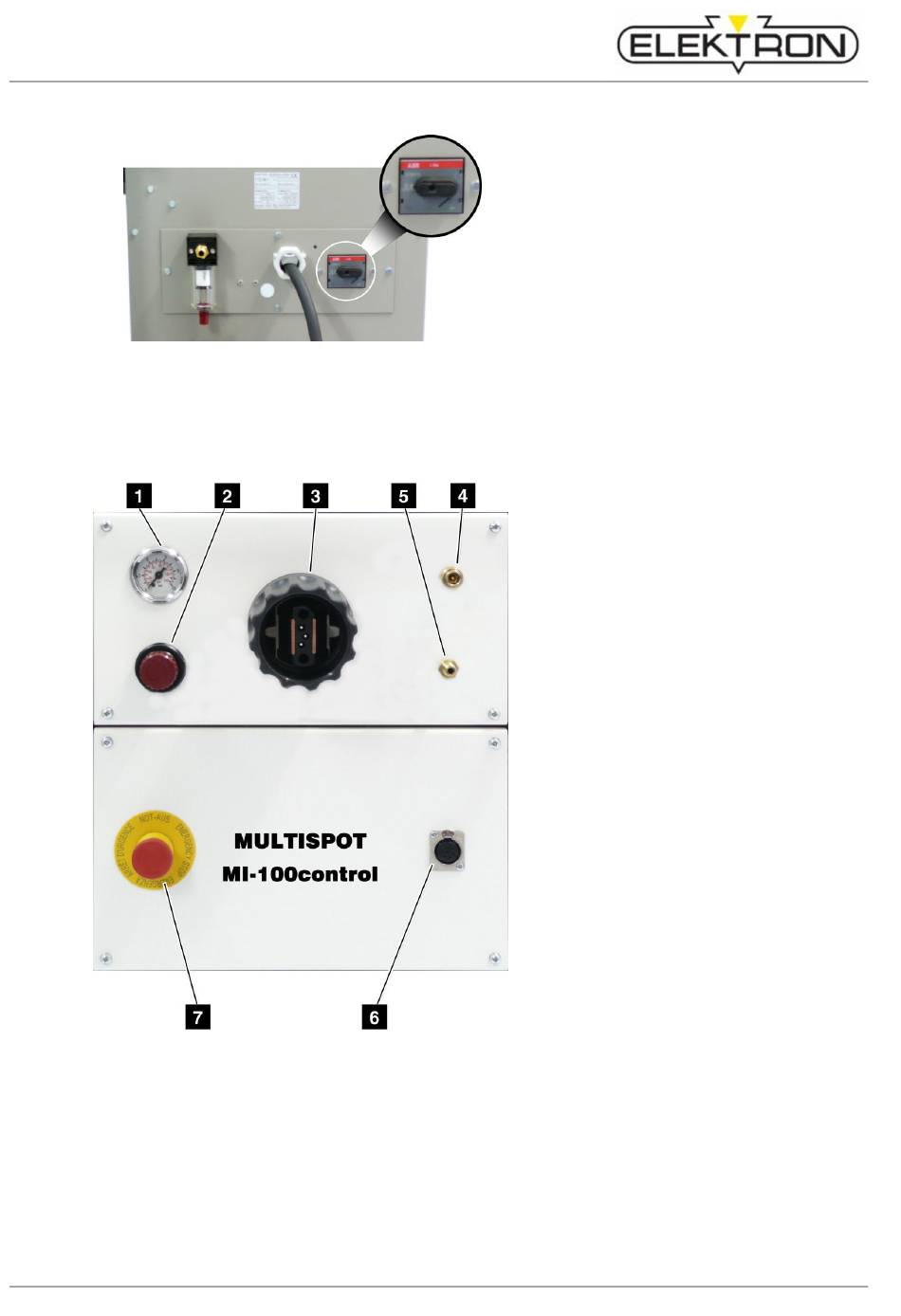

Abb. 15: Netzschalter (in „AUS"-Stellung)
4.4
Anschlüsse
4.4.1
Vorderseitige Anschlüsse
Abb. 16: vorderseitige Anschlüsse
28
Der Netzschalter (Abb. 15) dient dazu, die
Versorgungsspannung für das Gerät ein- bzw.
auszuschalten.
1
Manometer
zur Anzeige des Eingangsdrucks
2
Druckminderer
zur stufenlosen Einstellung des
Eingangsdrucks
3
Zentralanschluss
für Schweißstrom, Druckluft und
Steuerspannung der Schweißzange
4
Kühlmittelvorlauf
5
Kühlmittelrücklauf
6
Anschluss für Sensorik
7
Not-Aus-Schlagtaster
zum Stillsetzen des Geräts
