Widerstandsschweißgerät MULTISPOT MI-100control
Betrieb
6.9.2
Ausbeulen mit der U-Scheibe
1. Schadensbereich metallisch blank schleifen.
2. Kontaktstück U-B (Abb. 94) in Schweißpistole stecken.
3. Am Bedienteil die Funktion „U-Scheibe" wählen und
Blechdicke einstellen.
(Blechdicken über 2 x 1,5 = 3 mm lassen sich nicht
anwählen)
4. Ggf. Feineinstellung +/– vornehmen.
5. Schweißpistole mit U-Scheibe im Beulenbereich
ansetzen.
6. Auslösetaster der Pistole drücken und Scheibe fest
schweißen.
7. In die U-Scheibe das Ausziehwerkzeug einhaken und die
Beule vorsichtig ausschlagen (Abb. 95).
8. Scheibe nur durch Abdrehen entfernen, sonst können
Löcher im Blech entstehen.
68
Hinweis!
U-Scheibe 8 mm. Größere Beulen immer von außen nach innen entfernen.
Blanke U-Scheiben verwenden, keine verzinkten.
Einstellung nach Größe und Art der Beule ggf. mit Tasten „4" (siehe Abb. 52)
verändern.

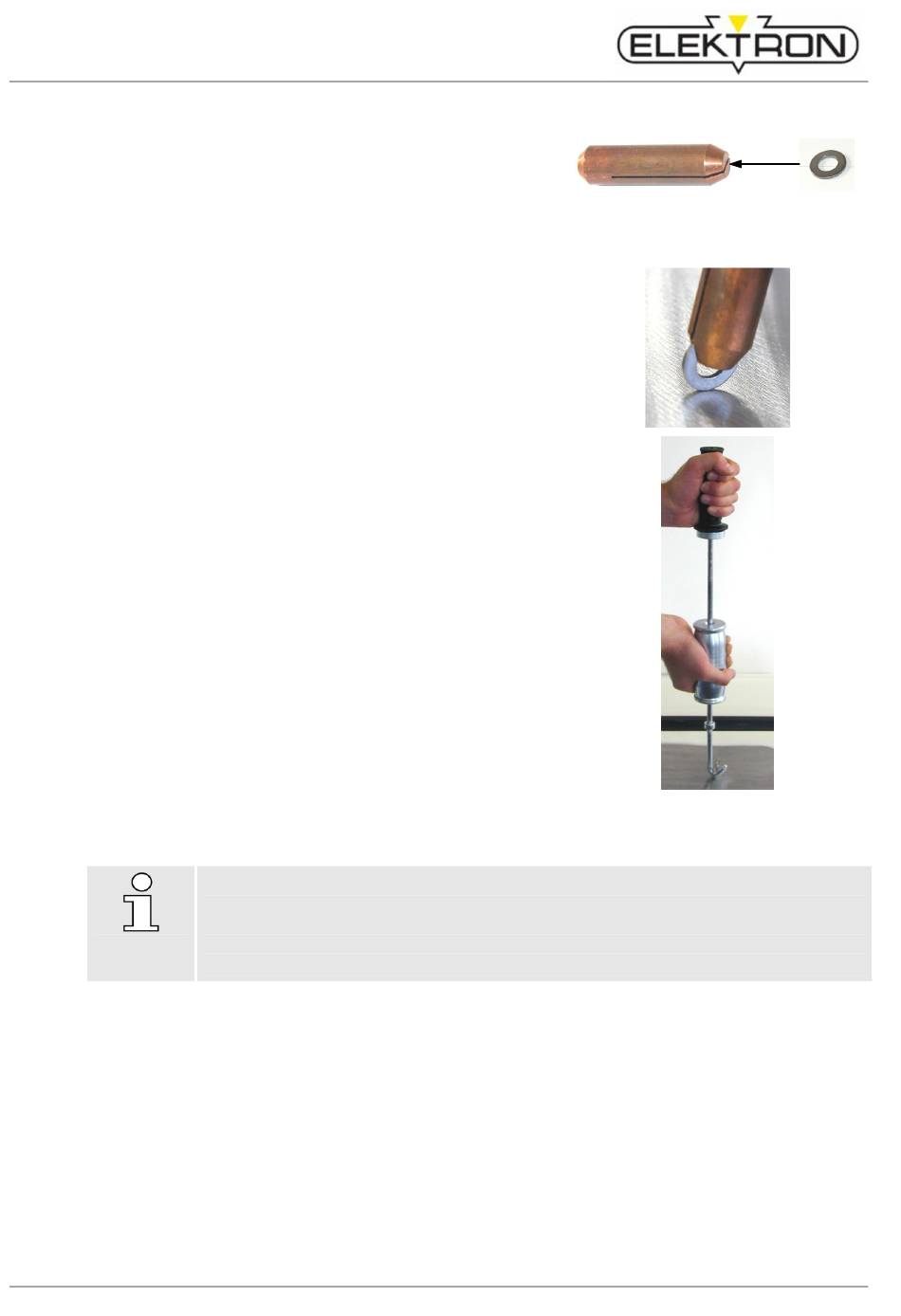

Abb. 94: Kontaktstück U-B
Abb. 95: Ausziehwerkzeug
