5.8
Schweißpistole anschließen
2.

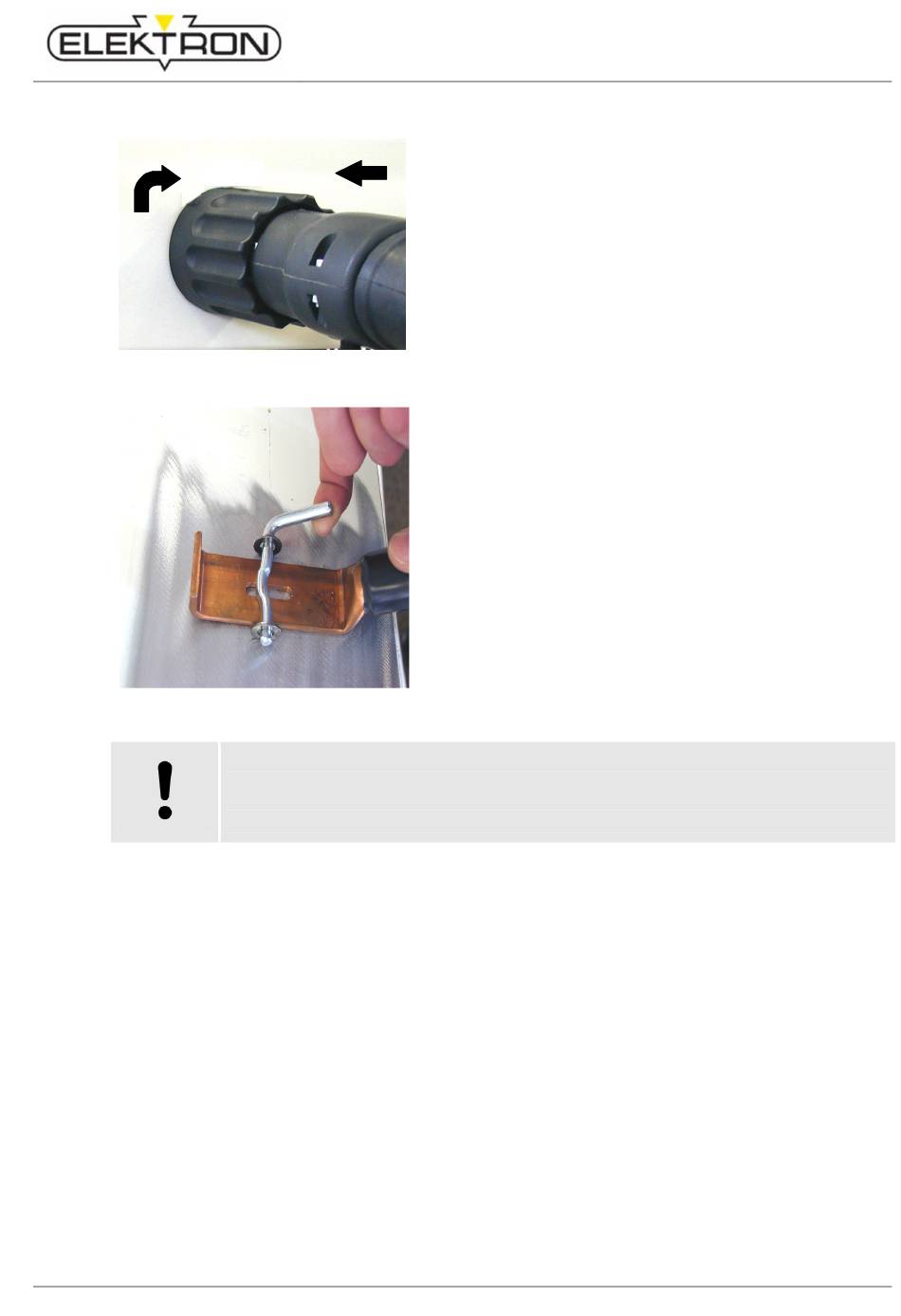

Abb. 32: Zentralanschluss der Schweißpistole
Abb. 33: Kupferschuh und Klemmhebel
1.
VORSICHT!
Kupferschuh stets am untersten Blech des zu bearbeitenden Blechteiles anbringen.
Stromübergänge über Scharniere, Tür- und Deckelschlösser unbedingt vermeiden.
Diese werden sonst beschädigt! (siehe 6.9)
Widerstandsschweißgerät MULTISPOT MI-100control
1. Zentralstecker der Schweißpistole in Zentralanschluss am
Gerät einstecken (Abb. 32/1).
2. Überwurfmutter nach rechts festdrehen (Abb. 32/2).
3. Gerät schaltet automatisch auf das Werkzeug Pistole und
zeigt das entsprechende Symbol im Display.
4. Kupferschuh des Massekabels an einer blanken Stelle
des zu schweißenden Karosserieteils anbringen. Hierfür
Feststellzange oder beigefügten Klemmhebel verwenden
(Abb. 33).
Vor der Verwendung des Klemmhebels möglichst in
kurzer Entfernung zur Schweißstelle zwei 8-mm-U-
Scheiben aufschweißen (siehe 6.9.2).
In diesem Fall den Kupferschuh des Massekabels fest
auf das Blech drücken. Nur so erhält man einen guten
Stromübergang.
Installation
37
