Pneumatik anschließen

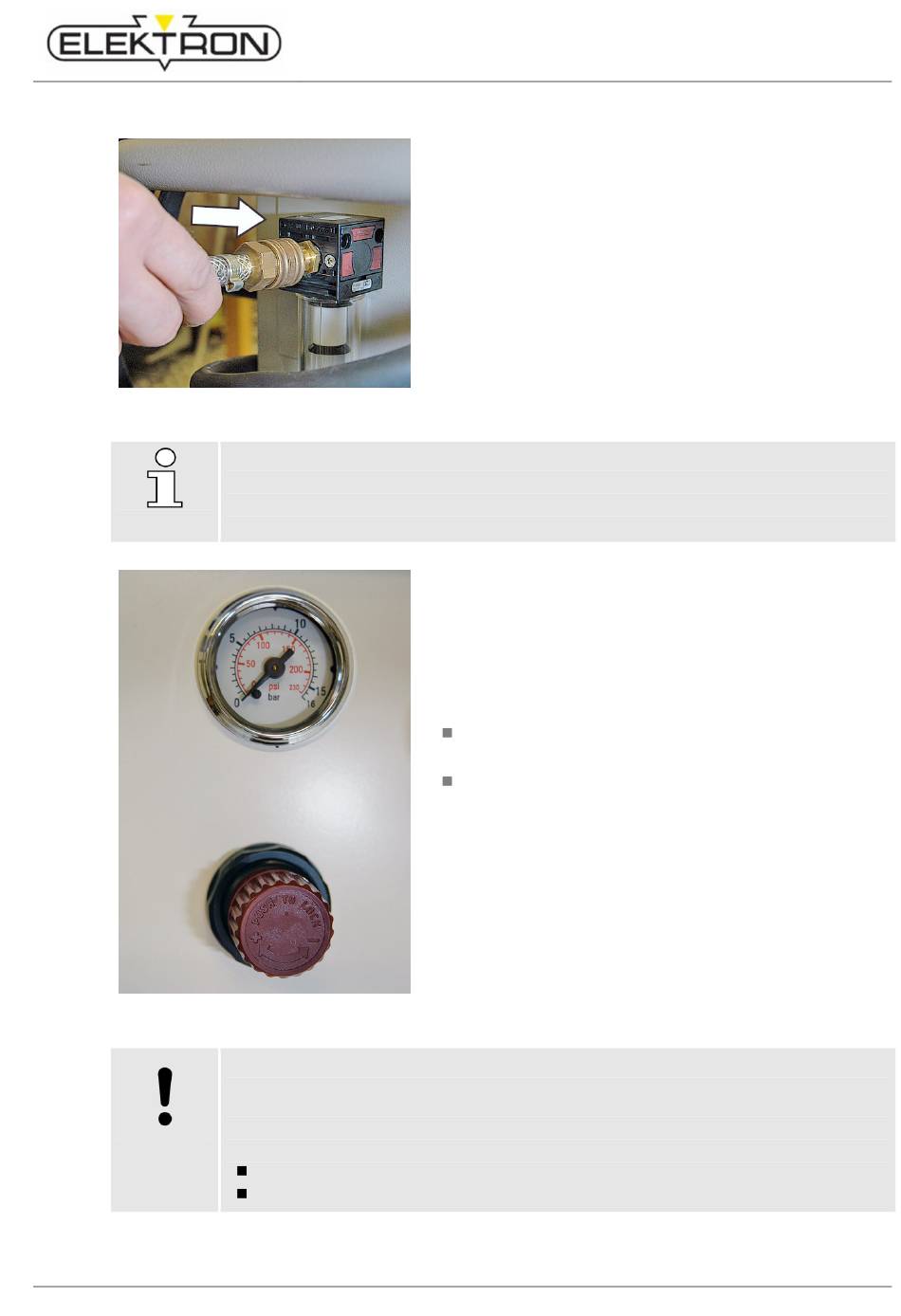

Abb. 27: Anschluss Pneumatik
Abb. 28: Manometer und Druckeinstellung
HINWEIS!
6 bar Eingangsluftdruck entsprechen einer Elektrodenkraft von 360 daN.
Um die Elektrodenkraft anzupassen, wie nachfolgend beschrieben vorgehen.
VORSICHT!
Gefahr von Sachschäden bei zu hohem / niedrigem Druckluftdruck!
Zu geringer Luftdruck vermindert den Elektrodenandruck und führt zu verstärktem
Elektrodenverschleiß. Zu hoher Luftdruck kann zu Beschädigung der Punktzange
führen.
Deshalb:
Versorgungsdruck vor Inbetriebnahme am Manometer kontrollieren.
Versorgungsdruck im Bereich 6 – 10 bar halten.
Widerstandsschweißgerät MULTISPOT MI-100control
1. Druckluftleitung des Betreiber-Druckluftnetzes am Gerät
durch Aufstecken anschließen (Abb. 27).
2. Druckluftleitung betreiberseitig mit ca. 8 bar
Eingangsluftdruck beaufschlagen.
3. Versorgungsdruck am Manometer (Abb. 28) kontrollieren
und ggf. über den Einstellknopf (Abb. 28) einregeln.
Drehen in „+"-Richtung erhöht den Eingangsdruck
(maximal zulässig: 10 bar)
Drehen in „–"-Richtung verringert den Eingangsdruck
(minimal zulässig: 6 bar)
4. Bei Verringerung des Eingangsluftdrucks zwischenzeitlich
die Zange zum Entlüften betätigen.
5. Die gewünschte Druckeinstellung durch Hineindrücken
des Einstellknopfs festsetzen.
Installation
35
